Jaguar X-Type Sedan and Estate (Wagon). Manual - part 606





6. Remove the door handle cable.

7. Remove the rear door trim panel.

Disconnect the electrical connectors and detach the wiring harness.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Interior Trim and Ornamentation - Rear Scuff Plate Trim Panel

Removal and Installation

Removal

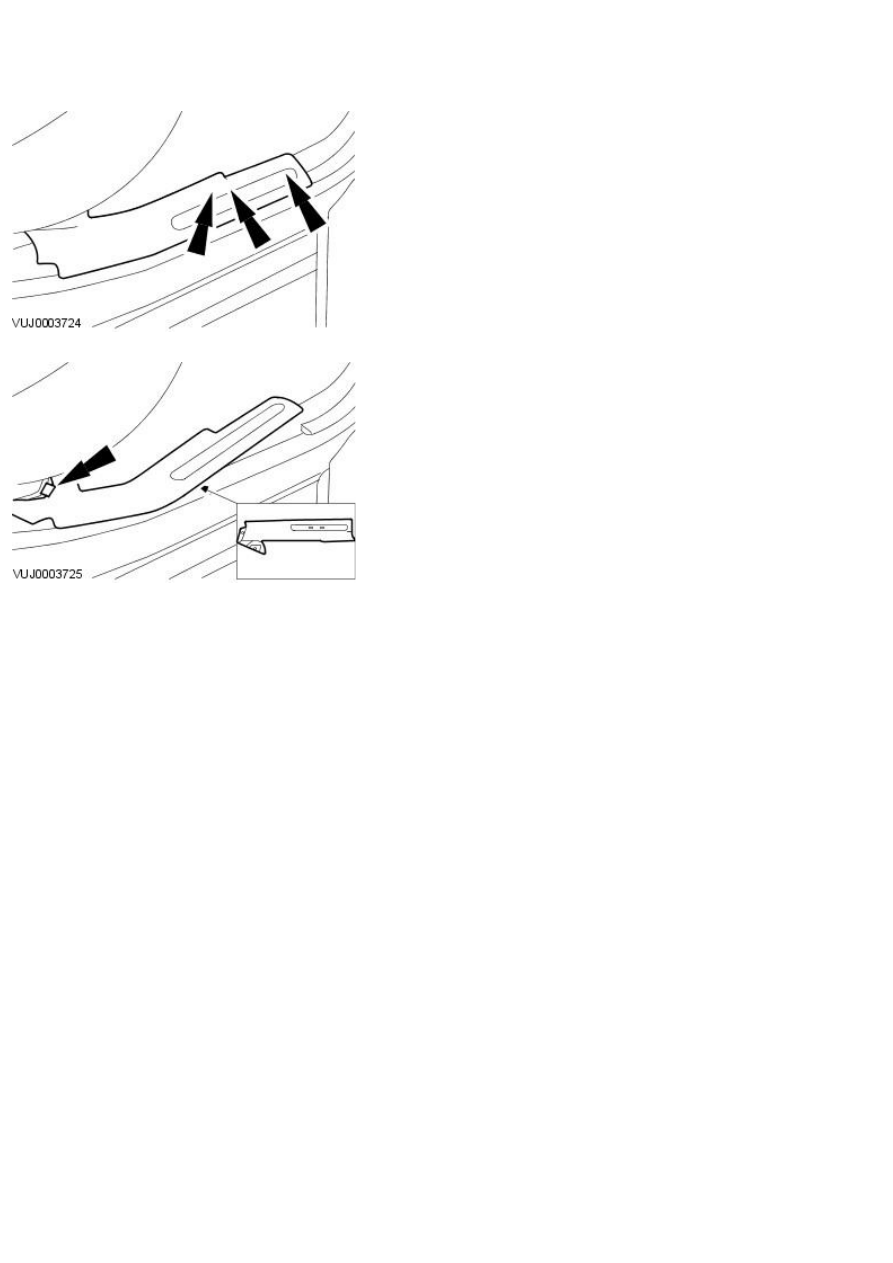

1. Detach the scuff plate trim panel.

2. Remove the scuff plate trim panel.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Interior Trim and Ornamentation - Rear Window Blind

Removal and Installation

Removal

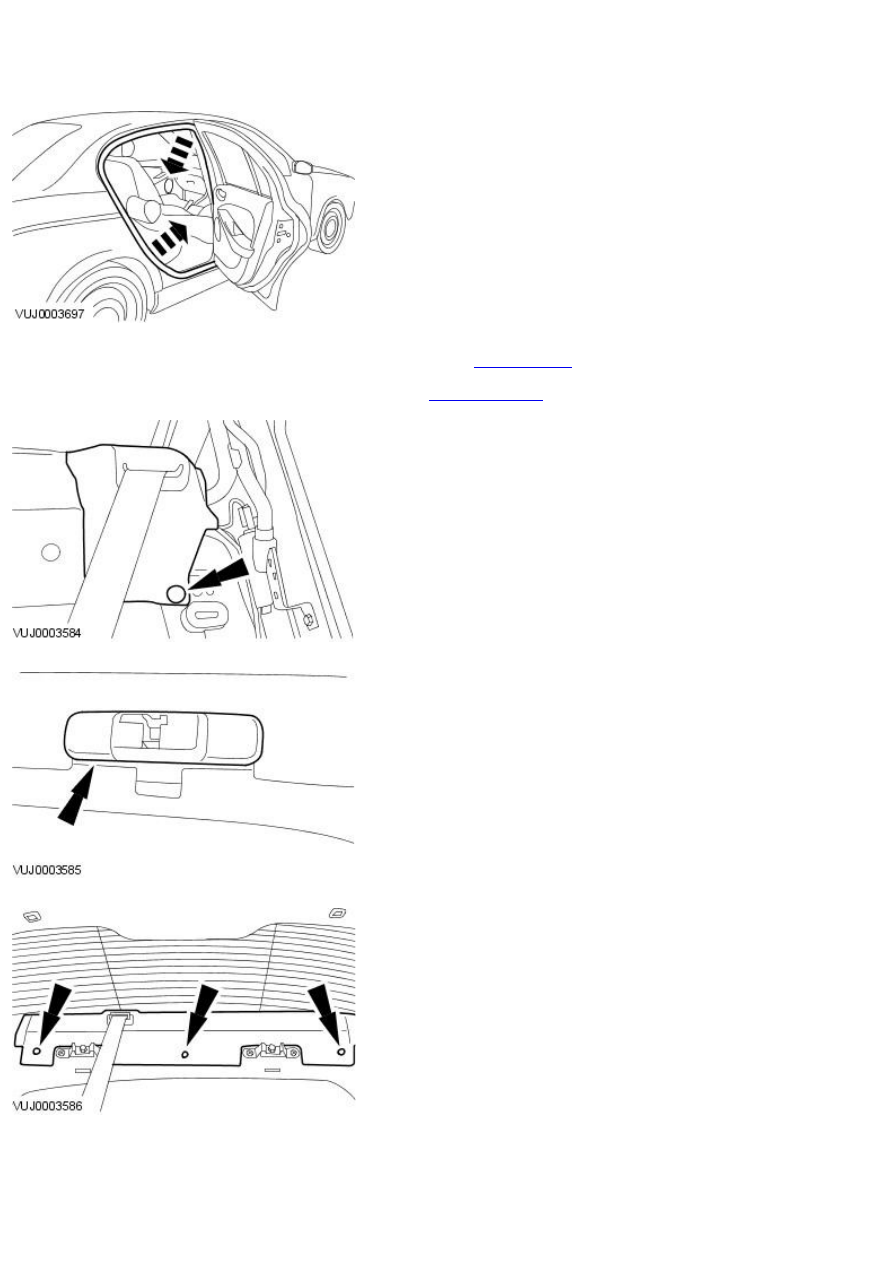

1. Detach the rear door opening weather-strips.

2. Remove the rear seat side bolster. For additional information, refer to

Section

 501-10 Seating

.

3. Remove the C-pillar trim panels. For additional information, refer to

C-Pillar Trim Panel

.

4. Detach the seat belt reel trim panels.

5. Remove the rear seat backrest latch covers.

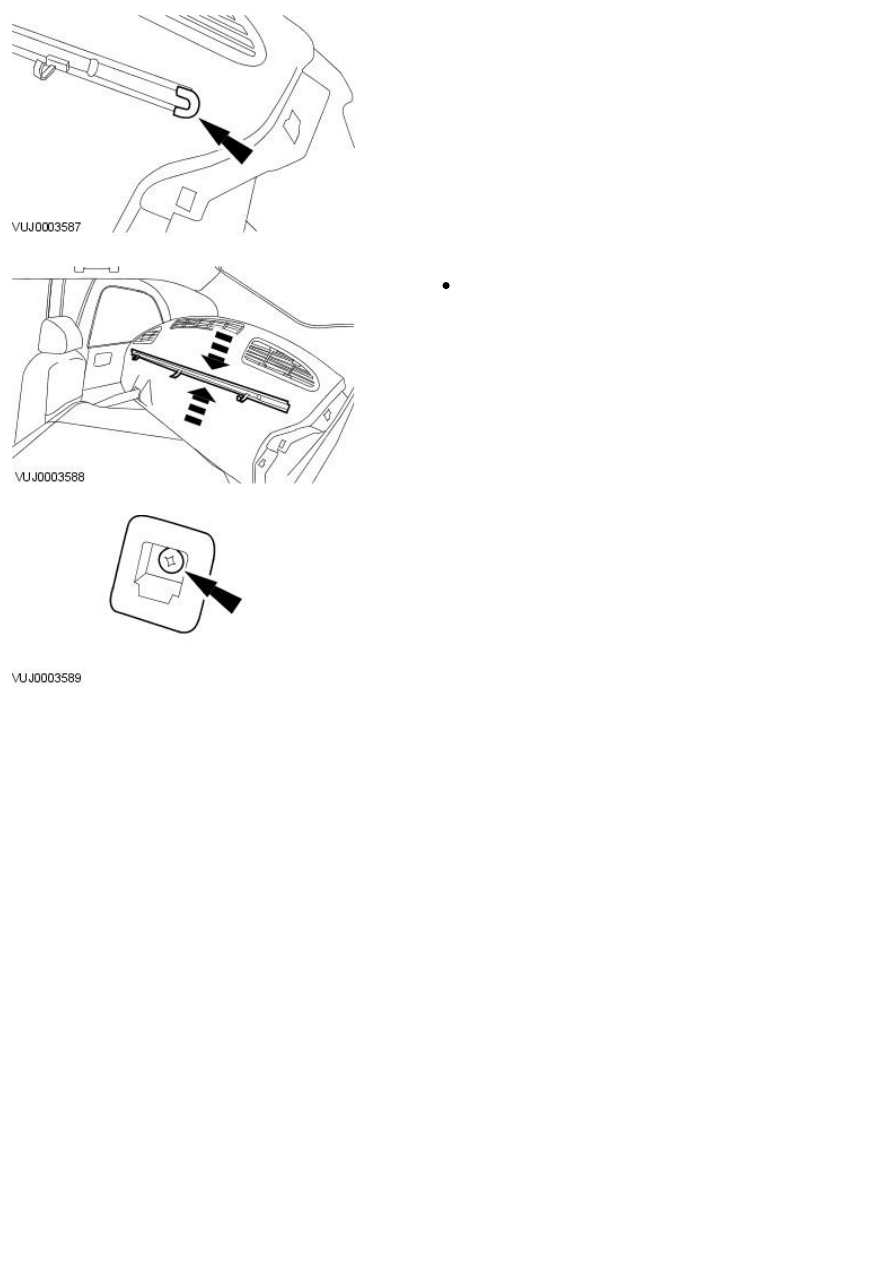

6. Detach the parcel shelf trim panel.

7. Remove the rear window blind retaining clips.

8. Remove the rear window blind.

Press the sides of the rear window blind inwards.

9. Remove the rear window blind roof fixing.

Installation

1. To install, reverse the removal procedure.
