Jaguar X-Type Sedan and Estate (Wagon). Manual - part 537

Published: 11-May-2011

Audio Unit - Audio Unit Amplifier4-Door

Removal and Installation

Removal

1. Remove the luggage compartment front floor carpet.

2. Remove the luggage compartment rear floor carpet.

3. Remove the luggage compartment interior trim.

4. Disconnect the audio unit amplifier electrical connectors.

5. Remove the audio unit amplifier.

Installation

1. To install, reverse the removal procedure.

Tighten to 9 Nm.

2. Using the Jaguar approved diagnostic system configure the audio unit

amplifier.

Published: 11-May-2011

Audio Unit - Audio Unit AmplifierWagon

Removal and Installation

Removal

1. NOTE: Make sure the audio unit pin code is available before
disconnecting the battery ground cable.

Disconnect the battery ground cable.
For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Raise the loadspace floor covering.

3. Remove the loadspace floor covering.

4. Remove the loadspace stowage compartment trim panel.

5. Remove the loadspace stowage compartment.

6. Remove the left-hand loadspace side trim panel retaining screw.

7. Disconnect the parking aid speaker electrical connector.

8. Remove the parking aid speaker.

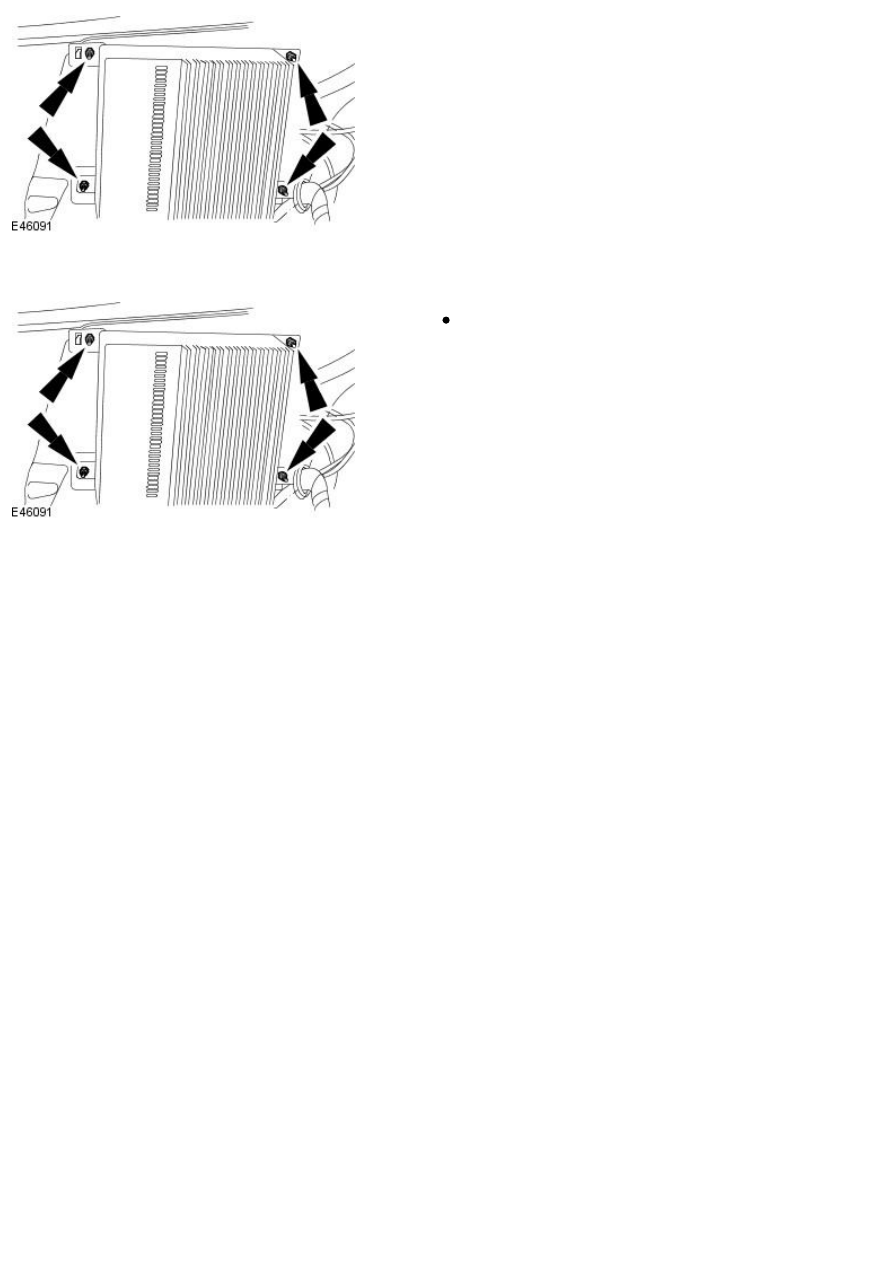

9. Remove the audio unit amplifier retaining bolt.

10. Remove the audio unit amplifier retaining bolts.
