Jaguar X-Type Sedan and Estate (Wagon). Manual - part 532

Item

Part Number

Description

1

—

Engine Control Module (ECM)

2

—

Generator

• NOTE: Generators should be serviced as a unit and not dismantled for overhaul.

Published: 11-May-2011

Generator and Regulator - Generator

Diagnosis and Testing

2.0L/2.5L/3.0L Vehicles

REFER to:

Charging System - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (414-00 Battery and Charging System - General

Information, Diagnosis and Testing).

2.0L Diesel Vehicle

REFER to:

Charging System - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (414-00 Battery and Charging System - General

Information, Diagnosis and Testing).

Published: 11-May-2011

Generator and Regulator - Generator2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6
- AJ27

Removal and Installation

Removal

1. Disconnect the battery ground cable. For additional information, refer to

Section

 414-01 Battery, Mounting and Cables

.

2. Remove air conditioning compressor. For additional information, refer to

Section

 412-03 Air Conditioning

.

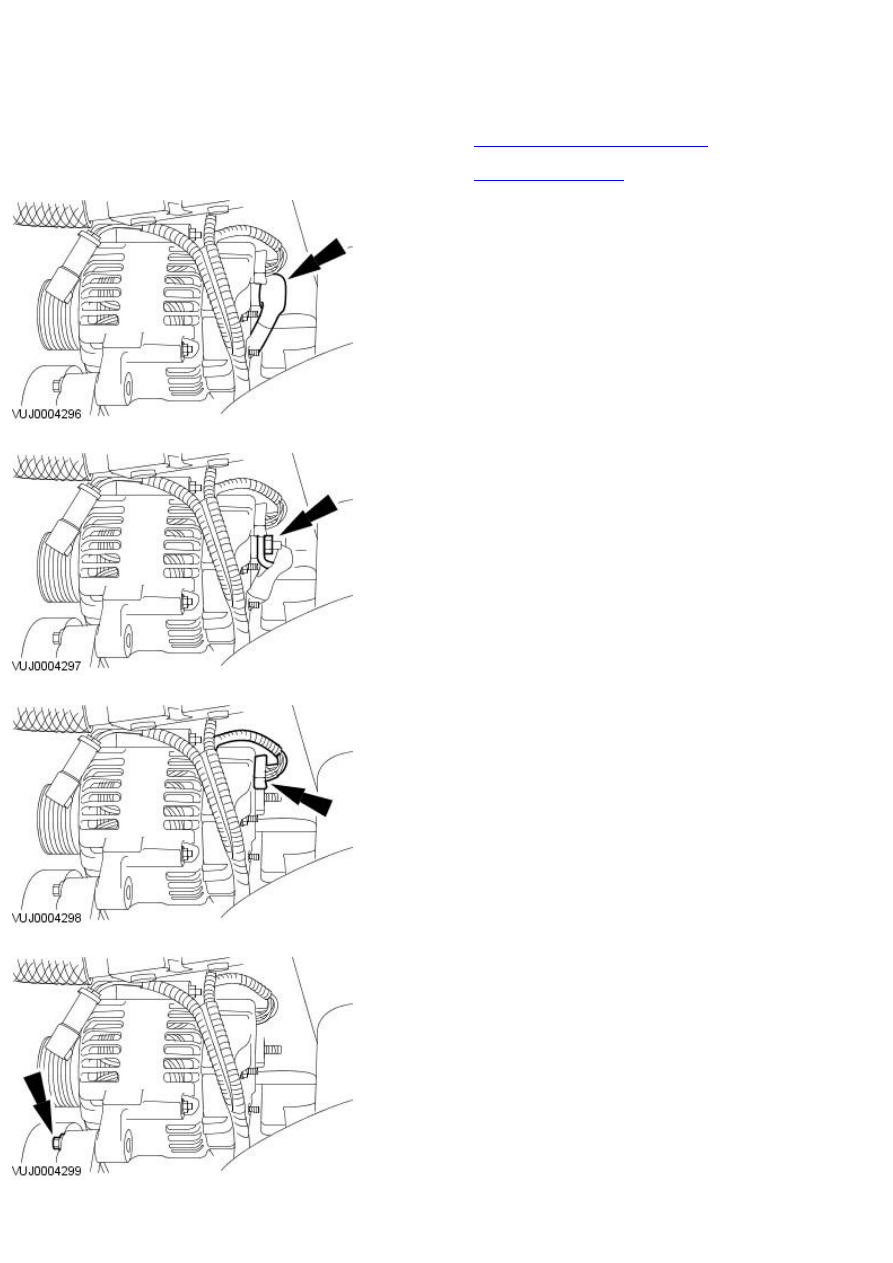

3. Detach the generator battery positive cable protective cover.

4. Disconnect the generator battery positive cable electrical connector.

5. Disconnect the generator electrical connector.

6. Remove the generator lower retaining bolt.

7. Remove the generator.

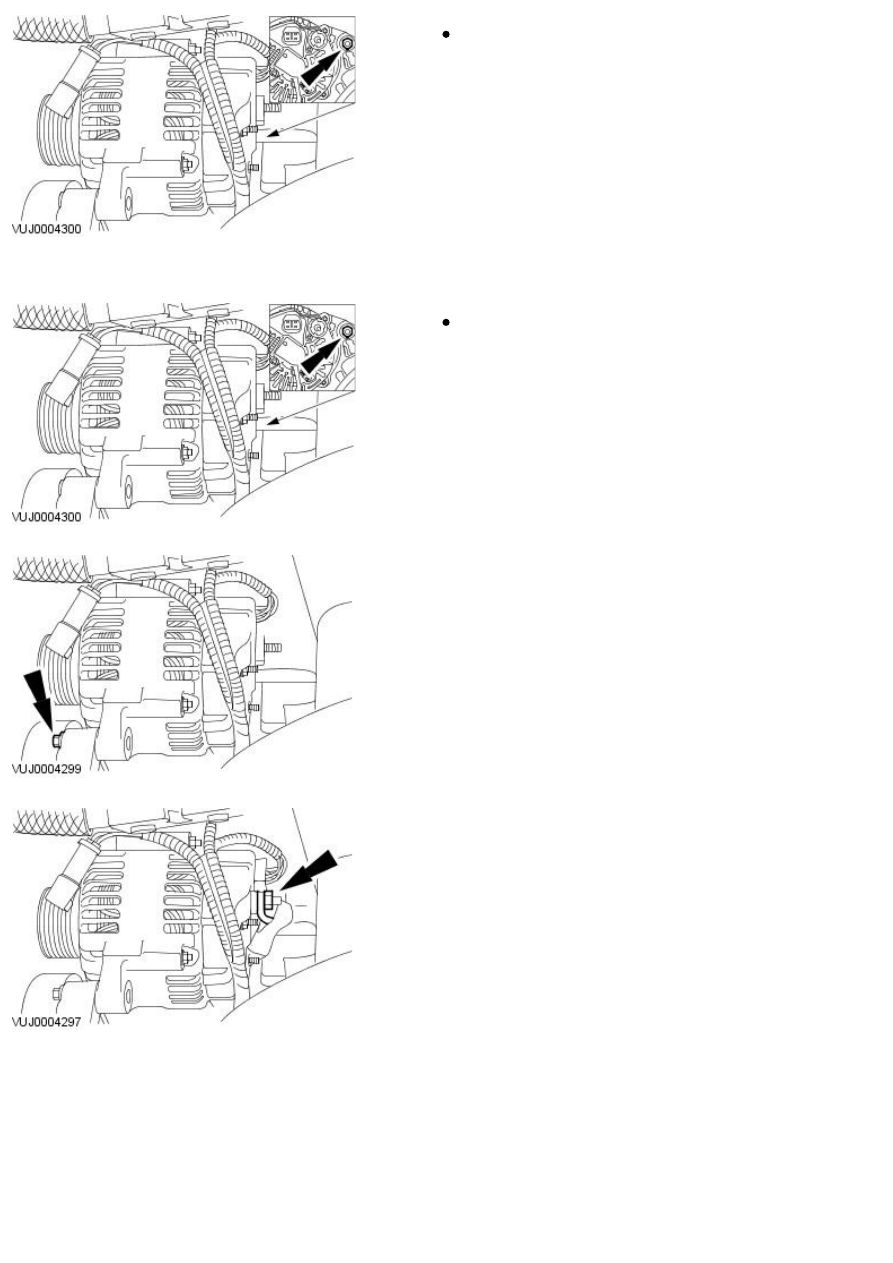

Remove the generator upper retaining bolts.

Installation

1. To install, reverse the removal procedure.

Tighten to 47 Nm.

2. Tighten to 25 Nm.

3. Tighten to 12 Nm.
