Jaguar X-Type Sedan and Estate (Wagon). Manual - part 438

9.

CAUTION: Make sure that the driveshaft does not hang on the

center universal joint. Failure to follow this instruction may result in
damage to the driveshaft.

Cut and remove the tie straps securing the outer casing of the driveshaft
universal joint.

10. Cut and remove the tie straps securing the outer casing of the

driveshaft universal joint.

11. Connect the driveshaft to the transfer case.

12. Attach the driveshaft universal joint.

1. Attach the driveshaft universal joint.

2. Install new driveshaft retaining bolts.

Tighten to 44 Nm.

13. Attach the engine roll restrictor.

Tighten to 80 Nm.

14.

W ARNING: Do not work on or under a vehicle supported only by a

jack. Always support the vehicle on safety stands.

• NOTE: The lower lip of the sill must be 540mm from the floor.

Raise and support the left hand side of the vehicle.

Remove the vehicle from the lift.

Raise the vehicle using two jacks.

15. Fill the transfer case with 400ml of oil.

Tighten the filler plug to 20Nm.

Published: 11-May-2011

Transfer Case - Transfer Case

Removal

Special Tool(s)

Slide hammer adapter

100-012-03

Slide hammer

100-012

100-012-02

Slide hammer shaft

Right-hand halfshaft splitter

307-442

Right-hand halfshaft splitter handle

307-443

Link shaft limiter bracket

307-446

Link shaft oil seal remover

308-208

Torque adaptor

303-1069

Removal

All vehicles

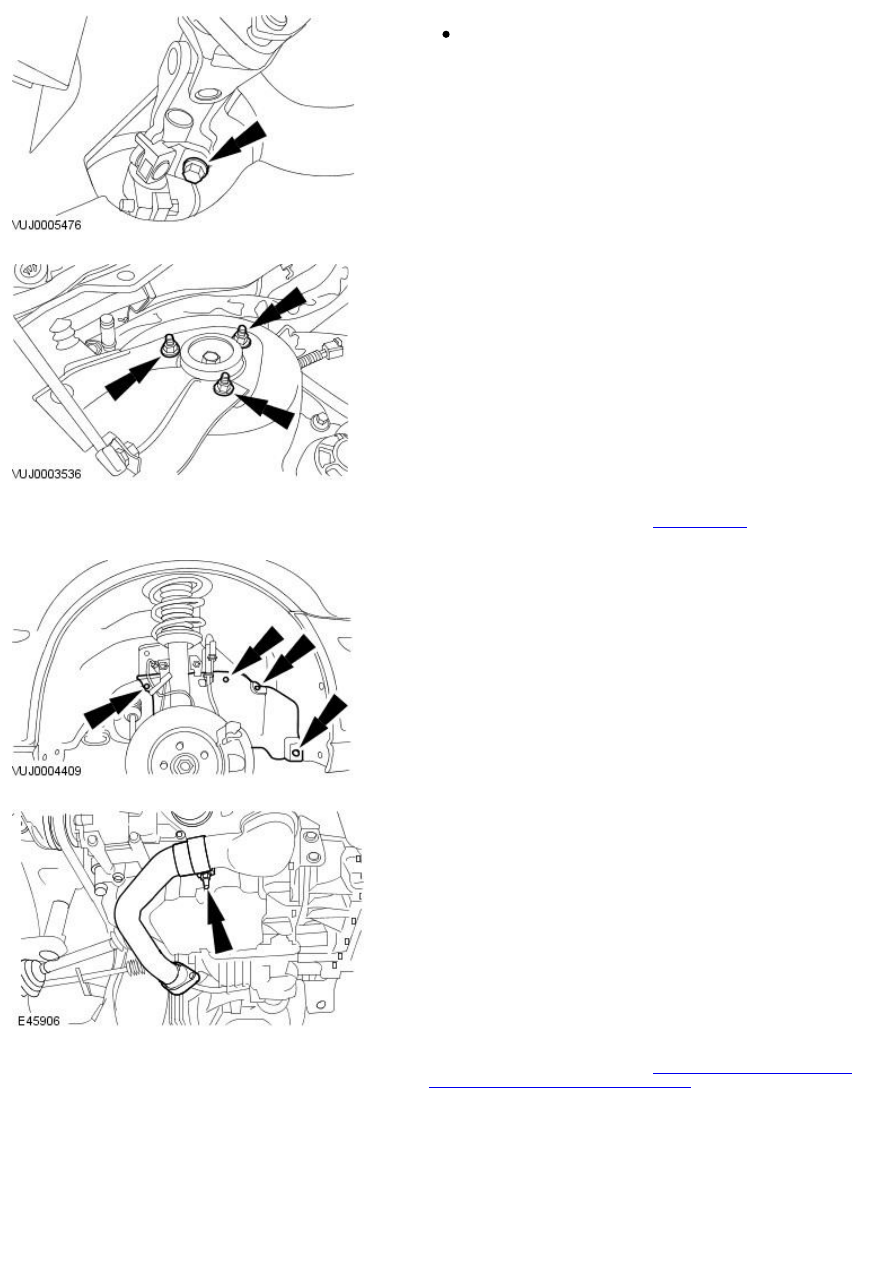

1. Position the front wheels in a straight ahead position and centralize the

steering wheel.

Lock in position and remove the ignition key.

2. Detach the steering column.

Remove and discard the steering column lower retaining bolt.

3. Loosen the shock absorber and spring assembly securing nuts.

4. Remove the right-hand front wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

5. Remove the fender splash shield access panel.

6. Remove the front pipe.

7. Remove the muffler inlet pipe.

For additional information, refer to:

Muffler Inlet Pipe - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (309-00 Exhaust System,

Removal and Installation).

Vehicles with automatic transmission
