Jaguar X-Type Sedan and Estate (Wagon). Manual - part 417

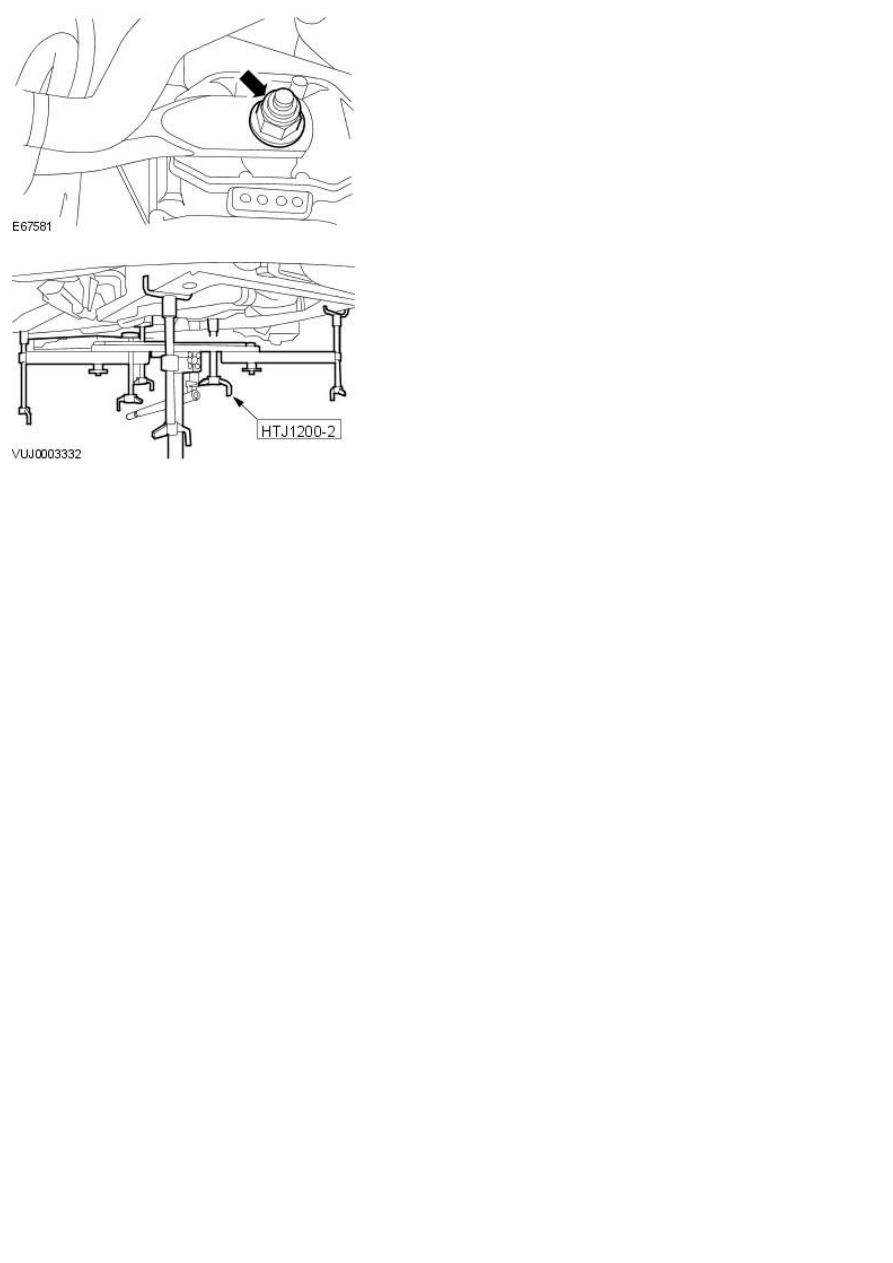

5. Tighten to 133 Nm.

6. Remove the special tool.

7. Lower the vehicle.

Published: 11-May-2011

Manual Transmission/Transaxle - Transaxle2.0L Duratorq-TDCi

Removal

Special Tool(s)

Slide hammer

100-012

100-012-02

Slide hammer shaft

Halfshaft remover fork

204-226

Powertrain assembly jack

HTJ1200-2

Pinion oil seal remover

308-208

Engine support bracket

303-021

Engine lifting eye

303-1067

Removal

1. Remove the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

2. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

3. NOTE: Left-hand shown, right-hand similar.

Loosen the shock absorber and spring assembly securing nuts.

4. Remove the front subframe.

For additional information, refer to:

Front Subframe - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and Installation).

5. Disconnect the vacuum pipes from the vacuum solenoid valves and the

vacuum reservoir.

6. Disconnect the vacuum solenoid valves electrical connectors.

7. Detach the wiring harness from the vacuum solenoids and vacuum

reservoir mount bracket.

8. Remove the vacuum solenoids and vacuum reservoir mount bracket

assembly.

9. Detach the coolant pipe from the engine.

10.

CAUTION: Make sure the halfshaft constant velocity (CV) joints

do not over articulate. Failure to follow this instruction may result in
damage to the CV joints.

Detach the right-hand halfshaft.

Disengage the right-hand halfshaft from the transaxle.

Secure the right-hand halfshaft to one side.

11. NOTE: Plug the transaxle to prevent fluid loss or dirt ingress.

Using the special tool, remove the right-hand halfshaft seal.

12. Using the special tools, detach the left-hand halfshaft.
