Jaguar X-Type Sedan and Estate (Wagon). Manual - part 404

Published: 11-May-2011

Clutch Controls - Clutch Controls

Diagnosis and Testing

For additional information, refer to Section

 308-00 Manual Transmission/Transaxle and Clutch - General Information

Published: 11-May-2011

Clutch Controls - Clutch Master Cylinder

Removal and Installation

Removal

All vehicles

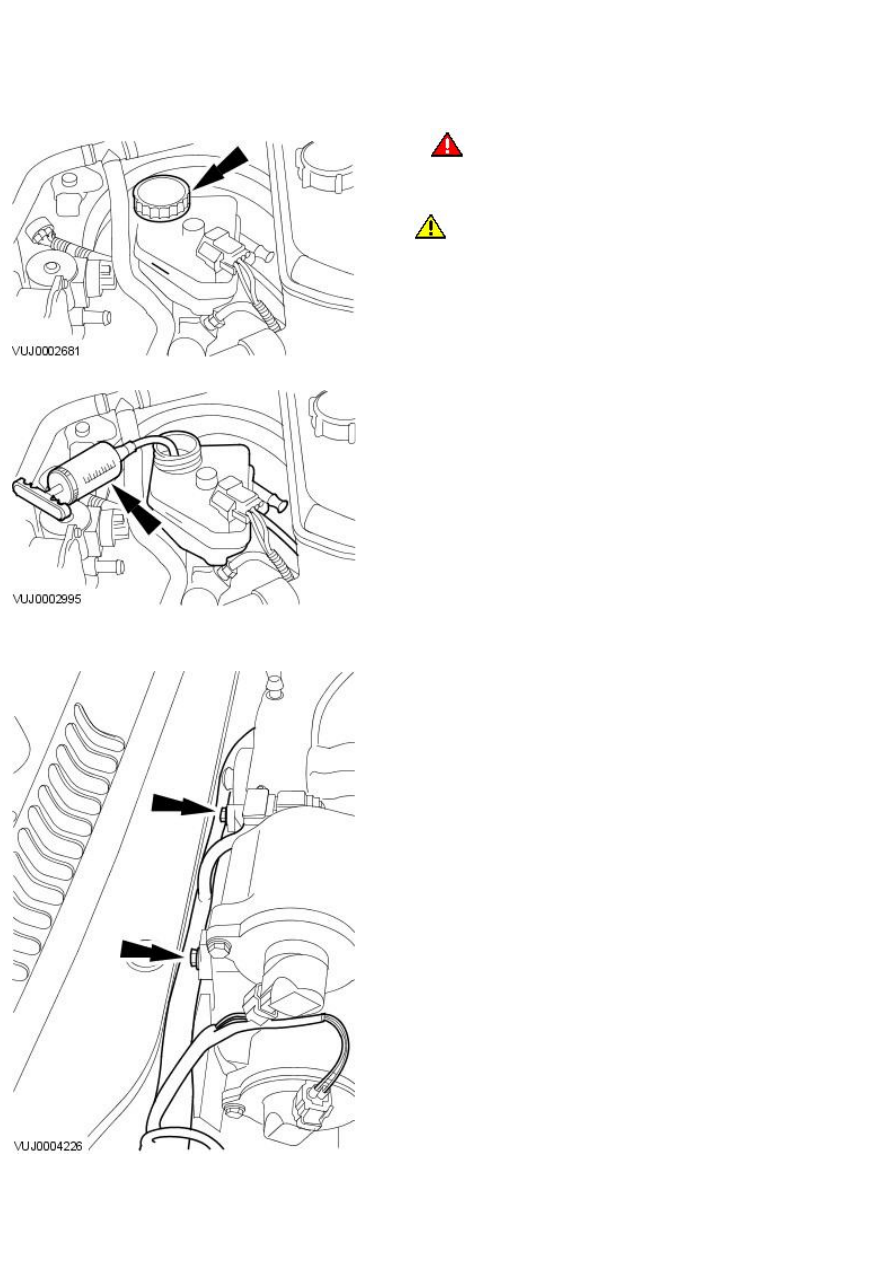

1.

W ARNING: Do not allow brake fluid to contact the skin or eyes. If

brake fluid comes into contact with the skin or eyes, rinse the affected
places immediately with water. Failure to follow this instructions can
result in personal injury.

CAUTION: If brake fluid is spilt on the paintwork, the affected area

must be immediately washed down with cold water.

• NOTE: Make sure the filler cap does not become contaminated.

Remove the brake fluid reservoir filler cap.

2. Using a suitable suction device drain the brake fluid reservoir.

All except vehicles with diesel engine

3. Detach the engine wiring harness from the intake manifold.

All vehicles

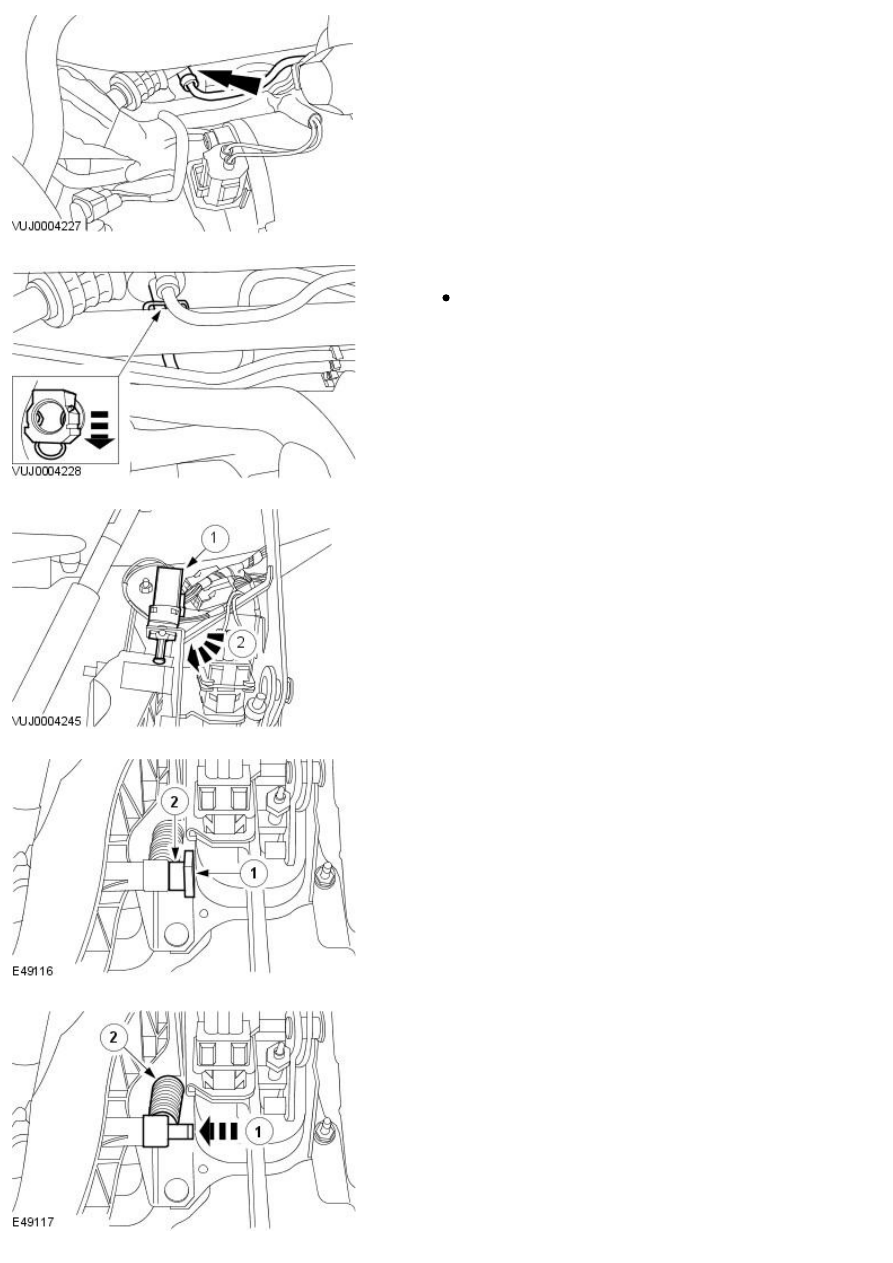

4. Disconnect the clutch master cylinder supply line.

5. Disconnect the clutch slave cylinder supply line from the clutch master

cylinder.

Release the retaining clip to disconnect the line.

6. Remove the clutch pedal position switch.

1. Disconnect the electrical connector.

2. Remove the clutch pedal position switch.

7. Remove the clutch pedal return spring pin retaining clip and spacer.

1. Remove the clutch pedal return spring pin retaining clip.

2. Remove the clutch pedal return spring pin spacer.

8. Remove the clutch pedal return spring.

1. Remove the clutch pedal return spring pin.

2. Remove the clutch pedal return spring.

9. Remove the clutch master cylinder retaining nuts and bolts.

10. Remove the clutch master cylinder and clutch pedal.

11. Remove the clutch master cylinder from the clutch pedal.

Installation

All vehicles

1. Install the clutch master cylinder.

Tighten to 10 Nm.
