Jaguar X-Type Sedan and Estate (Wagon). Manual - part 382

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Transmission Internal Wiring Harness

In-vehicle Repair

Removal

1. Raise and support the vehicle.

2. Remove the transmission control module (TCM).

For additional information, refer to:

Transmission Control Module (TCM)

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, In-vehicle Repair).

3. Remove the transmission fluid pan.

For additional information, refer to:

Transmission Fluid Pan

 (307-01B

Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed Automatic
Transaxle - AW F21, In-vehicle Repair).

4. Disconnect the electrical connector.

5. NOTE: Note the position of the electrical connectors.

Release the transmission internal wiring harness.

Remove the bolt.

Release from the clip.

Disconnect the 9 electrical connectors.

6.

CAUTION: Make sure that the wiring harness does not catch.

Remove the transmission internal wiring harness.

Remove the clip.

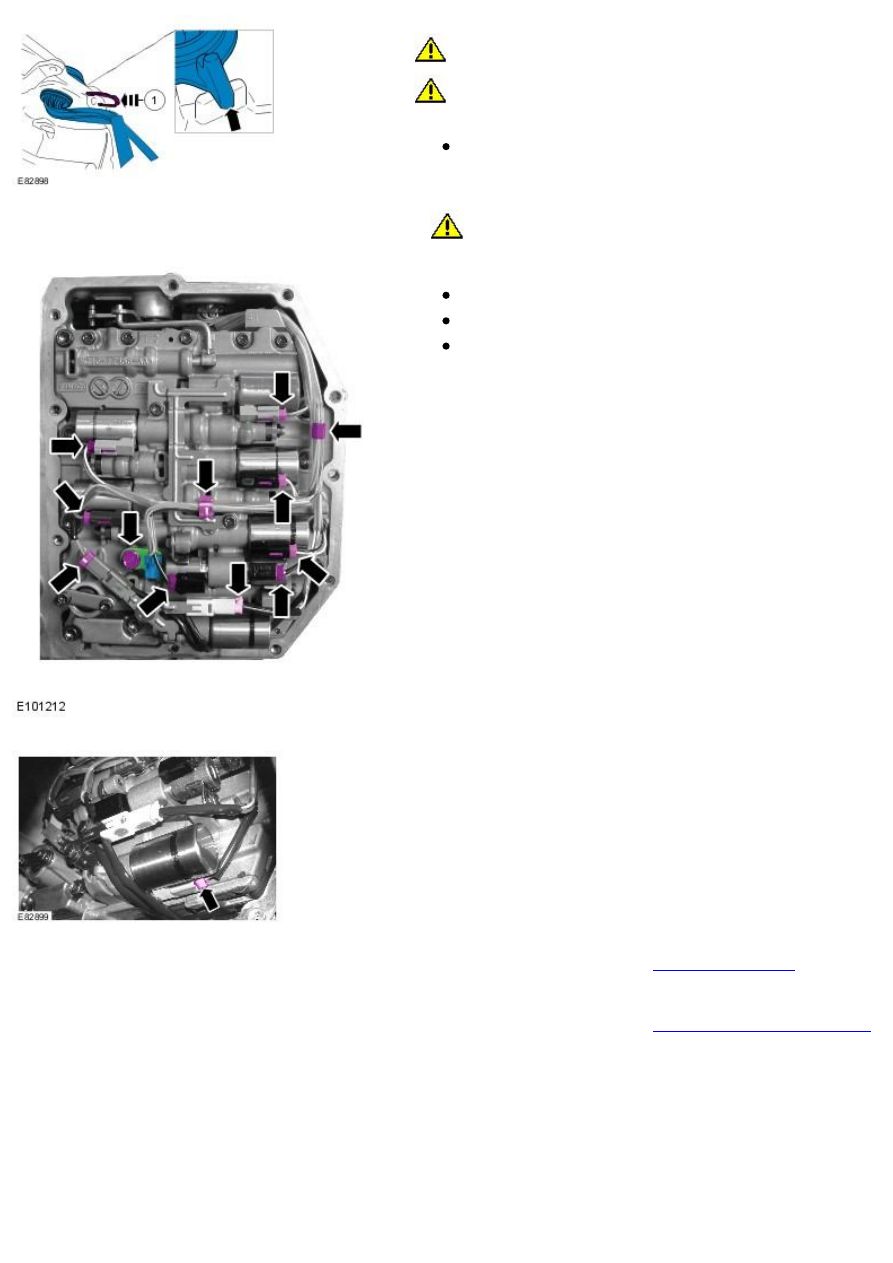

Installation

1. CAUTIONS:

 Make sure that the wiring harness does not catch.

 The component must be aligned with the installation markings.

Install the transmission internal wiring harness.

Secure with the clip.

2.

CAUTION: Make sure that these components are installed to the

noted removal position.

Secure the transmission internal wiring harness.

Connect the electrical connectors.

Tighten the bolt to 10 Nm.

Secure in the clip.

3. Connect the electrical connector.

4. Install the transmission fluid pan.

For additional information, refer to:

Transmission Fluid Pan

 (307-01B

Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed Automatic
Transaxle - AW F21, In-vehicle Repair).

5. Install the transmission control module (TCM).

For additional information, refer to:

Transmission Control Module (TCM)

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, In-vehicle Repair).

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Transmission Fluid Pan

In-vehicle Repair

Removal

• NOTE: Removal steps in this procedure may contain installation details.

1. Raise and support the vehicle.

2. Drain the transmission fluid.

For additional information, refer to:

Transmission Fluid Drain and Refill

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).

3. Remove the charge air cooler intake pipe.

Release the 2 hose clips.

Remove the 2 bolts.

4. Position the charge air cooler intake hose aside.

5. Disconnect the 2 transmission fluid cooler tubes.

Remove the 2 Torx bolts.

Position aside.

6.

CAUTION: Take extra care not to damage the mating faces.

Remove the transmission fluid pan.

Remove the 12 bolts.

Slacken the transmission fluid pan with a plastic hammer, avoid
distorting the pan.

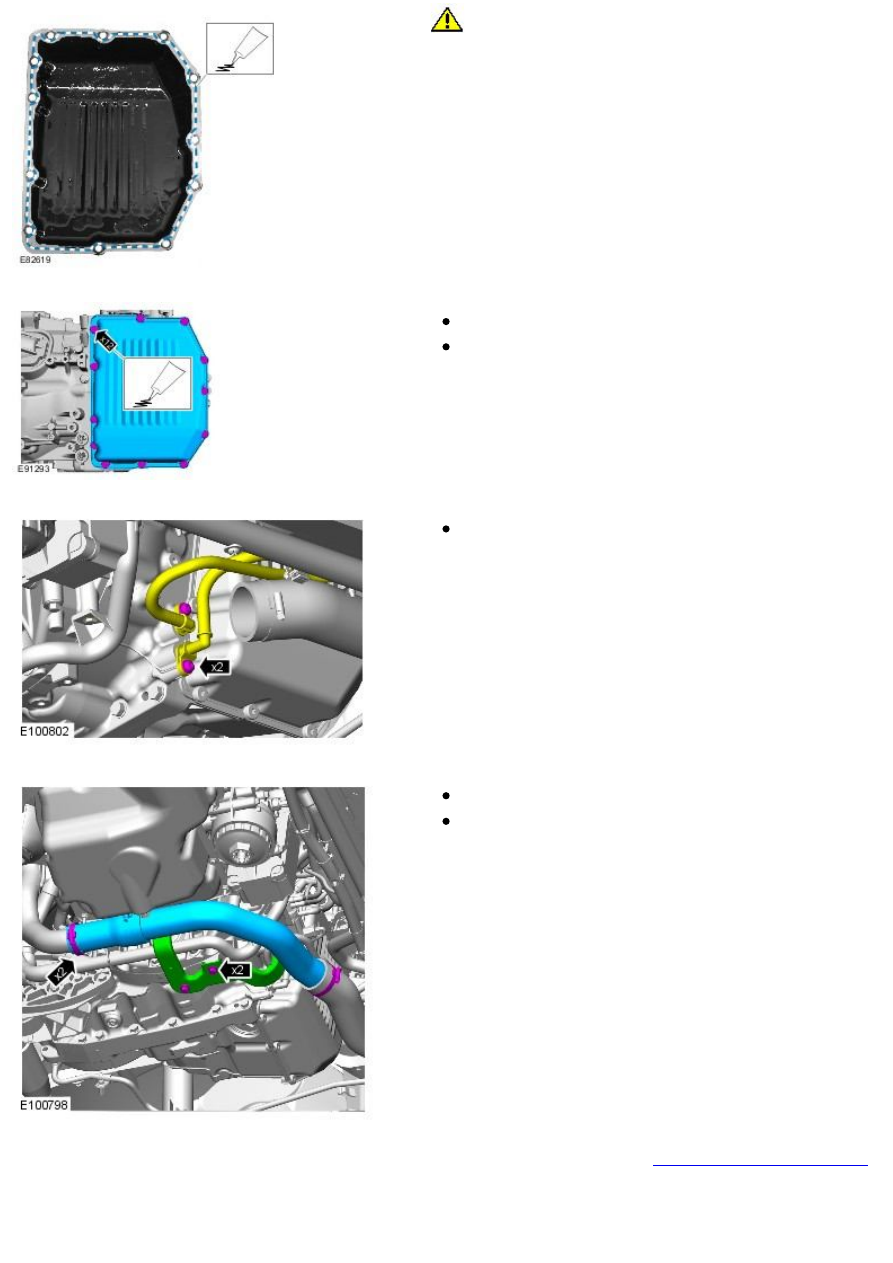

Installation

1.

CAUTION: Make sure that the mating faces are clean and free of

foreign material.

Apply silicone rubber sealant to the transmission fluid pan.

2. Install the transmission fluid pan.

Apply Loctite 243 to the transmission fluid pan bolt threads.

Tighten to 13 Nm.

3. Connect the transmission fluid cooler tubes.

Tighten to 25 Nm.

4. Install the charge air cooler intake pipe.

Tighten the hose clips.

Tighten the bolts to 35 Nm.

5. Refill the transmission with fluid.

For additional information, refer to:

Transmission Fluid Drain and Refill

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).
