Jaguar X-Type Sedan and Estate (Wagon). Manual - part 311





5. Detach the air cleaner outlet pipe.

Vehicles built up to VIN:E43868

6. Disconnect the electrical connectors.

Vehicles built from VIN:E43869

7. Disconnect the electrical connector.

All vehicles

8. Detach the vacuum pipe from the air cleaner.

9. Detach the air cleaner intake pipe.

10. Remove the air cleaner.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma - Air Cleaner Element

Removal and Installation

Removal

1. Remove the oil level indicator.

2. Remove the oil filler cap.

3. Remove the engine cover.

4. Disconnect the mass air flow (MAF) sensor electrical connector.

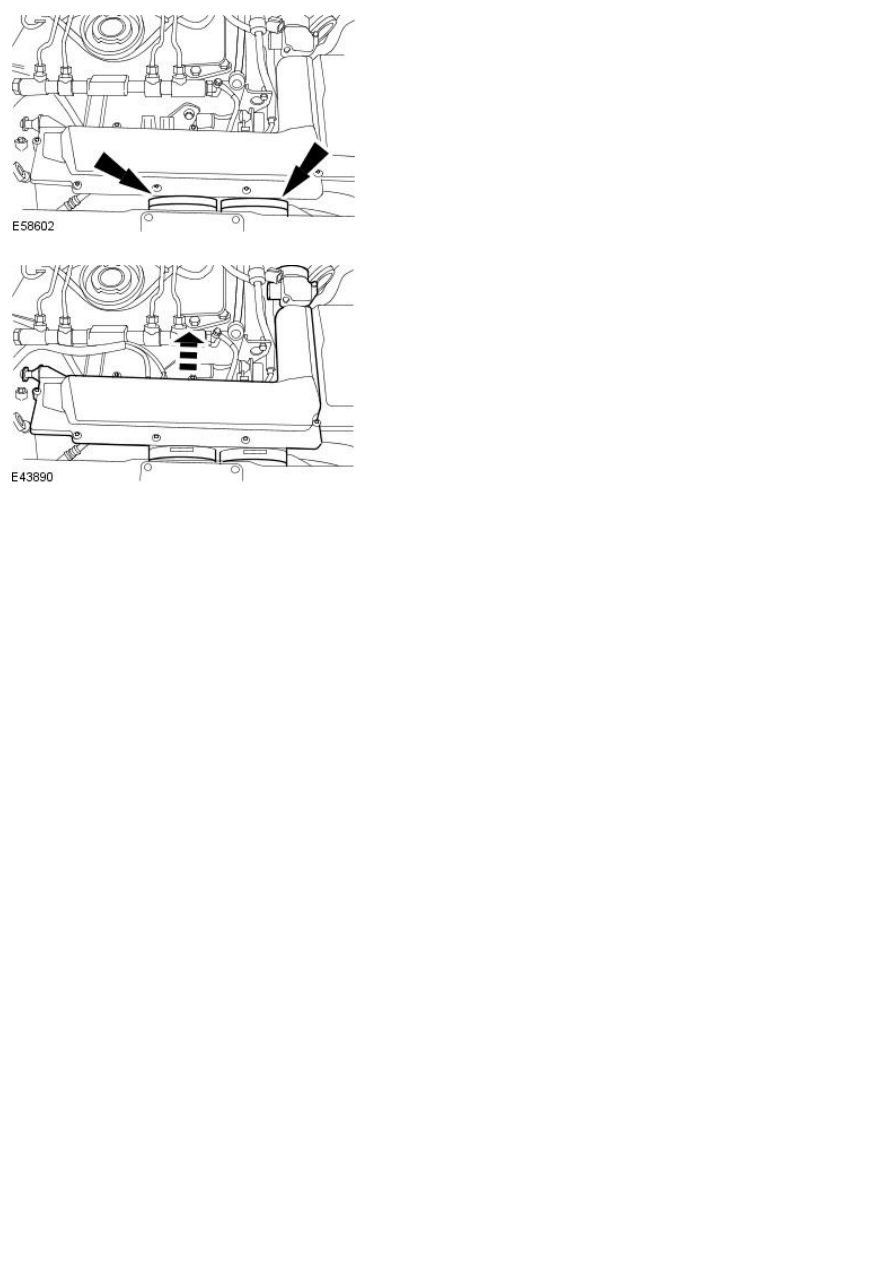

5. Detach the air cleaner outlet pipe.

6. Detach the air cleaner cover.

7. Remove the air cleaner cover.

Disconnect the breather pipe.

8. Remove the air cleaner element.

Installation

1. To install, reverse the removal procedure.
