8. Tighten the EGR cooler to EGR valve tube mounting bracket lower

retaining bolt.

Tighten to 10 Nm.

9. Tighten the EGR cooler to EGR valve tube mounting bracket upper

retaining bolt.

Tighten to 10 Nm.

10. Install the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

Published: 11-May-2011

Engine Emission Control - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Exhaust Gas Recirculation (EGR) Valve

Removal and Installation

Removal

1. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

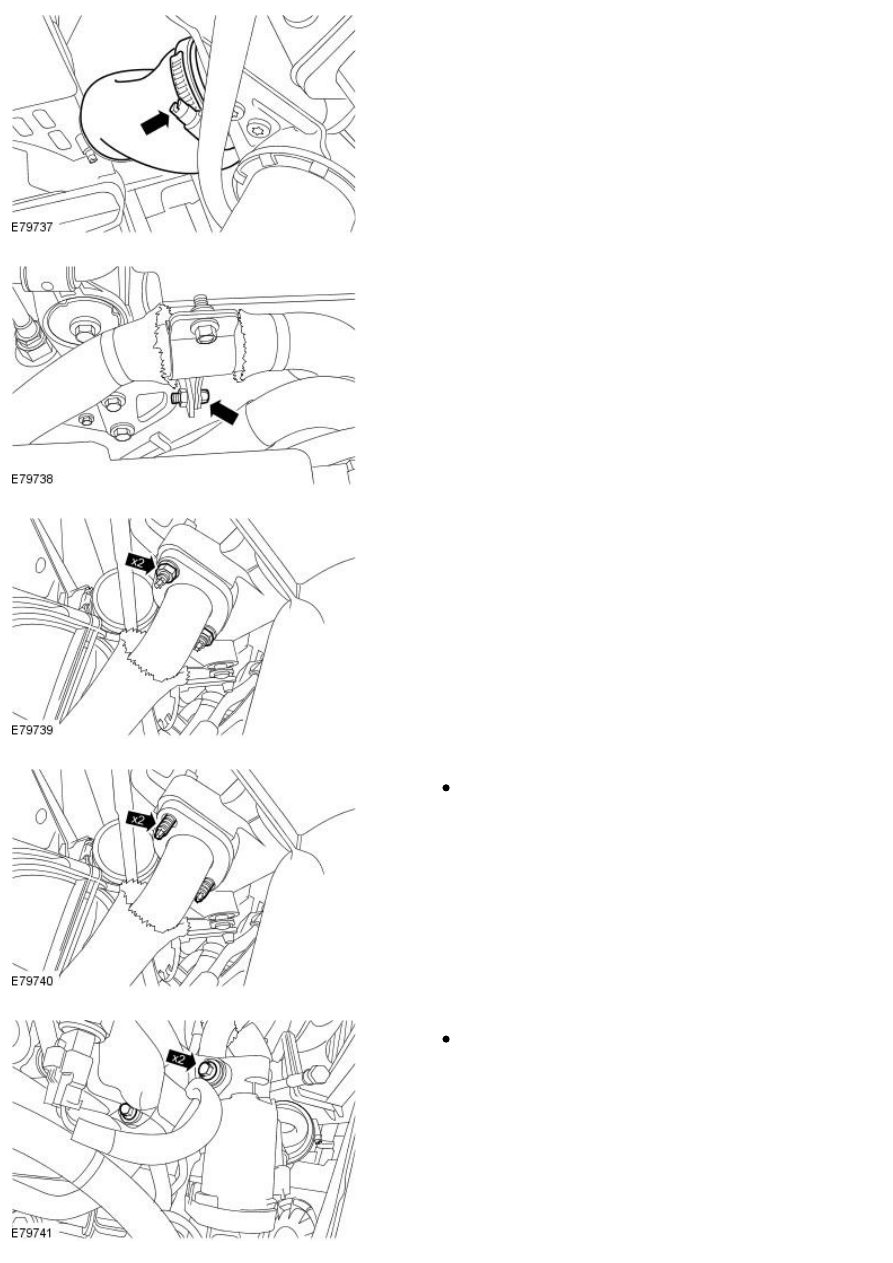

2. Disconnect the Exhaust Gas Recirculation (EGR) valve electrical

connector.

3. Disconnect the Manifold Absolute Pressure (MAP) sensor electrical

connector.

4. Disconnect the throttle plate position sensor electrical connector.

5. Disconnect the vacuum hose.

6. Detach the charge air cooler hose.

7. Loosen the EGR cooler to EGR valve tube mounting bracket lower

retaining bolt.

8. Remove the EGR valve tube to EGR valve retaining nuts.

9. Remove the EGR valve tube to EGR valve retaining studs.

Remove and discard the gasket.

10. Remove the EGR valve to inlet manifold retaining bolts.

Remove and discard the O-ring seal.

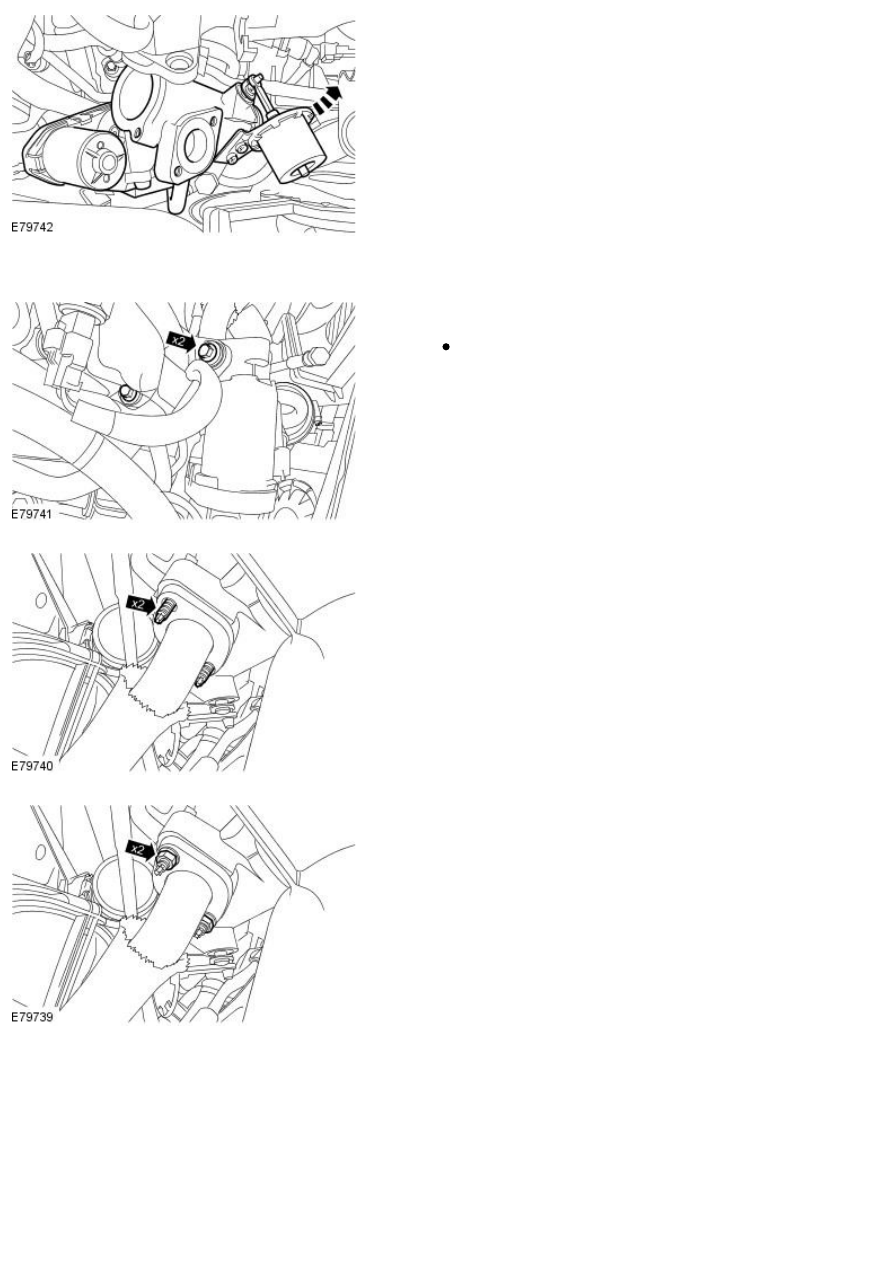

11. Remove the EGR valve.

Installation

1. NOTE: Install a new EGR valve O-ring seal.

To install, reverse the removal procedure.

Tighten to 10 Nm.

2. NOTE: Install a new EGR valve gasket.

Tighten to 11 Nm.

3. Tighten to 10 Nm.
