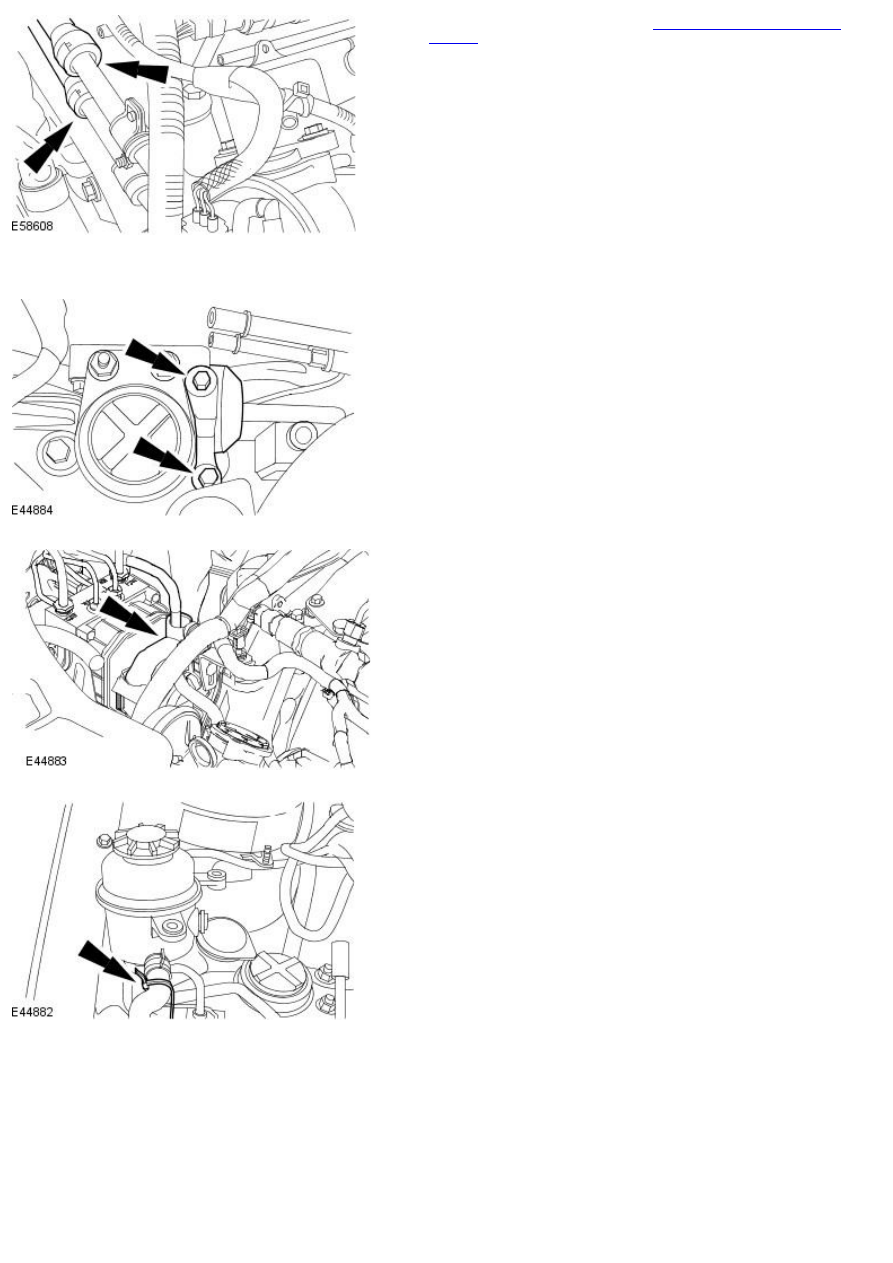

30. Connect the fuel injection pump fuel supply and return lines.

For additional information, refer to:

Quick Release Coupling - Push

Connect

 (310-00 Fuel System - General Information, General

Procedures).

Vehicles built up to VIN:E43868

31. Install the engine mount damper.

32. Connect the HCU electrical connector.

33. Detach the power steering fluid reservoir.

34. Attach the power steering fluid reservoir.

35. Install the power steering fluid reservoir retaining nuts.

36. Attach the fuel supply and fuel return line support bracket.

37. Attach the wiring harness retaining clip.

38. Attach the wiring harness retaining clip.

39. Attach the power steering fluid hose to the fuel return line.

40. Tighten the fuel supply and return lines support bracket retaining nut.

Tighten to 8 Nm.

41. Connect the fuel injection pump fuel supply and return lines.

For additional information, refer to:

Quick Release Coupling - Push

Connect

 (310-00 Fuel System - General Information, General

Procedures).

Remove the blanking plugs from the fuel injection pump fuel supply
and return line male and female connectors.

All vehicles

42. Using a suitable multipurpose lubricant spray, lubricate the

high-pressure fuel supply line union threads.

43. Remove the blanking plugs from the fuel injection pump and fuel

injection supply manifold threaded ports.

44.

CAUTION: Do not allow the unions to hit the olive ends of the

high-pressure fuel supply line as this may damage the ends of the line and
allow foreign matter to enter the fuel injection system.

• NOTE: Position the high pressure fuel supply line as near to the final
installation position as possible and then remove the blanking plugs from
the high-pressure fuel supply line.

• NOTE: The yellow colored collar is fitted at the fuel injection pump end
and the blue colored collar is fitted at the fuel injection supply manifold
end of the high-pressure fuel supply line.

• NOTE: To aid identification of the high pressure fuel supply line, the
union at the fuel injection pump end is etched with the word, Pump.

Install the high-pressure fuel supply line.

45. CAUTIONS:

 Do not tighten the high-pressure fuel supply line union at this

stage.

 Maintain pressure on the high-pressure fuel supply line to keep the

olive in contact with the fuel injection supply manifold cone while
installing the union. Failure to follow this instruction may result in foreign
matter ingress to the fuel injection system.

Loosely install the high-pressure fuel supply line to the fuel injection
supply manifold.

46. CAUTIONS:

 Do not tighten the high-pressure fuel supply line union at this

stage.

 Maintain pressure on the high-pressure fuel supply line to keep the

olive in contact with the fuel injection pump cone while installing the
union. Failure to follow this instruction may result in foreign matter
ingress to the fuel injection system.

Loosely install the high-pressure fuel supply line to the fuel injection
pump.

47. Attach the high-pressure fuel supply line support bracket.

Tighten to 8 Nm.

48. CAUTIONS:

 Make sure the tool used to tighten the high-pressure fuel supply line

union is used at the top of the union as this is where there is most
material. Failure to follow this instruction may result in damage to the
union.

 Make sure the tool used to tighten the high-pressure fuel supply line

union does not come into contact with the inlet metering valve while
tightening the high-pressure fuel supply line union. Failure to follow this
instruction may result in fuel leaking from the union.

Tighten the high-pressure fuel supply line union at the fuel injection
pump.

Tighten to 40 Nm.

49.

CAUTION: Make sure the tool used to tighten the high-pressure

fuel supply line union is used at the top of the union as this is where
there is most material. Failure to follow this instruction may result in
damage to the union.

Tighten the high-pressure fuel supply line union at the fuel injection
supply manifold.

Tighten to 40 Nm.
