Jaguar X-Type Sedan and Estate (Wagon). Manual - part 266





Published: 11-May-2011

Fuel Charging and Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27
- Throttle Body

Removal and Installation

Removal

All vehicles

CAUTION: Do not attempt to clean the throttle body. The bore and the throttle plate has a special coating applied during manufacture

which should not be removed.

1. Remove the air cleaner outlet pipe. For additional information, refer to

Section

 303-12A Intake Air Distribution and Filtering

Section

 303-12B

Intake Air Distribution and Filtering

.

Vehicles with 2.0L engine

2. Disconnect the cruise control cable.

3. Disconnect the accelerator cable.

1. Position the accelerator actuator to the open position.

2. Disconnect the accelerator cable.

4. Disconnect the electrical connector.

5. Disconnect the electrical connector.

Vehicles with 2.5L or 3.0L engine

6. Disconnect the electrical connector.

7. Disconnect the electrical connector.

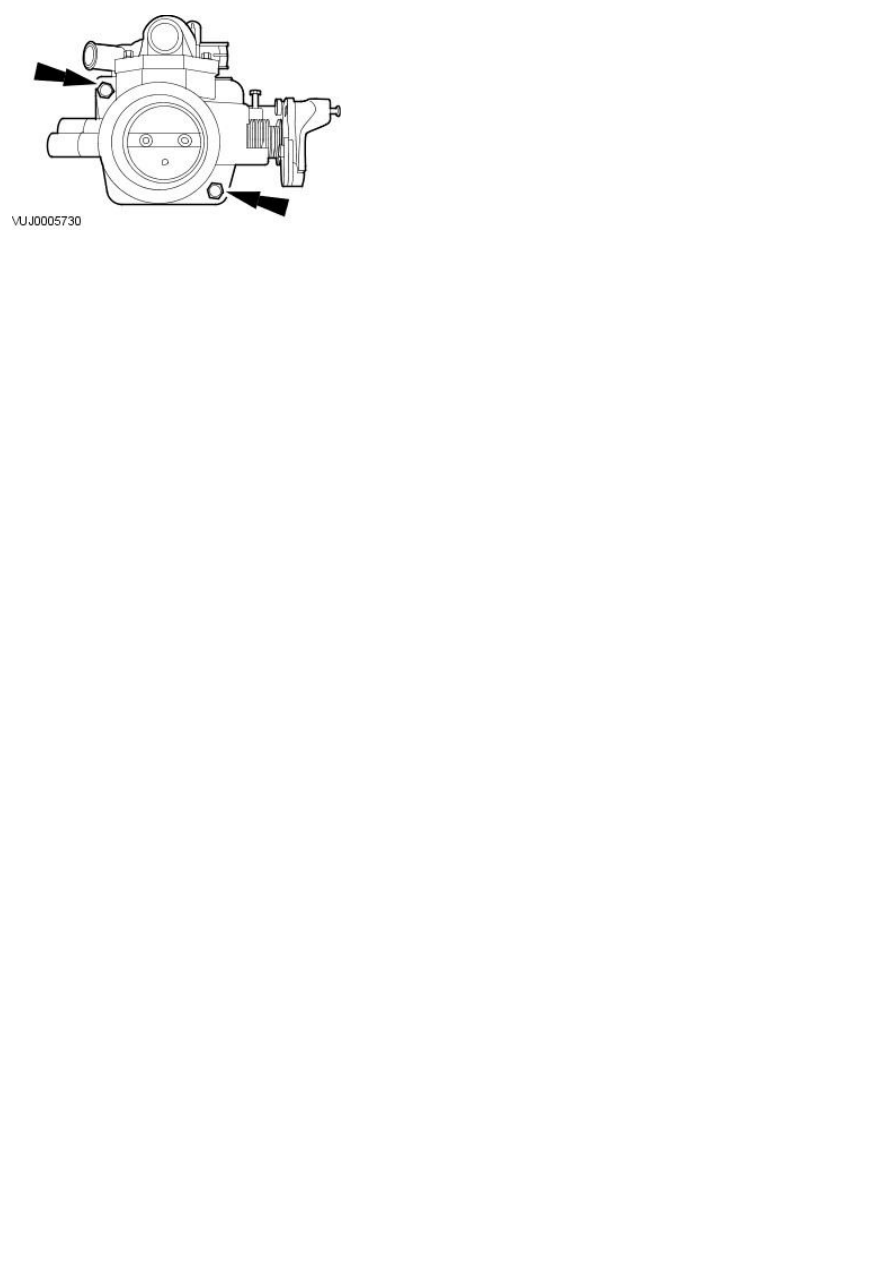

8. Remove the throttle body.

Vehicles with 2.0L engine

9. Remove the throttle body.

All vehicles

10. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Remove and discard the O-ring seal.

Installation

All vehicles

CAUTION: Do not attempt to clean the throttle body. The bore and the throttle plate has a special coating applied during manufacture

which should not be removed.

1. NOTE: 2.5L and 3.0L shown, 2.0L similar.

To install, reverse the removal procedure.

Install a new O-ring seal.

Vehicles with 2.5L or 3.0L engine

2. Tighten to 10 Nm.

Vehicles with 2.0L engine

3. Tighten to 10 Nm.
