Jaguar X-Type Sedan and Estate (Wagon). Manual - part 248

Published: 11-May-2011

Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Cooling
Fan Motor

Removal and Installation

Removal

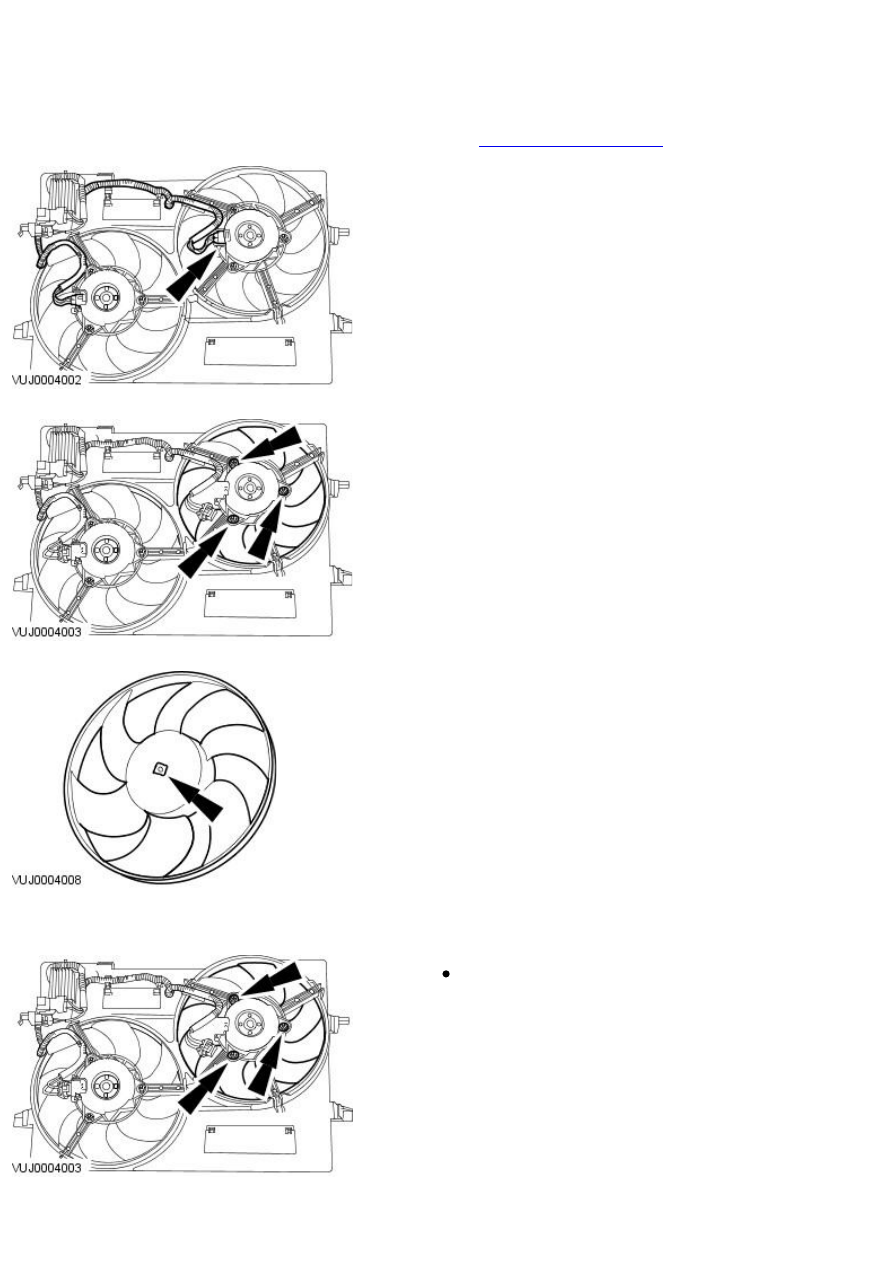

1. Remove the cooling fan motor and shroud. For additional information,

refer to

Cooling Fan Motor and Shroud

.

2. Disconnect the cooling fan motor electrical connector.

3. Remove the cooling fan motor assembly.

4. Remove the cooling fan from the cooling fan motor.

Installation

1. To install, reverse the removal procedure.

Tighten to 6 Nm.

Published: 11-May-2011

Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Cooling
Fan Motor and Shroud

Removal and Installation

Removal

All vehicles

1. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).

2.

CAUTION: Make sure that the air conditioning (A/C) condenser is

not damaged when installing the retaining straps. Failure to follow this
instruction may result in damage to the vehicle.

• NOTE: To allow the cooling module to be partially lowered and supported
when the radiator support beam is removed, suitable retaining straps must
be installed to the radiator.

Loosely attach suitable retaining straps to the radiator.

3. Drain the cooling system.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 -

AJV6/3.0L NA V6 - AJ27, General Procedures).

4. Lower the vehicle.

Vehicles built up to VIN:E71956

5. Disconnect the cooling fan motor control module electrical connectors.

Vehicles built from VIN:E71957

6. Disconnect the cooling fan motor control module electrical connector.

All vehicles

7. Raise the vehicle.

8. Reposition the coolant hose from the engine oil cooler to the

thermostat housing and secure it to the front cross member using a
suitable retaining strap.

9. Remove the radiator support beam.

Allow the cooling module to be partially lowered and supported by
the retaining straps.

10. Detach the lower coolant hose from the radiator and position to one

side.

11.

CAUTION: Make sure that the retaining lugs of the radiator are

not damaged when displacing the cooling fan motor and shroud. Failure to
follow this instruction may result in damage to the vehicle.

• NOTE: Right-hand shown, left-hand similar.

Displace the cooling fan motor and shroud from the retaining lugs of the
radiator.

12.

CAUTION: Make sure that the radiator is not damaged when

removing the cooling fan motor and shroud. Failure to follow this
instruction may result in damage to the vehicle.

Remove the cooling fan motor and shroud.

Installation

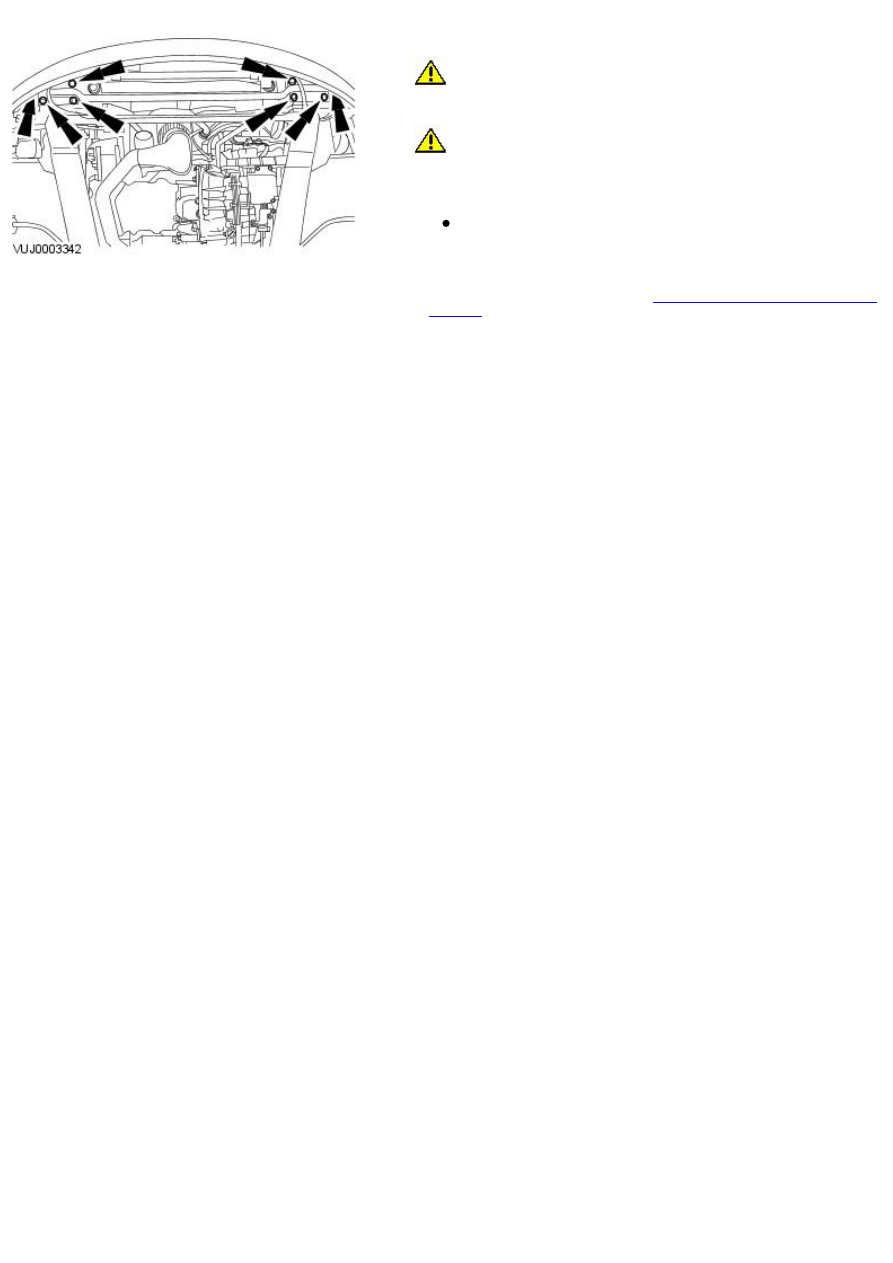

1. CAUTIONS:

 Make sure that the radiator is not damaged when installing the

cooling fan motor and shroud. Failure to follow this instruction may result
in damage to the vehicle.

 Make sure that the retaining lugs of the radiator are not damaged

when installing the cooling fan motor and shroud. Failure to follow this
instruction may result in damage to the vehicle.

To install, reverse the removal procedure.

Tighten to 25 Nm.

2. Fill the cooling system.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 -

AJV6/3.0L NA V6 - AJ27, General Procedures).
