Jaguar X-Type Sedan and Estate (Wagon). Manual - part 206

19.

CAUTION: Secure the ABS wheel speed sensor using tie straps.

Failure to follow this instruction may result in damage to the vehicle.

• NOTE: Left-hand shown, right-hand similar.

Reposition and attach the ABS wheel speed sensor.

20. NOTE: Remove and discard the O-ring seal.

• NOTE: Cap the exposed ports.

Disconnect the suction accumulator pipe.

21. Disconnect the air temperature sensor electrical connector.

22. Disconnect the high intensity discharge (H.I.D) sensor drop arm.

23. Detach the selector cables.

24. NOTE: Secure the selector cables using tie straps.

Detach the selector cables.

1. Press the retaining clip.

2. Detach the selector cables.

25. Remove the front bumper splitter vain.

26. NOTE: Left-hand shown, right-hand similar.

Remove the front bumper splitter vain finisher trims.

27. NOTE: Drain the fluid into a suitable container.

• NOTE: Cap the exposed ports.

Disconnect the power assisted steering hose.

28. Lower the vehicle to a suitable working height.

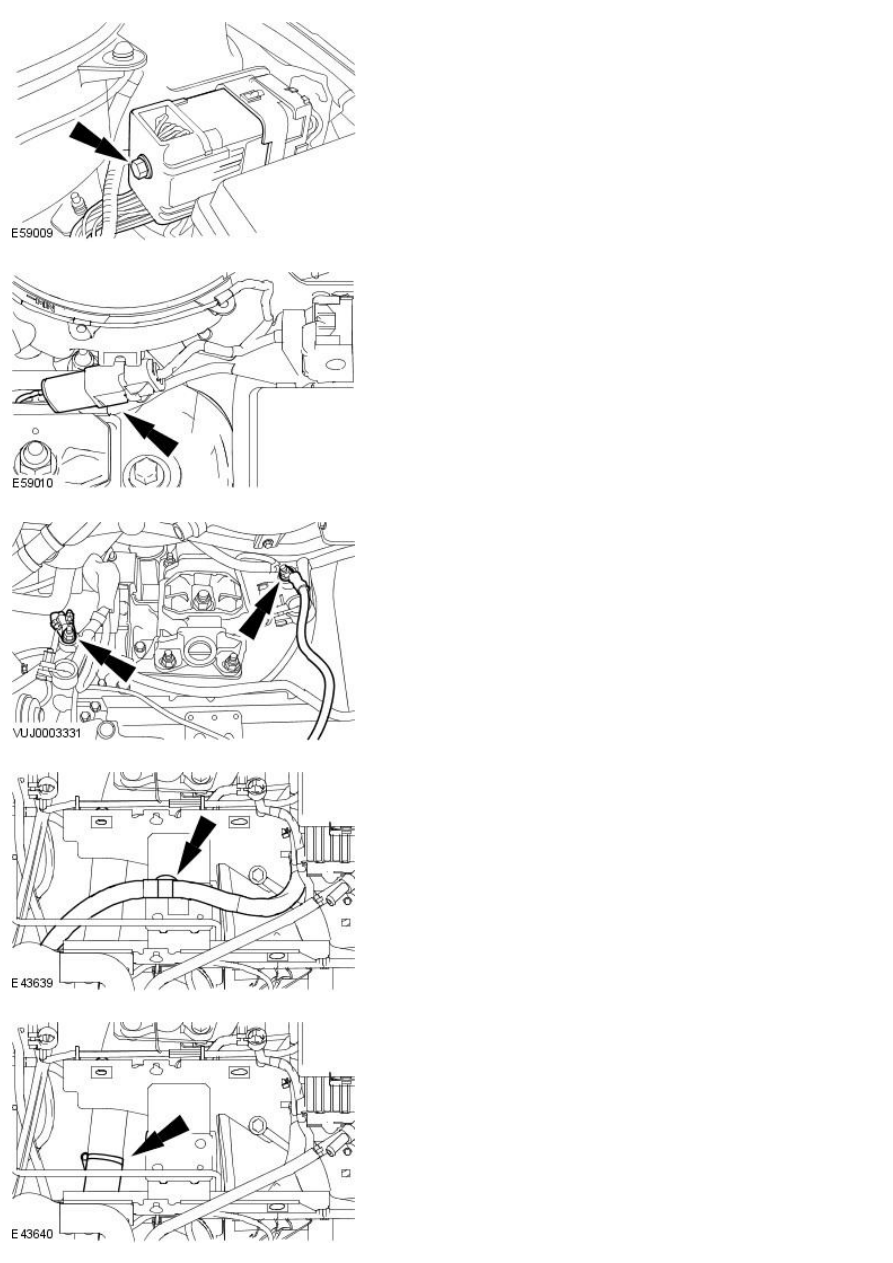

29. Disconnect the brake vacuum pump vacuum hose.

30. Disconnect the exhaust gas recirculation (E.G.R) valve module vacuum

hose.

31. Disconnect the expansion tank vent hose.

32. Detach the cooling system hose.

33. Disconnect the expansion tank outlet hose.

34. NOTE: The retaining bolt remains captive in the electrical connector.

Disconnect the engine harness electrical connector.

35. Disconnect the glow plug harness electrical connector.

36. Disconnect the battery cables.

37. Detach the wiring harness from the battery tray mount.

38. Disconnect the charge air cooler hose.
