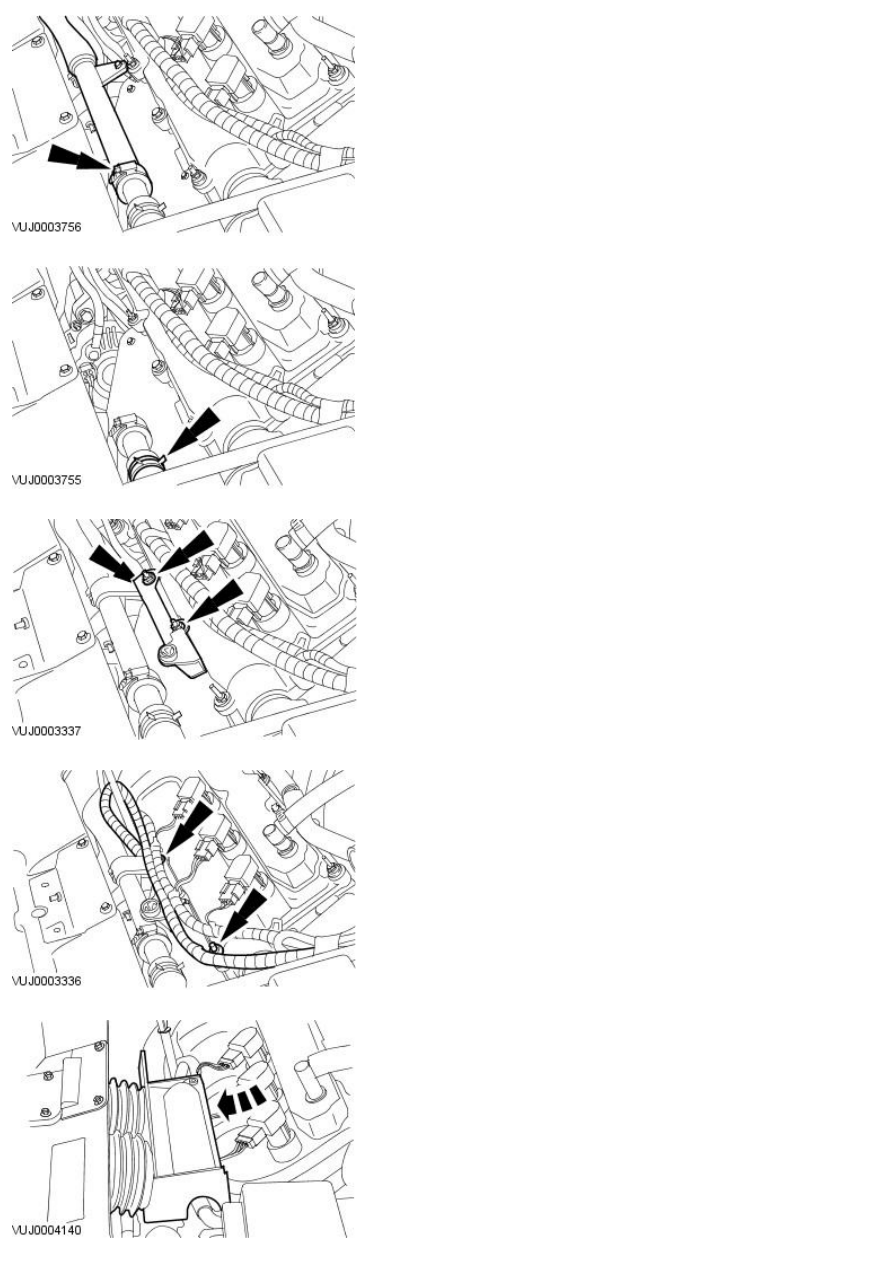

12. Attach the coolant pipe.

13. Attach the coolant hose.

14. Install the air filter retaining bracket.

15. Attach the generator wiring harness.

16. Install the air filter intake pipe.

17. Install the cooling fan motor and shroud. For additional information,

refer to Section

 303-03A Engine Cooling

Section

 303-03B Engine Cooling

.

18. Fill and bleed the cooling system. For additional information, refer to

Section

 303-03A Engine Cooling

Section

 303-03B Engine Cooling

.

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Flexplate

In-vehicle Repair

Removal

1. Remove the automatic transmission. For additional information, refer

toSection

 307-01A Automatic Transmission/Transaxle

Section

 307-01B

Automatic Transmission/Transaxle

.

2. NOTE: Prevent the flexplate from rotating.

Remove the flexplate.

Installation

1. NOTE: Make sure the crankshaft and flexplate mating faces are clean
before installation.

• NOTE: The flexplate will only locate in one position.

• NOTE: Tighten the retaining bolts working diagonally.

Install the flexplate.

Prevent the flexplate from rotating.

Tighten to 80 Nm.

2. Install the automatic transmission. For additional information, refer

toSection

 307-01A Automatic Transmission/Transaxle

Section

 307-01B

Automatic Transmission/Transaxle

.

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Exhaust Manifold
RH

In-vehicle Repair

Removal

1. Remove the three way catalytic converter (TWC). For additional

information, refer to Section

 309-00 Exhaust System

.

2. Disconnect the heated oxygen sensor (HO2S) electrical connector.

3. Using a suitable tool remove the HO2S.

4. Remove the exhaust manifold.

Remove and discard the exhaust manifold gasket.

Installation

1. Install the exhaust manifold.

Install the new exhaust manifold gasket.

Complete the tightening sequence.

Tighten to 20 Nm.
