Jaguar X-Type Sedan and Estate (Wagon). Manual - part 114

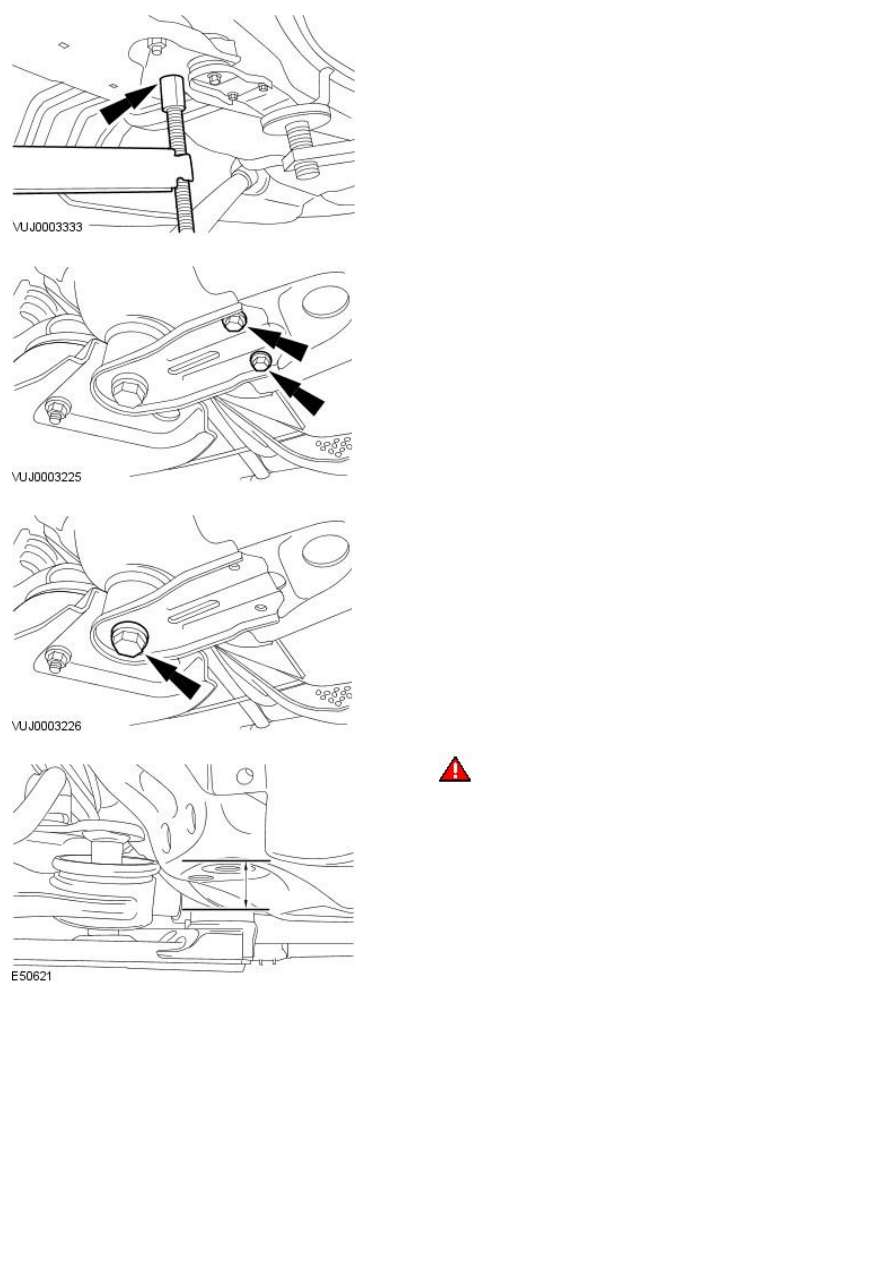

10. NOTE: Left-hand shown, right-hand similar.

Position and adjust the special tool rear height adjuster.

11. NOTE: Left-hand shown, right-hand similar.

Remove the front subframe reinforcement plate retaining bolts.

12. NOTE: Left-hand shown, right-hand similar.

Remove the front subframe rear mount retaining bolts.

13.

W ARNING: Rotate the special tool height adjustment valve

slowly. Failure to follow this instruction may result in personal injury.

Using the special tool, lower the front subframe to a maximum of 50 mm
(1.97 inches).

Left-hand drive vehicles

14. Remove the retaining clip from the power steering high and low

pressure pipes.

All vehicles

15.

CAUTION: Whenever the power steering pipes are disconnected,

the steering gear valve body ports and power steering pipes should be
plugged to prevent dirt ingress. Failure to follow this instruction may
result in damage to the vehicle.

• NOTE: Left-hand drive vehicles shown, right-hand drive vehicles similar.

Disconnect the power steering high and low pressure pipes from the
steering gear.

1. Remove the latch plate retaining bolt.

2. Disconnect the power steering high pressure pipe.

3. Disconnect the power steering low pressure pipe.

16. Remove and discard the O-ring seals.

Right-hand drive vehicles

17. Remove the power steering high pressure pipe bracket retaining bolt.

18.

CAUTION: Whenever the power steering high pressure pipe is

disconnected, the power steering pump port and pipe should be plugged to
prevent dirt ingress. Failure to follow this instruction may result in damage
to the vehicle.

Disconnect the power steering high pressure pipe from the power
steering pump.

19. Remove and discard the O-ring seal.

All vehicles

20. NOTE: Left-hand drive vehicles shown, right-hand drive vehicles
similar.

Detach the right-hand side of the steering gear.

21. NOTE: Left-hand drive vehicles shown, right-hand drive vehicles
similar.

Detach the left-hand side of the steering gear.

22. NOTE: Left-hand drive vehicles shown, right-hand drive vehicles
similar.

Remove the steering gear bulkhead seal.

23. NOTE: Left-hand drive vehicles shown, right-hand drive vehicles
similar.

Remove the steering gear.

Rotate the steering gear.

Remove the steering gear through the driver side wheel arch
aperture .

Installation

All vehicles

1. NOTE: Left-hand drive vehicles shown, right-hand drive vehicles similar.

Install the steering gear.

2.

CAUTION: Make sure the steering gear bulkhead seal is correctly

aligned. Failure to follow this instruction may result in damage to the
vehicle.

• NOTE: Left-hand drive vehicles shown, right-hand drive vehicles similar.

Install the steering gear bulkhead seal.
