Jaguar X-Type Sedan and Estate (Wagon). Manual - part 70

1. CAUTIONS:

 If the pistons are pushed back into the housing, brake fluid will be

forced out of the inlet port of the brake caliper.

 Make sure that the brake disc faces are clean before installation.

• NOTE: Install new brake caliper retaining bolts.

Install the brake caliper.

Tighten to 30 Nm.

2. Attach the brake hose to the brake caliper.

Tighten to 10 Nm.

3. Attach the brake hose.

1. Attach the brake hose.

2. Install the retaining clip.

3. Attach the brake pipe.

4. Remove the brake pedal hold down tool.

5. Bleed the brake system. For additional information, refer toSection

206-00 Brake System - General Information

.

6. Install the wheel and tire. For additional information, refer to Section

204-04 W heels and Tires

.

Published: 11-May-2011

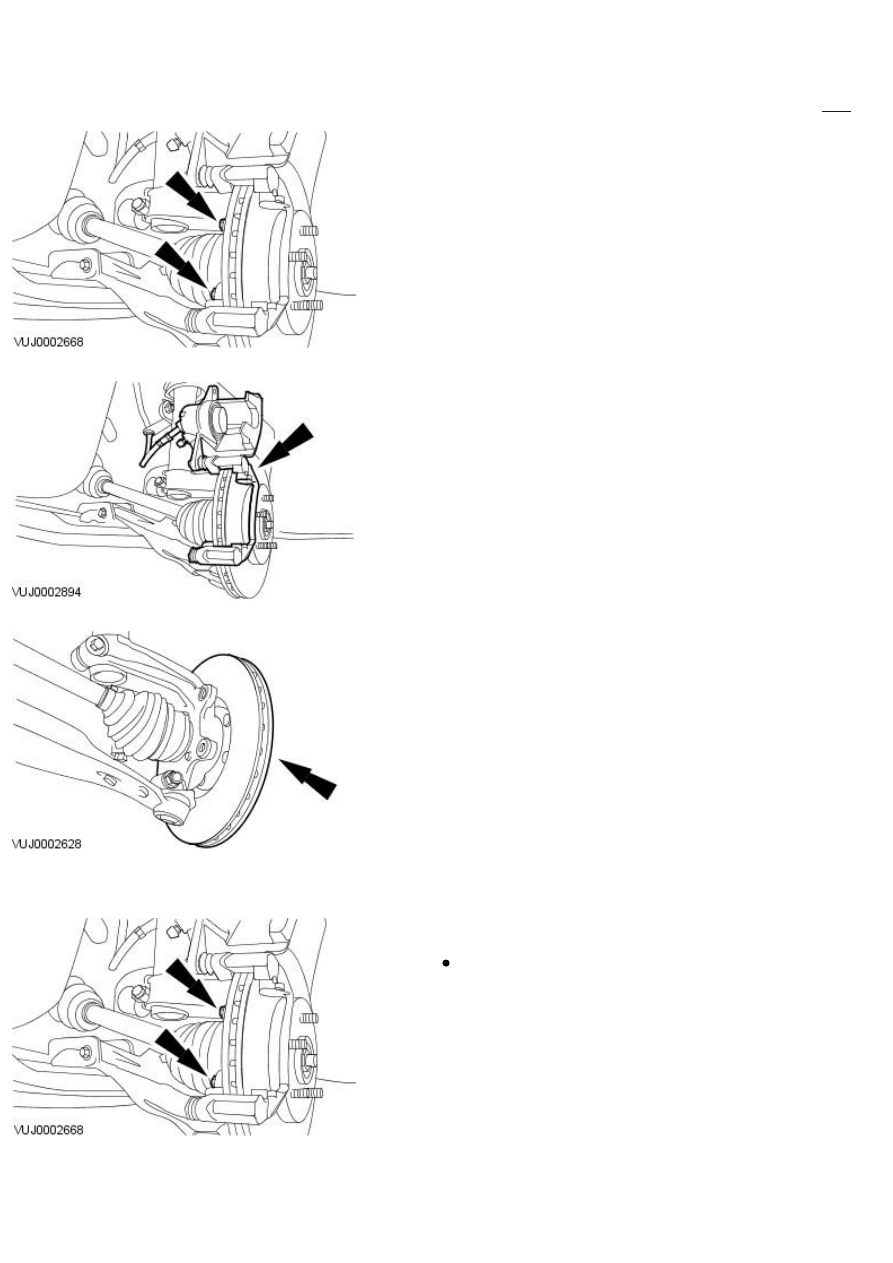

Front Disc Brake - Brake Disc

Removal and Installation

Removal

1. Remove the brake pads, refer to the procedure in this section :

Pads

 .

2. Remove and discard the brake caliper anchor plate retaining bolts.

3. Detach the brake caliper, brake caliper anchor plate assembly and

secure to one side.

4. NOTE: If the brake disc is being refitted, the tip of a wheel hub stud
must be marked with a corresponding part of the brake disc for correct
re-alignment.

Remove the brake disc.

Installation

1. NOTE: Install new brake caliper anchor plate retaining bolts.

To install, reverse the removal procedure.

Tighten to 133 Nm.

Published: 11-May-2011

Front Disc Brake - Brake Pads

Removal and Installation

Removal

1. Remove the wheel and tire. For additional information, refer toSection

204-04 W heels and Tires

.

2. Pivot the brake caliper upwards.

1. Remove and discard the brake caliper lower retaining bolt.

2. Pivot the brake caliper upwards.

3. Remove the brake pads.

Installation

1. CAUTIONS:

 If the piston is pushed back into the housing, brake fluid will be

forced into the fluid reservoir.

 Make sure that the brake disc faces are clean before installation.

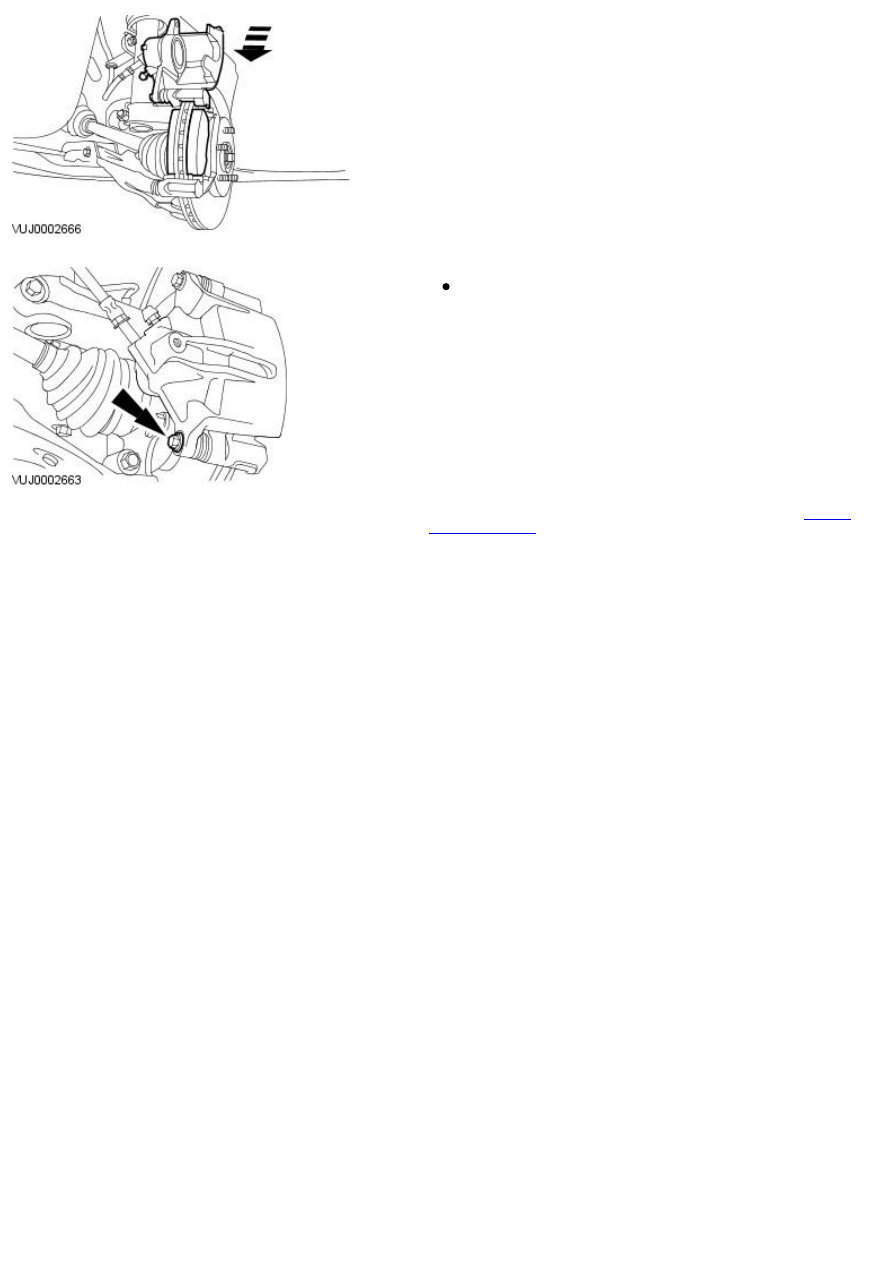

Push the piston into the housing.

2. Install the brake pads.

3. Pivot the brake caliper downwards.

4. Install a new brake caliper lower retaining bolt.

Tighten to 30 Nm.

5. Install the wheel. For additional information, refer toSection

 204-04

W heels and Tires

.
