Jaguar X-Type Sedan and Estate (Wagon). Manual - part 60

16.

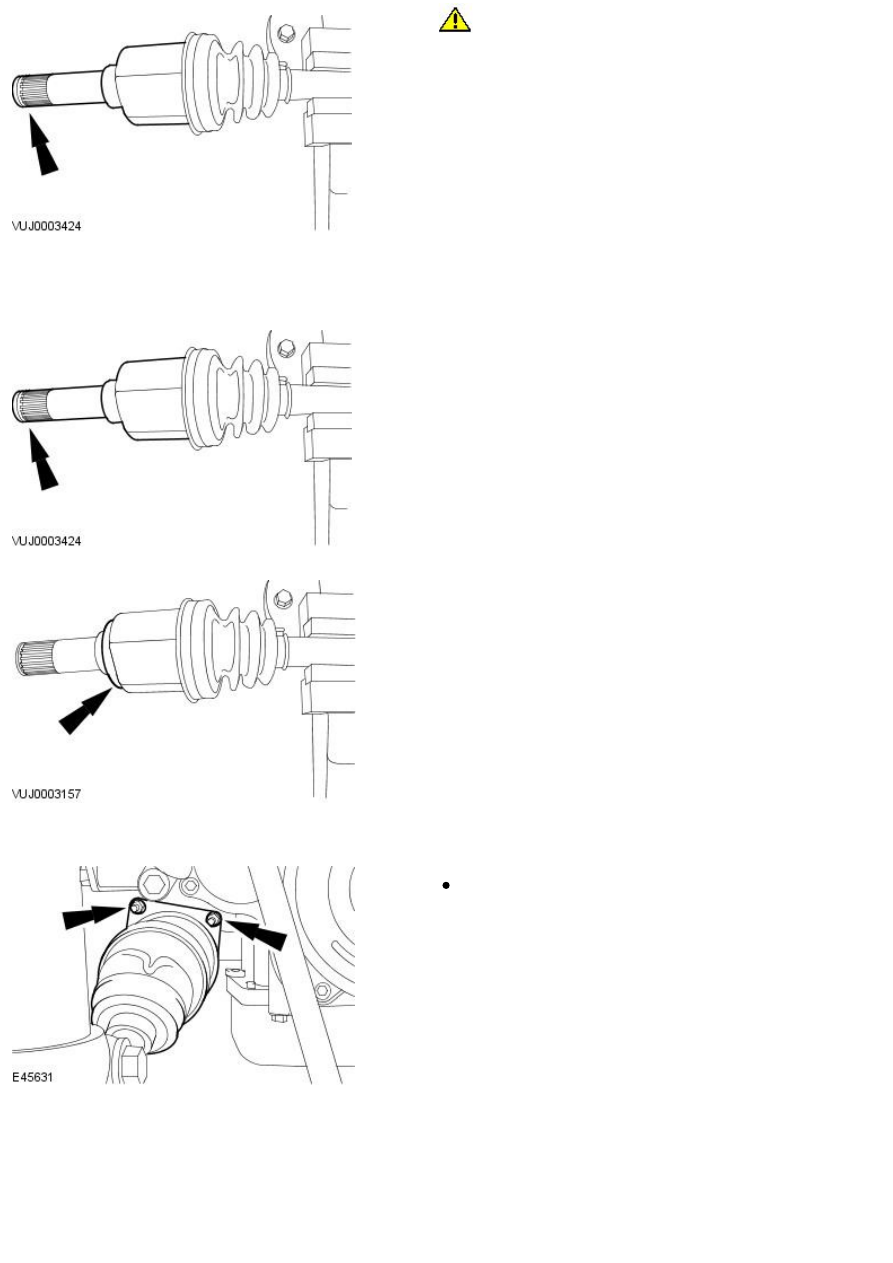

CAUTION: Use suitable protective covers to protect the barshaft.

Remove and discard the halfshaft snap ring.

Installation

All vehicles

1. Install a new snap ring to the halfshaft.

2. Install a new halfshaft seal.

Vehicles with 2.0L engine

3. Install the halfshaft.

Tighten to 25 Nm.

Vehicles with 2.5L or 3.0L engine

4. Remove the special tool.

1. Remove the transfer case Y bracket retaining bolt.

2. Remove the special tool.

5.

CAUTION: Make sure the CV joint splines are located fully. Do not

use excessive force when engaging the CV joint into the link shaft.

Install the halfshaft.

6. Install the transfer case Y bracket retaining bolt.

Tighten to 25 Nm.

7. Install the exhaust muffler inlet pipe.

For additional information, refer to:

Muffler Inlet Pipe - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (309-00 Exhaust System,

Removal and Installation).

All vehicles

8. Attach the wheel knuckle.

1. Reposition the lower arm.

2. Attach the wheel knuckle.

3. Install the lower arm ball joint retaining bolt.

Tighten to 83 Nm.

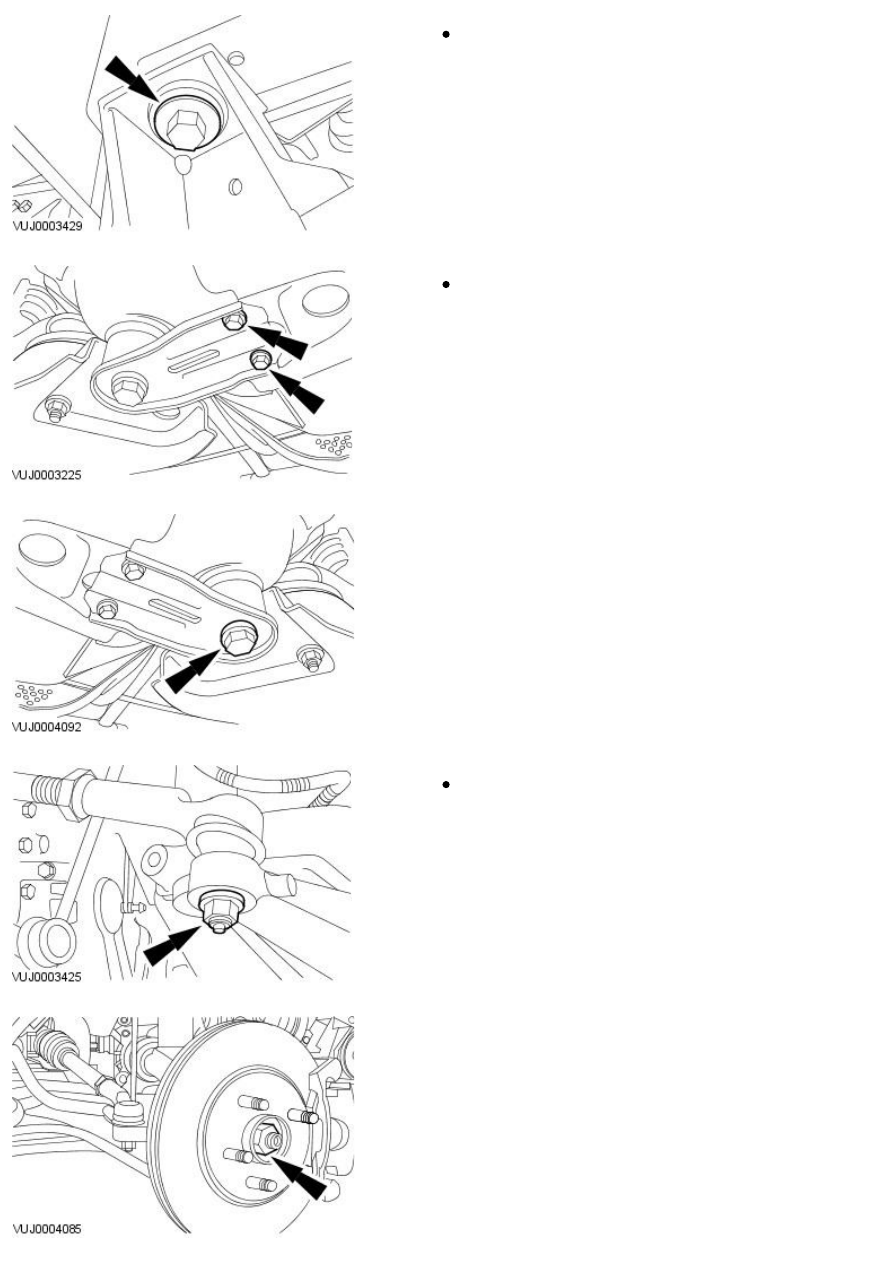

9. Tighten the subframe front mount retaining bolt.

Tighten to 142 Nm.

10. Install the subframe reinforcement plate retaining bolts.

Tighten to 35 Nm.

11. Tighten to 142 Nm.

12. Install the tie-rod end.

Tighten to 35 Nm.

13. Loosely install a new wheel hub nut.

14. Install the front road wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

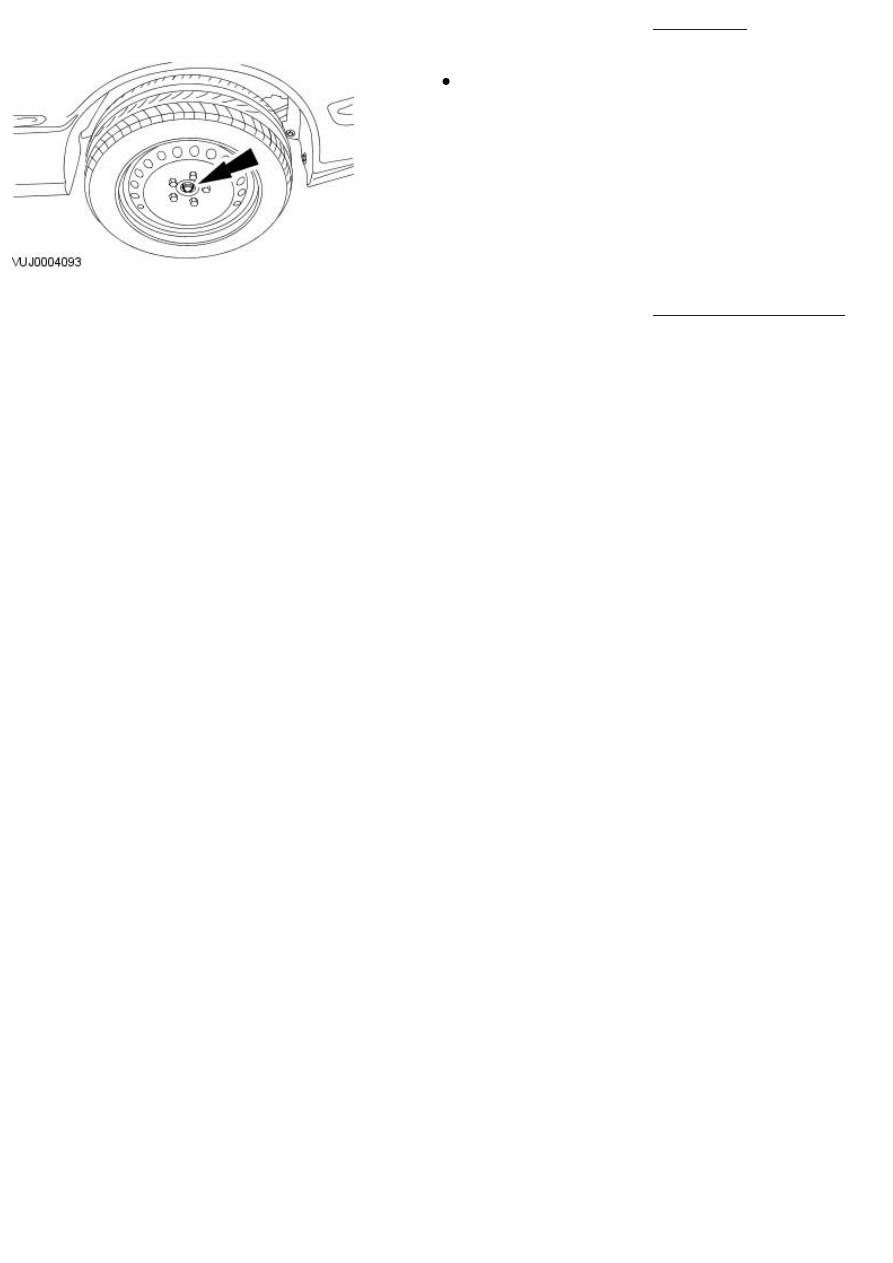

15. Tighten the wheel hub nut.

Tighten to 270 Nm.

16. Check the subframe alignment.

For additional information, refer to:

Underbody Misalignment Check

(502-00 Uni-Body, Subframe and Mounting System, General Procedures).
