Jaguar X-Type Sedan and Estate (Wagon). Manual - part 52

Published: 11-May-2011

Rear Drive Axle/Differential -

General Specifications

Item

Specification

Oil type

M2C192A synthetic

Oil capacity

1.2 liters

Torque Specifications

Description

Nm

lb-ft

lb-in

Driveshaft front universal joint retaining bolts

40

30

-

Driveshaft rear universal joint retaining bolts

40

30

-

Axle front retaining bolts

90

66

-

Axle rear retaining bolt stage one

A

-

-

Driveshaft center bearing retaining bolts

25

18

-

Vibration damper retaining bolt

40*

30

-

Drive pinion flange preload lower than specification on used bearings

1.7

-

15

Drive pinion flange preload higher than specification on used bearings

1.7

-

15

A = refer to the procedure for the correct torque sequence.

*Tighten existing fittings on vehicles prior to VIN J24258 to 48 Nm.

Published: 11-May-2011

Rear Drive Axle/Differential - Rear Drive Axle and Differential

Description and Operation

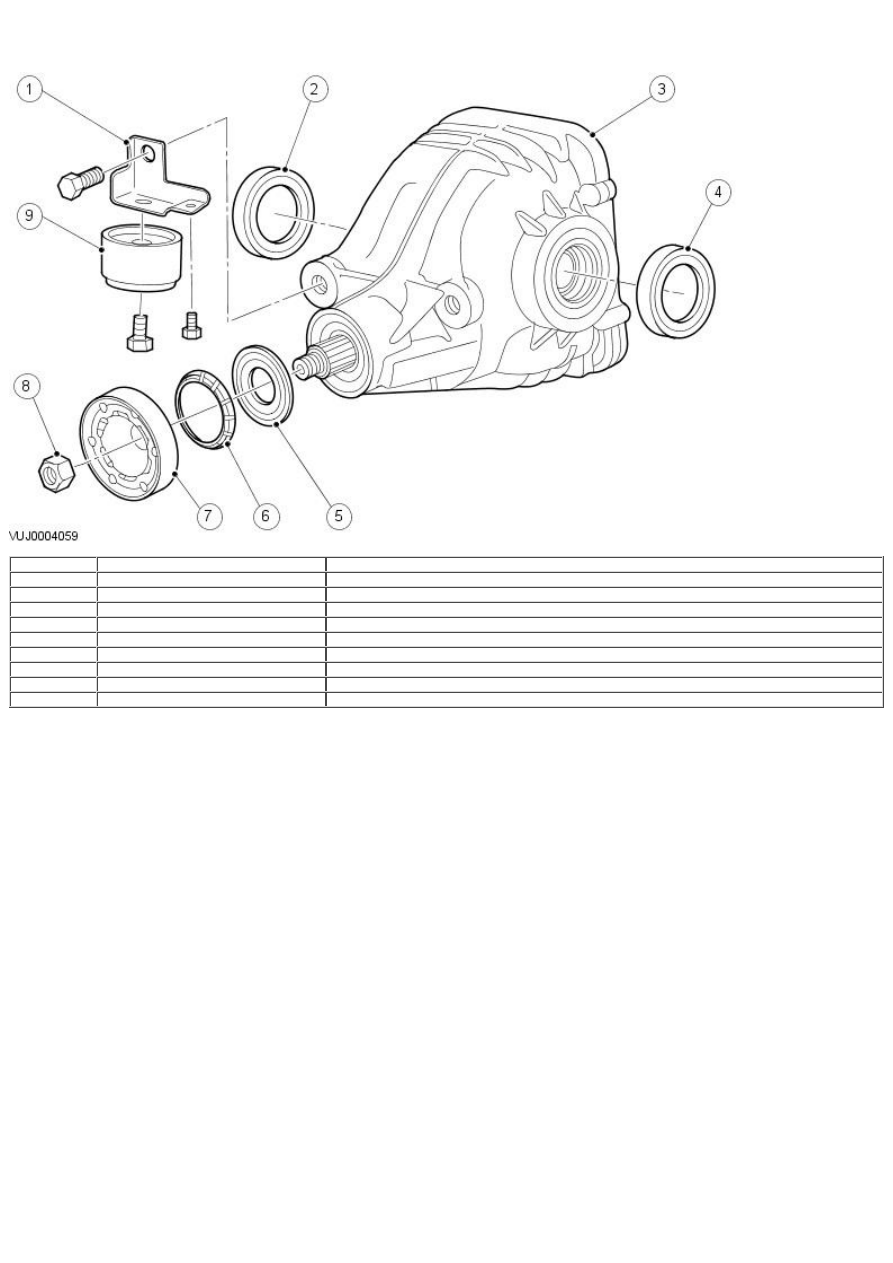

Item

Part Number

Description

1

—

Vibration damper bracket

2

—

Axle shaft oil seal

3

—

Axle housing

4

—

Axle shaft oil seal

5

—

Drive pinion seal

6

—

Drive pinion collapsible spacer

7

—

Drive pinion flange

8

—

Drive pinion flange retaining nut

9

—

Vibration damper

The rear axle drive pinion receives power from the engine through the transaxle and driveshaft. The drive pinion gear rotates the differential
drive gear which is bolted to the axle housing outer flange. Inside the axle housing, two differential pinion gears are mounted on a
differential shaft which is pinned to the axle housing. These differential pinion gears are engaged with the differential side gears to which
the axle shafts are splined. As the differential gear turns, it rotates the axle shafts and rear wheels.

When it is necessary for one wheel and axle shaft to rotate faster than the other, the faster turning differential side gear causes the
differential pinion gears to roll on the slower turning differential side gear. This allows differential action between the two axle shafts.

The vibration damper is designed to damp driveshaft boom. It is bolted to the rear differential vibration damper bracket which in turn is
bolted to the rear axle.

Published: 11-May-2011

Rear Drive Axle/Differential - Rear Drive Axle and Differential

Diagnosis and Testing

For additional information, refer to Section

 205-00 Driveline System - General Information

.

Published: 11-May-2011

Rear Drive Axle/Differential - Axle Shaft Seal

In-vehicle Repair

Special Tool(s)

Remover, Axle Shaft Oil Seal

308-208

Installer, Oil Seal

204-264

Removal

1. Remove the rear halfshaft. For additional information, refer to Section

205-05 Rear Drive Halfshafts

.

2. Using the special tool, remove and discard the axle shaft oil seal.

Installation

1. Using the special tool, install the axle shaft oil seal.

2. Install the halfshaft. For additional information, refer toSection

 205-05

Rear Drive Halfshafts

.
