Jaguar X-Type Sedan and Estate (Wagon). Manual - part 28

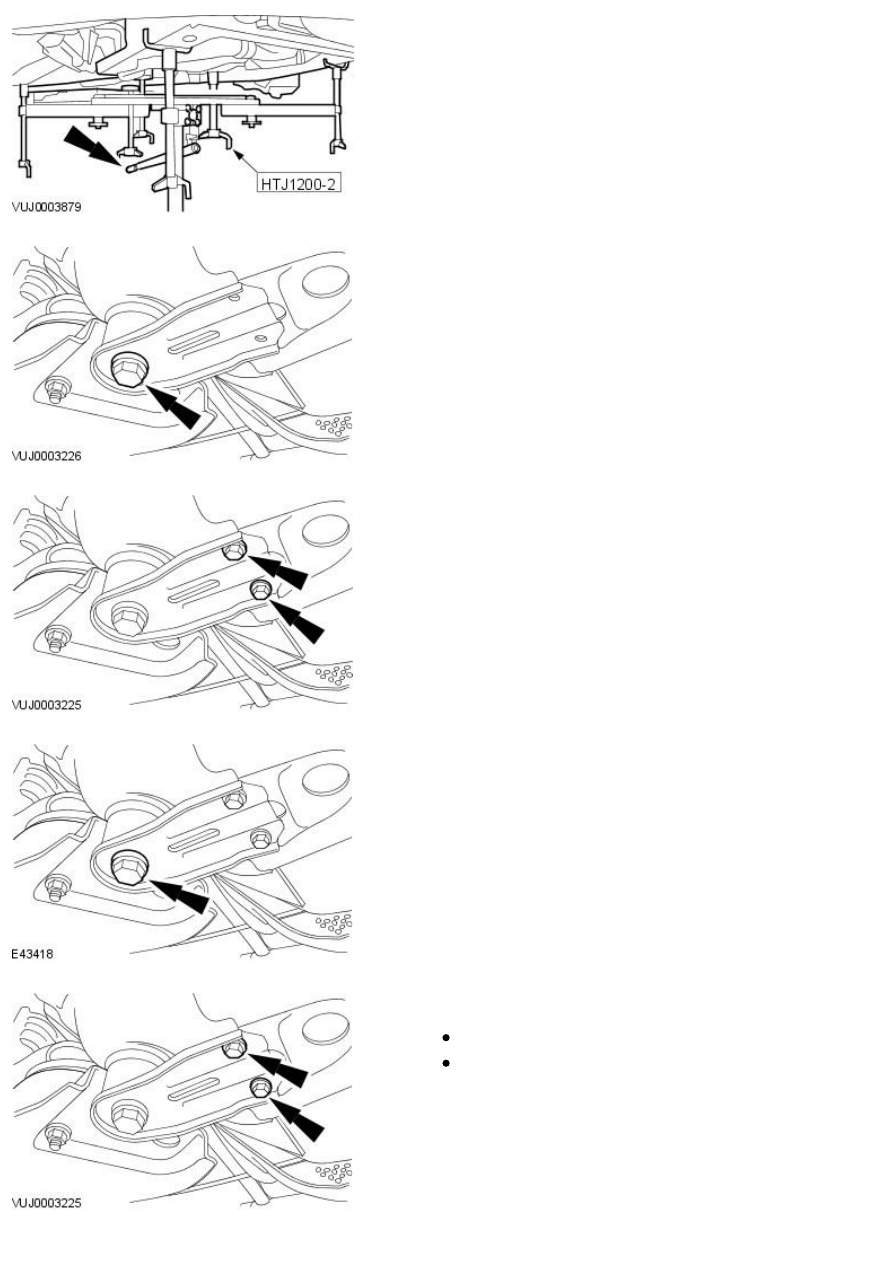

5. Using the special tool raise the front subframe.

6. NOTE: Left-hand shown, right-hand similar.

Loosely install the front subframe rear mount retaining bolts.

7. NOTE: Left-hand shown, right-hand similar.

Loosely install the front subframe reinforcement plate retaining bolts.

8. NOTE: Left-hand shown, right-hand similar.

Tighten to 142 Nm.

9. NOTE: Left-hand shown, right-hand similar.

Tighten the front subframe reinforcement bolts.

M8 to 35 Nm.

M10 to 70 Nm.

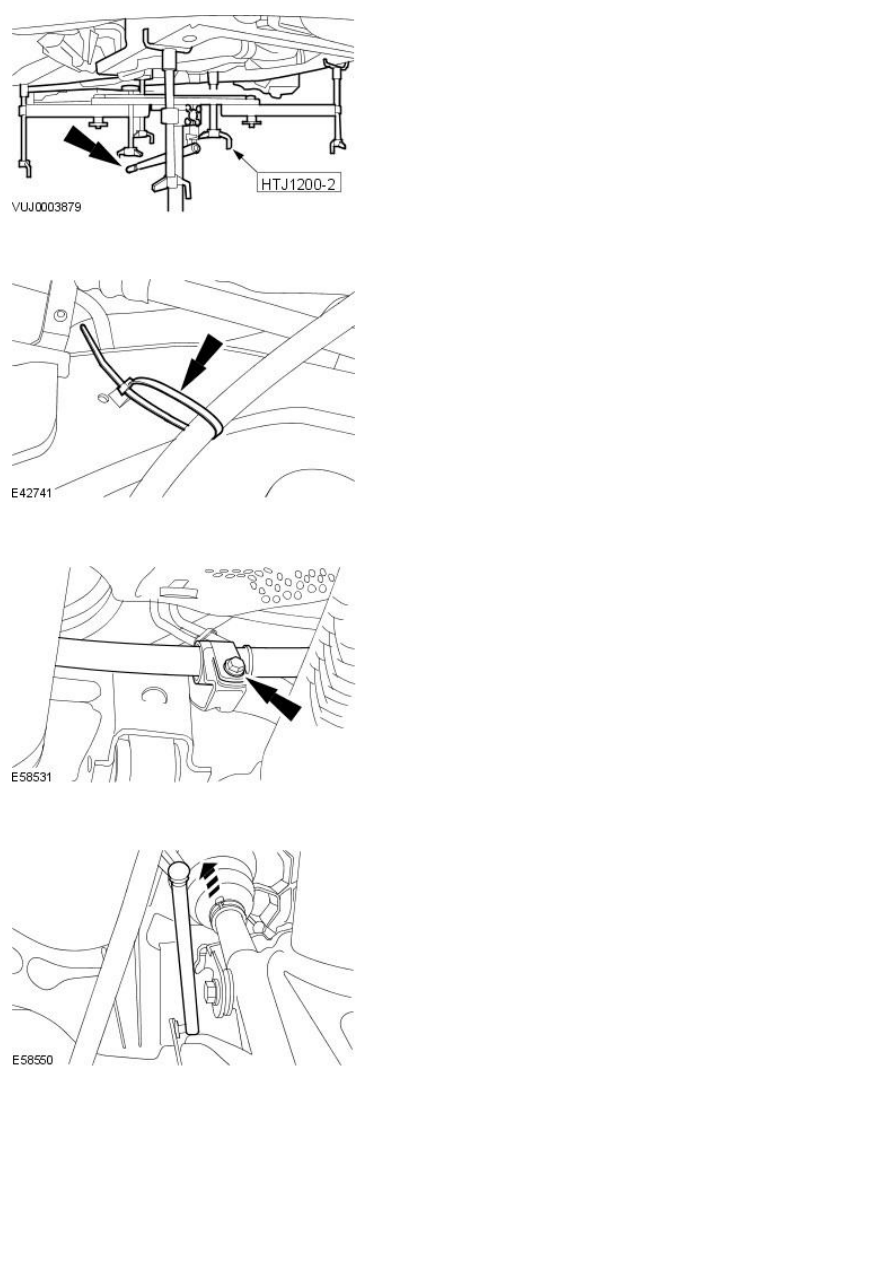

10. Remove the special tool.

Vehicles with automatic transmission

11. Attach the selector lever cable.

All vehicles

12. Attach the steering gear supply pipe.

Vehicles with high intensity discharge headlamps

13. Attach the link rod to the headlamp leveling sensor.

All vehicles

14. NOTE: Right-hand shown, left-hand similar.

Attach both the tie-rod ends.

Tighten to 35 Nm.

15. Install the right-hand wheel arch liner access cover.

16. Install the front wheels and tires.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

17. Lower the vehicle.

18. NOTE: Install a new retaining bolt.

Attach the steering column.

Install a new steering column lower retaining bolt.

Tighten to 25 Nm.

19.

CAUTION: The final tightening of the lower arm front retaining

bolt, must be carried out with the vehicle on its wheels. Failure to follow
this instruction may result in damage to the vehicle.

• NOTE: Right-hand shown, left-hand similar.

Fully tighten the lower arm front retaining bolt.

Stage 1: Tighten to 90 Nm.

Stage 2: Tighten 60 degrees.

20.

CAUTION: The final tightening of the lower arm rear retaining nut

and bolt, must be carried out with the vehicle on its wheels. Failure to
follow this instruction may result in damage to the vehicle.

• NOTE: Right-hand shown, left-hand similar.

Fully tighten the lower arm rear retaining nut and bolt.

Stage 1: Tighten to 90 Nm.

Stage 2: Tighten 60 degrees.

21. Using the Jaguar approved diagnostic system, configure the steering

angle sensor.
