Is the resistance less than 10 ohms?

-> Yes

Suspect: - ECM connector - ECM



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G549822t39 : CHECK THE EOT SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1. Measure the resistance between:

C28, harness side

Battery



Pin 01



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t40.





-> No

GO to Pinpoint Test  G549822t43.



G549822t40 : CHECK THE EOT SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

C28, harness side

Battery



Pin 01



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t41.





-> No

GO to Pinpoint Test  G549822t46.



G549822t41 : CHECK THE EOT SIGNAL CIRCUIT FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Measure the resistance between:

C28, harness side  C100, harness side

Pin 01



Pin A1





Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test  G549822t42.





-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G549822t42 : CHECK THE COMPONENT RESISTANCE

1. Measure the resistance between:

C28, component side  C28, component side

Pin 01



Pin 02





Is the resistance between 1 - 500 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - EOT connector - EOT sensor - ECM connector - ECM



-> No

INSTALL a new EOT sensor. Clear any DTCs, test the system for normal operation.

G549822t43 : CHECK THE EOT SIGNAL AND RETURN CIRCUITS FOR SHORT
CIRCUIT TO EACH OTHER

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

www.

C28, harness side  C28, harness side

Pin 01



Pin 02





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t44.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t44 : CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE
HARNESS OR THE MODULE

1. Measure the resistance between:

C28, harness side

Battery



Pin 01



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t45 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C28, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t46 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C28, harness side

Battery



Pin 01



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

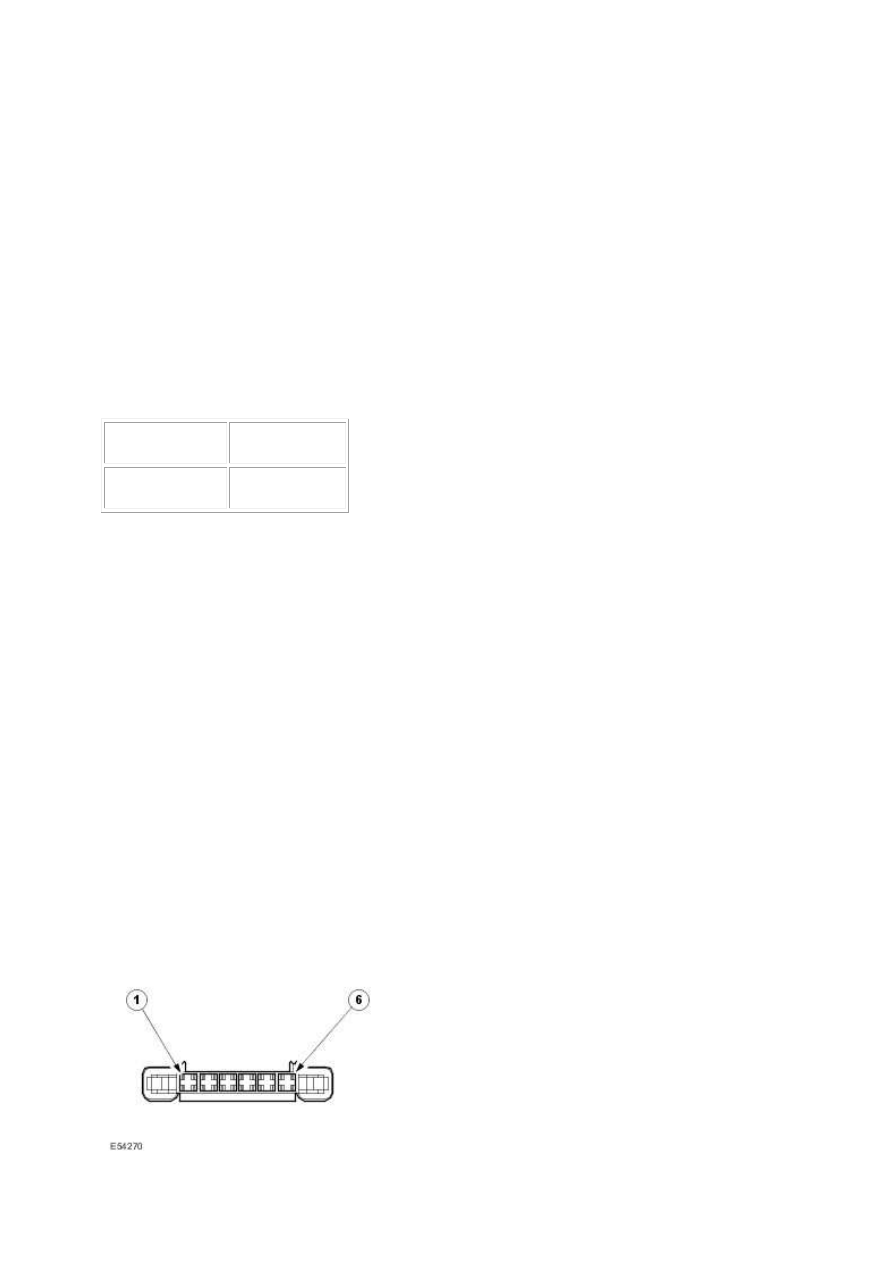

PINPOINT TEST  G549822p4 :
ACCELERATOR PEDAL POSITION
(APP) SENSOR 1

G549822t47 : CHECK THE APP1 VALUE, WITH THE ACCELERATOR PEDAL
RELEASED

1.
