Remove and discard the O-ring seals.











Installation



1

.



  WARNING: Do not smoke, carry lighted tobacco or an open flame of any type when

working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapors are always present and may ignite.

Failure to follow these instructions may result in personal injury.





To install, reverse the removal procedure.





Install a new O-ring seals.







Tighten to 5 Nm.









Fuel Temperature Sensor (18.30.99)

Removal

Vehicles with 3.5L or 4.2L engine without supercharger



1 . Remove the oil filler cap.







2 . Remove the engine cover.





Vehicles with supercharger



3 . Remove the engine cover.





All vehicles



4 . Disconnect the fuel temperature sensor electrical connector.

www.







5 . Remove the fuel temperature sensor.







Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.













Heated Oxygen Sensor (HO2S)

Removal



1 . Raise and support the vehicle. <<100-02>>

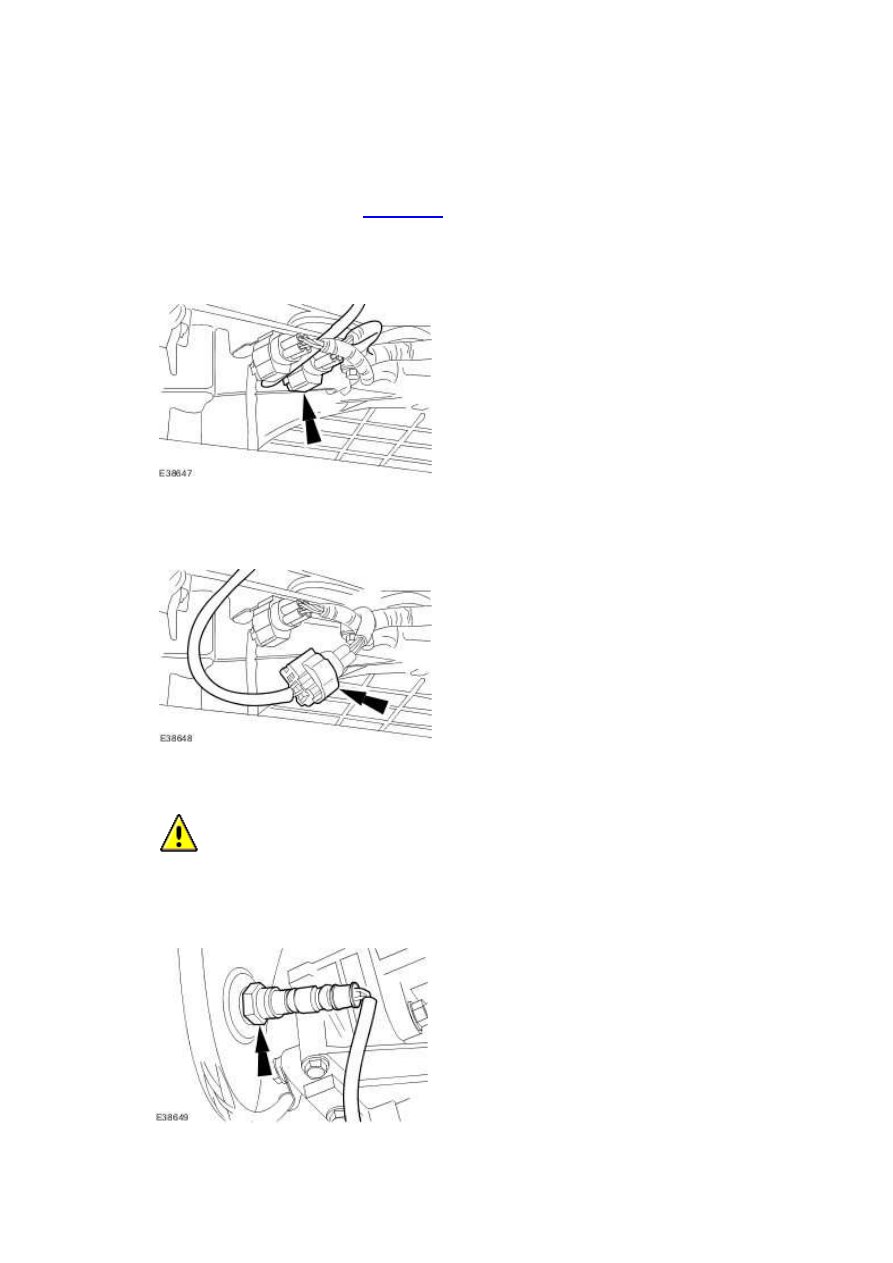

2 . Detach the heated oxygen sensor (HO2S) electrical connector.







3 . Disconnect the HO2S electrical connector.







4

.



  CAUTION: Do not twist the H02S wiring harness on removal. Failure to follow this

instruction may result in damage to the component.





Remove the HO2S.
