6 . Remove the BPP switch.





Disconnect the electrical connector.









Installation



1

.



  CAUTION: Make sure that the brake pedal remains in the rest position during this

procedure.





  CAUTION: The bracket is keyed to avoid incorrect orientation. Failure to correctly

align the switch may result in damage to the vehicle.





  CAUTION: Make sure that the pedal box, booster-to-brake pedal assembly and

switch bracket are all installed correctly before installing the switch.

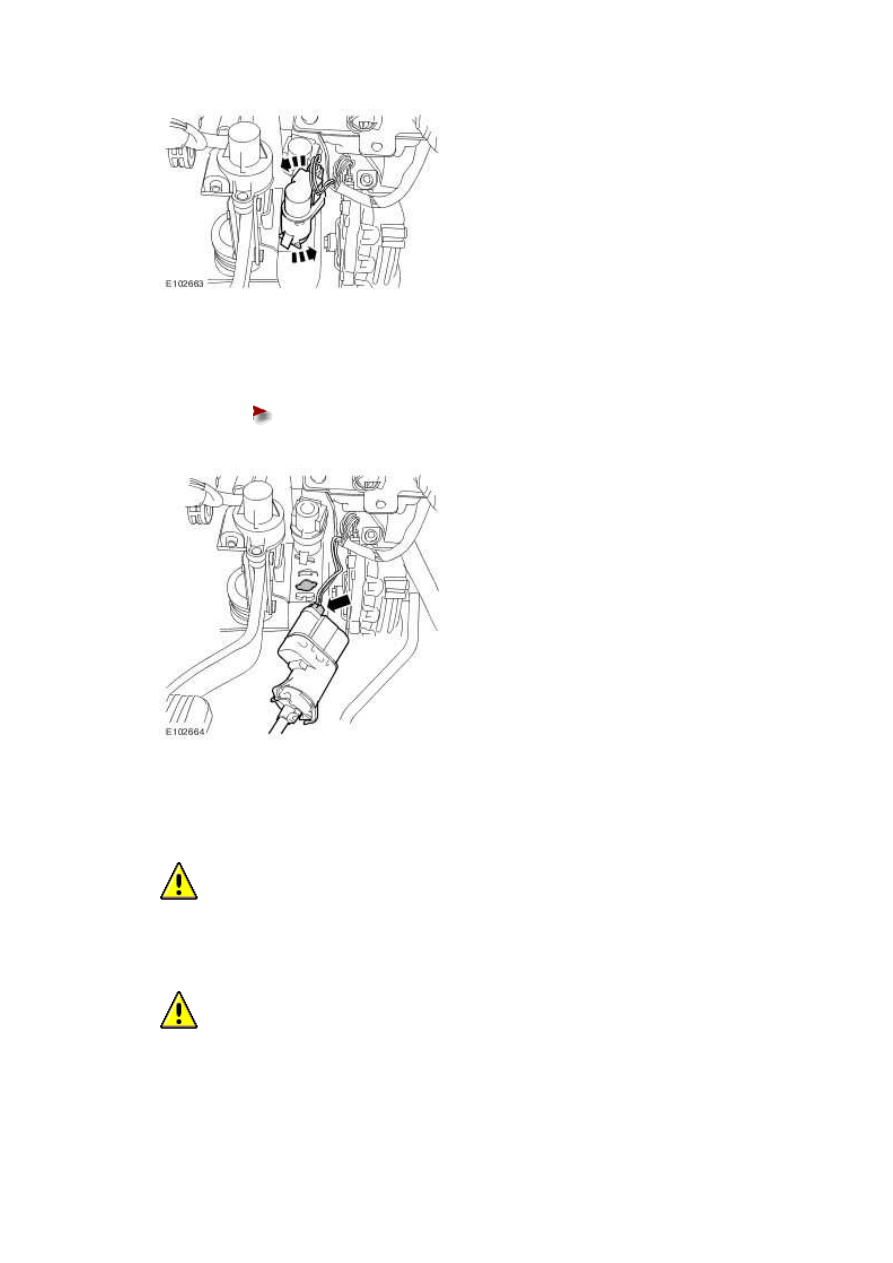

Install the BPP switch.





Locate the BPP switch in the bracket.







Rotate the BPP switch 45 degrees clockwise.









2 . Connect the electrical connector.





3 . Install the driver's side footwell trim panel.





Align the trim panel with the guide.





Install the 3 clips.











www.

Camshaft Position (CMP) Sensor LH
(18.31.12)

Removal

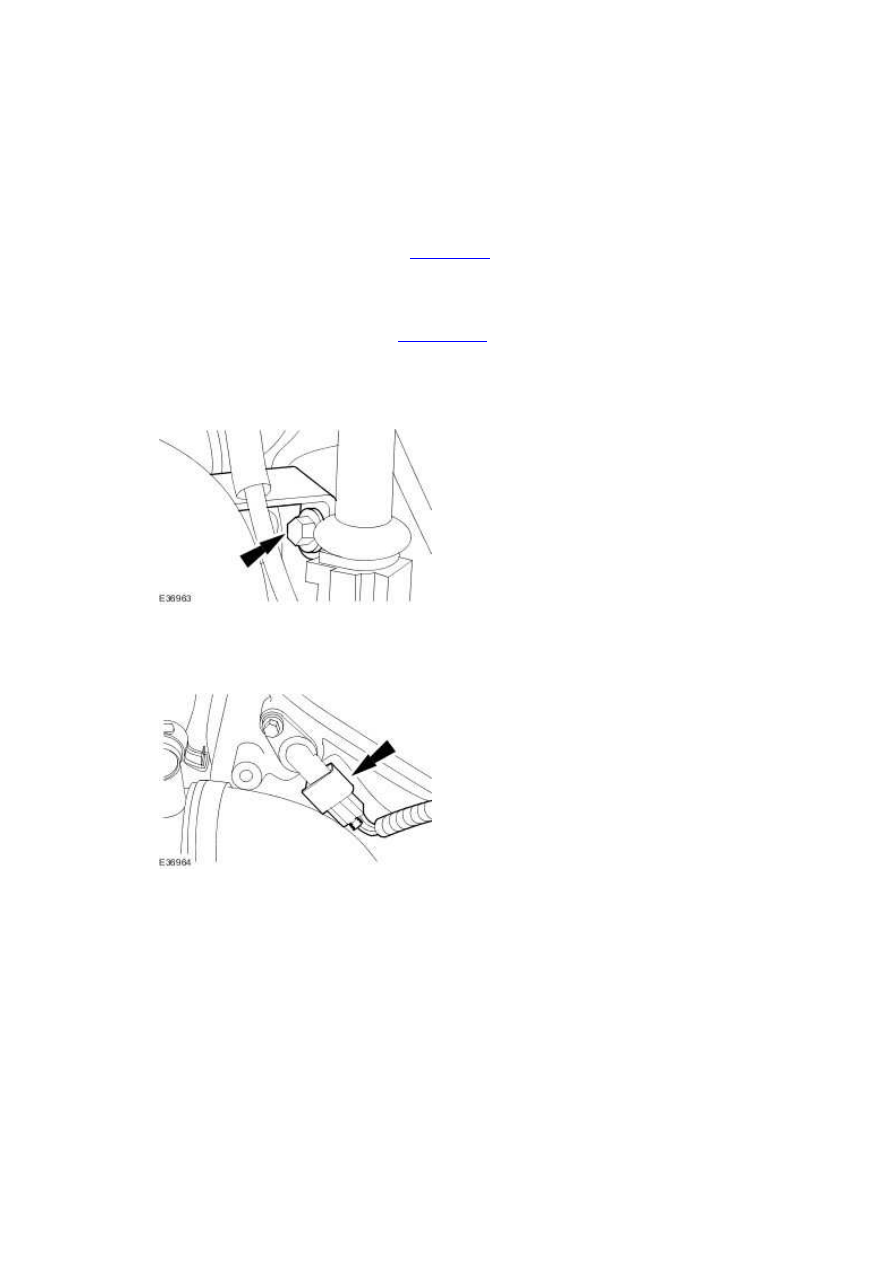

1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the air cleaner outlet pipe. <<303-12A>>





3 . Detach the fuel injection supply manifold.







4 . Disconnect the camshaft position (CMP) sensor electrical connector.







5 . Remove the CMP sensor.







Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.
