Jaguar XJ (X350). Manual - part 806

303-12A : Intake Air Distribution and Filtering – 3.0L

NA V6  - AJ27





Specifications





Specifications

Torque Specifications

Description  Nm  lb-ft  lb-in

Air cleaner  8

—

71







Description and operation





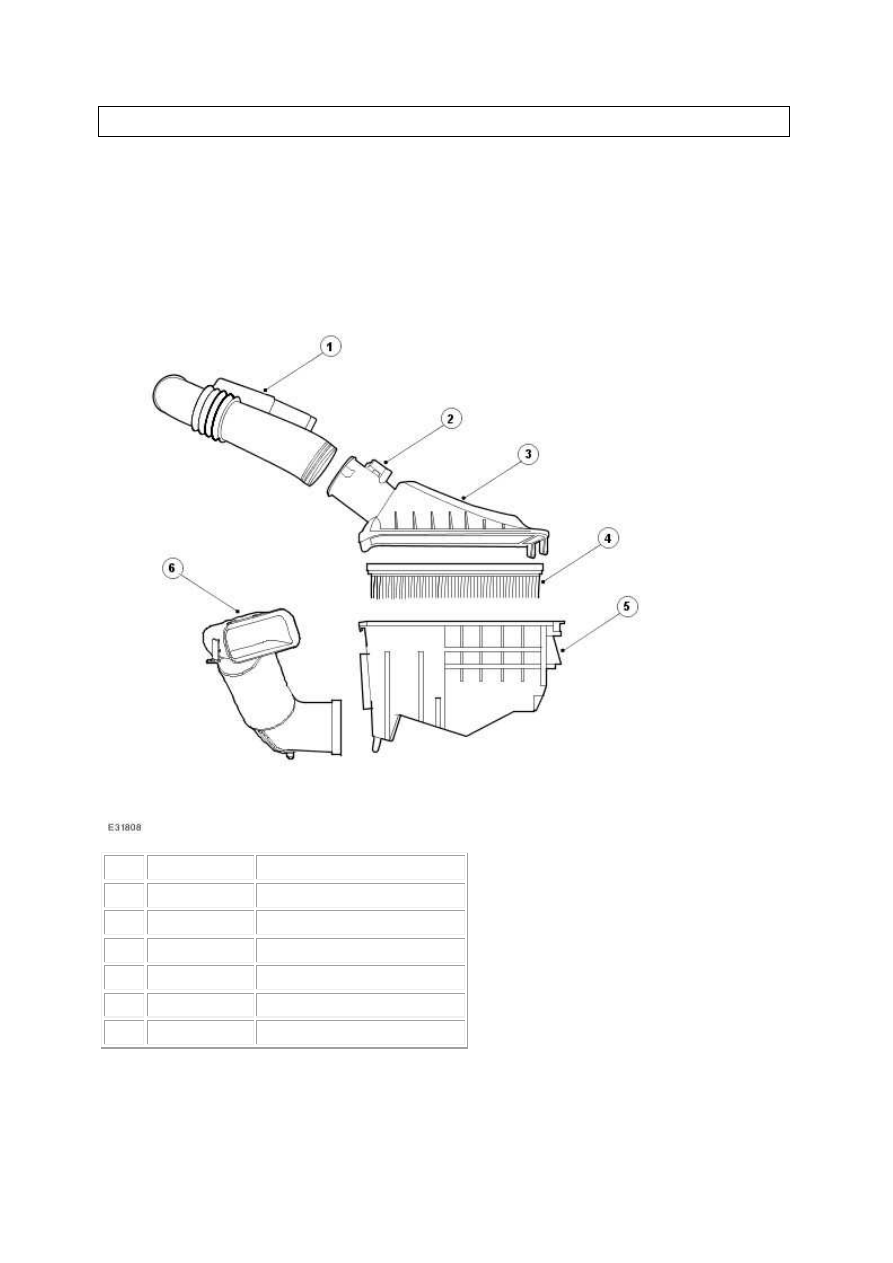

Intake Air Distribution and Filtering



Item  Part Number

Description

1

 —

Air cleaner outlet pipe

2

 —

Mass air flow (MAF) sensor

3

 —

Air cleaner cover

4

 —

Air cleaner element

5

 —

Air cleaner

6

 —

Air cleaner intake pipe







www.

Diagnosis and testing





Intake Air Distribution and Filtering - VIN
Range: G00442->G45703

Inspection and Verification

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of mechanical damage.

Visual Inspection Chart

Mechanical



Air cleaner intake pipe



Air cleaner outlet pipe



Air cleaner element





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved

Diagnostic System.





Intake Air Distribution and Filtering - VIN
Range: G45704->G99999

Inspection and Verification

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of damage.

Mechanical



Electrical



Hoses and ducts (damage/connections)

Air cleaner element (contaminated/blocked)

Restricted air intake

Seals and gaskets



Mass air flow (MAF) sensor

Manifold absolute pressure (MAP) sensor

Throttle body

Harness (security/damage)

Connections (security/damage)

Intake manifold tuning (IMT) valves





3 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



4 . If the cause is not visually evident use the Jaguar approved diagnostic system or a scan tool to

retrieve the fault codes before proceeding to the DTC index chart.

Symptom chart

Symptom



Possible cause



Action



Vehicle does not

start/hard starting/poor

performance



Restricted/blocked air intake

Restricted/blocked air cleaner

element



Clear the restriction,

Air Cleaner (19.10.05)  Replace the

air cleaner element as necessary,

Air Cleaner Element (19.10.08)



Excessive intake noise



Intake pipe

disconnected/damaged after
the air cleaner

Air cleaner assembly incorrectly

assembled/damaged



Check the intake system and hoses

for correct installation/damage,

Air Cleaner (19.10.05)
