PI02, pin 02



Pin 62





Cylinder 2 ignition coil connector, harness side  ECM connector PI300, harness side

PI06, pin 02



Pin 64





Cylinder 3 ignition coil connector, harness side  ECM connector PI300, harness side

PI03, pin 02



Pin 64





Cylinder 4 ignition coil connector, harness side  ECM connector PI300, harness side

PI07, pin 02



Pin 62





Cylinder 5 ignition coil connector, harness side  ECM connector PI300, harness side

PI04, pin 02



Pin 64





Cylinder 6 ignition coil connector, harness side  ECM connector PI300, harness side

PI08, pin 02



Pin 62





Is the resistance greater than 5 ohms?

-> Yes

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. CLEAR the

DTCs and test the system for normal operation.



-> No

INSTALL a new ignition coil to the relevant cylinder.

Ignition Coil-On-Plug LH (18.20.44)  or

Ignition Coil-On-Plug RH (18.20.43)  Clear the DTC and test the system for normal operation. Refer to

the warranty policy and procedures manual if an ECM is suspect.

PINPOINT TEST  G531326p2 : CHECK
SPARK PLUG RESISTANCE

G531326t11 : CHECK SPARK PLUG RESISTANCE

1. Remove the suspect spark plug(s). 2. Measure the resistance between:

Spark plug



Spark plug

Center electrode tip  HT contact



Is the resistance between 8,000 and 12,000 ohms? (nominal 10,000 ohms)

-> Yes

CHECK the ignition coil and circuits. GO to Pinpoint Test  G531326p1.





-> No

INSTALL a new spark plug. CLEAR the DTC and test the system for normal operation.





www.

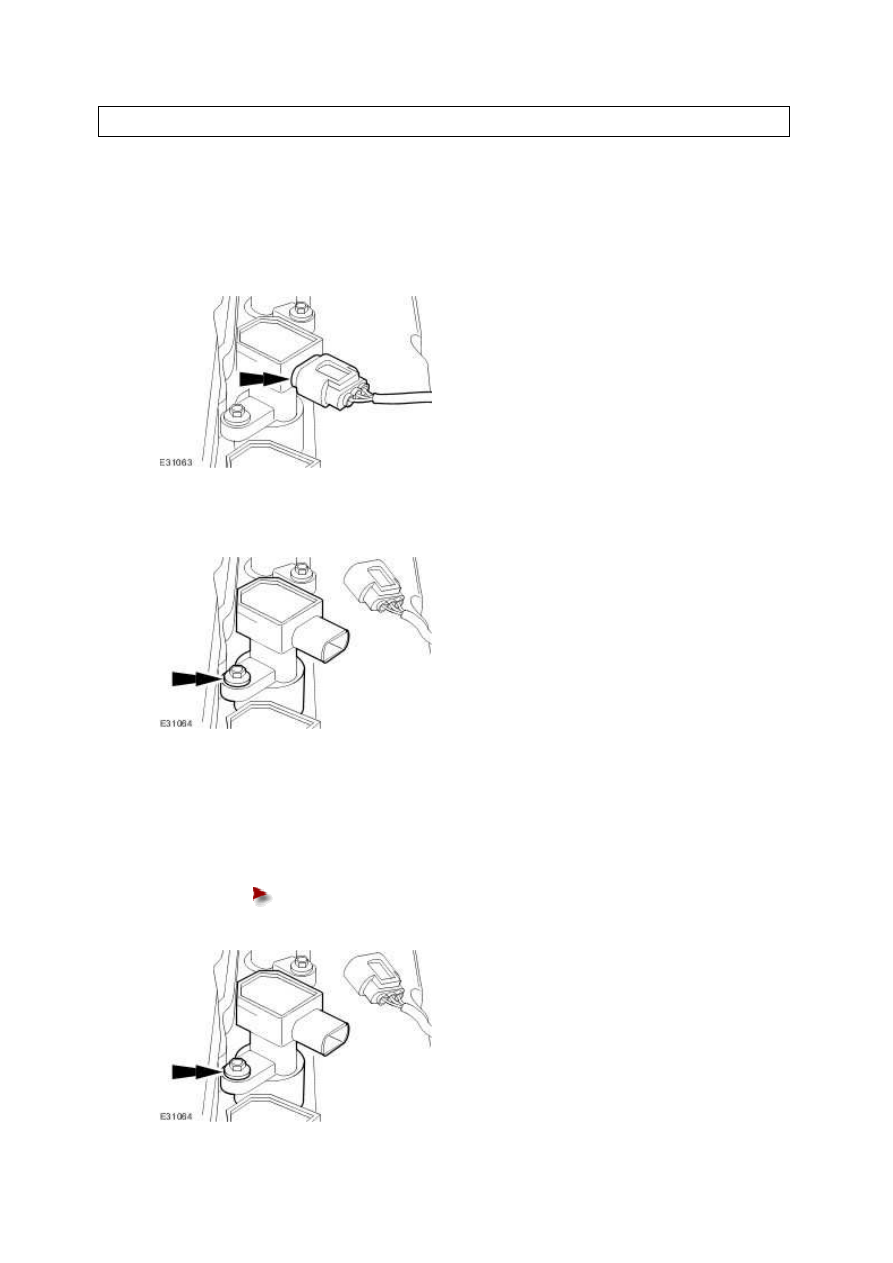

Removal and installation





Ignition Coil-On-Plug LH (18.20.44)

Removal



1 . Disconnect the ignition coil-on-plug electrical connector.







2 . Remove the ignition coil-on-plug.







Installation



1 . To install, reverse the removal procedure.





Tighten to 6 Nm.







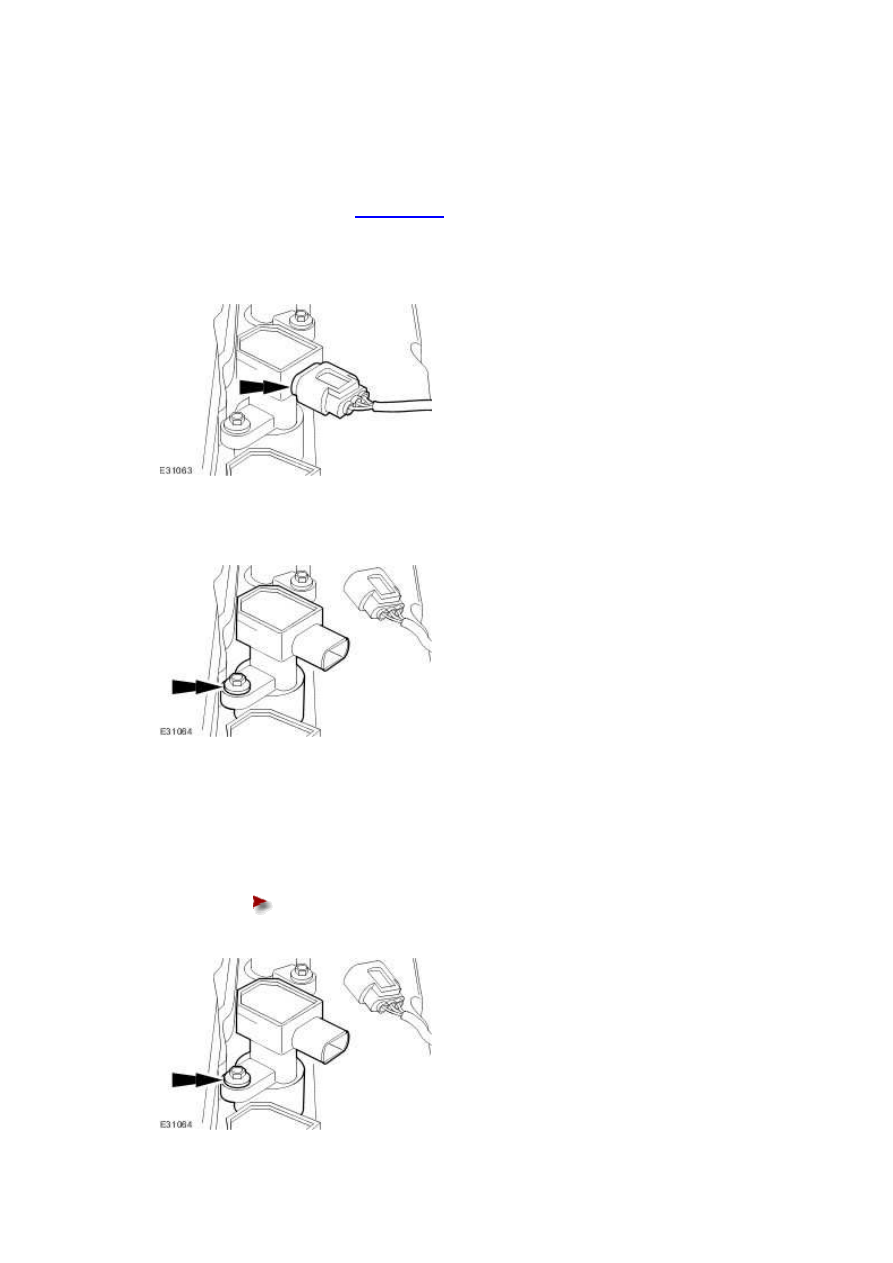

Ignition Coil-On-Plug RH (18.20.43)

Removal



1 . Remove the intake manifold. <<303-01A>>





2 . Disconnect the ignition coil-on-plug electrical connector.







3 . Remove the ignition coil-on-plug.







Installation



1 . To install, reverse the removal procedure.





Tighten to 6 Nm.
