Jaguar XJ (X350). Manual - part 737









Supercharger Belt Tensioner (18.50.24)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to







2 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





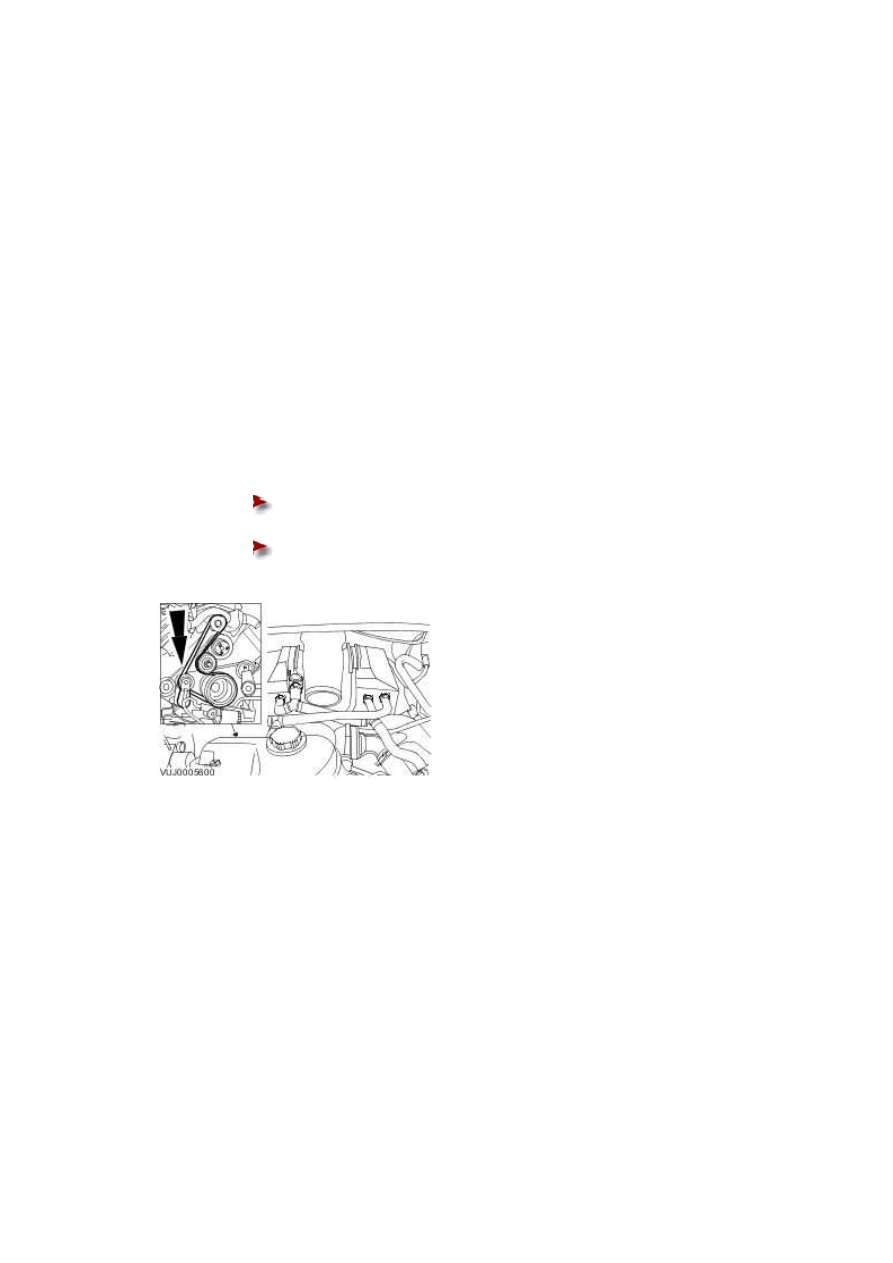

3 . Detach the supercharger belt.





Use a 1/2 inch square drive bar to rotate the supercharger belt tensioner.







Detach the supercharger belt.











4 . Remove the air deflector.

For additional information, refer to





5 . NOTE:





Remove and discard the oil cooler pipe O-ring seal.



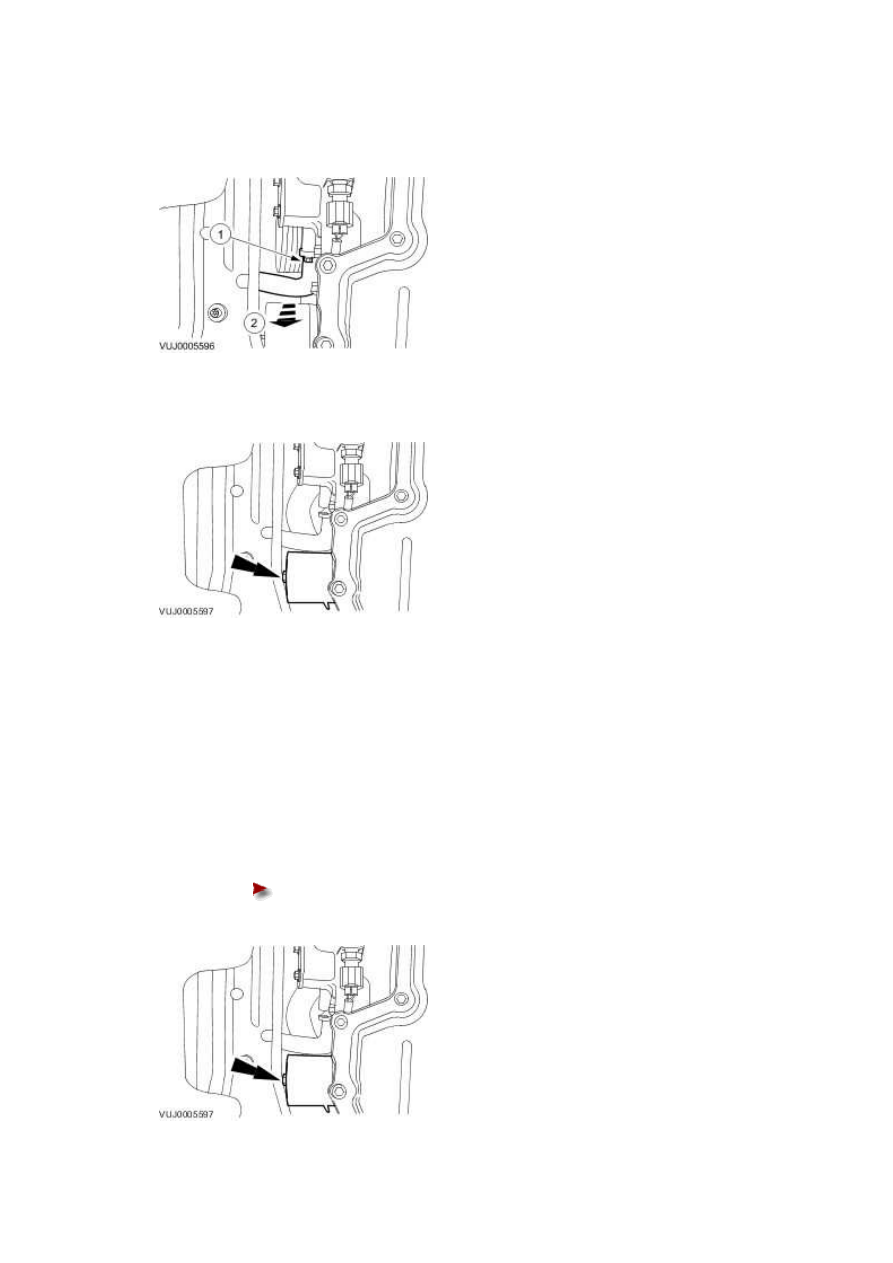

Detach the oil cooler pipe from the oil filter adaptor.



1) Remove the the oil cooler pipe retaining bolt.



www.



2) Detach the oil cooler pipe from the oil filter adaptor.











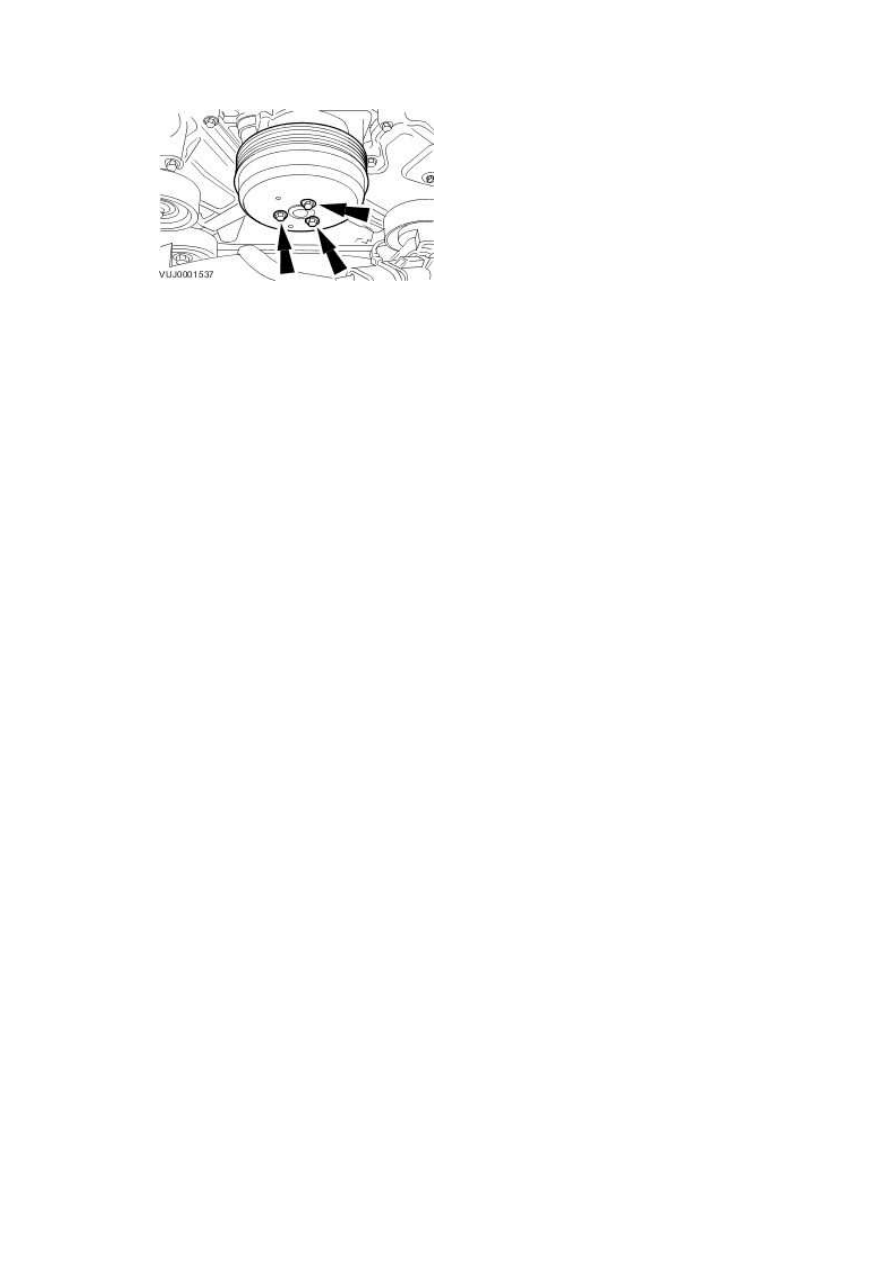

6 . Remove the supercharger belt tensioner.







Installation



1 . NOTE:





Install a new O-ring seal to oil cooler pipe.



To install, reverse the removal procedure.





Tighten to 40 Nm.







303-06 : Starting System





Specifications





Specifications

Torque Specifications

Description

Nm

lb-
ft

lb-
in

Starter motor retaining bolts - Vehicles fitted with 3.0L engines

25   18   -

Starter motor retaining bolts - Vehicles fitted with 3.5L or 4.2L engines

45   33   -

Starter motor retaining bolts - Vehicles fitted with 2.7L diesel engines

48   35   -

Battery positive terminal integral connector retaining nut - Vehicles fitted with
3.0L engines

11   9

-

Battery positive terminal integral connector retaining nut - Vehicles fitted with
3.5L or 4.2L engines

9

-

80

Battery positive terminal integral connector retaining nut - Vehicles fitted with
2.7L diesel engines

11   9

-

Solenoid terminal integral connector retaining nut

7

-

62
