Jaguar XJ (X350). Manual - part 710







7

.



NOTE:





Check the vacuum gauge and any hoses to be used for leaks prior to using on the

vehicle.





NOTE:





Make sure the vacuum gauge hose is a secure fit to the port deactivation diaphragm

caps.

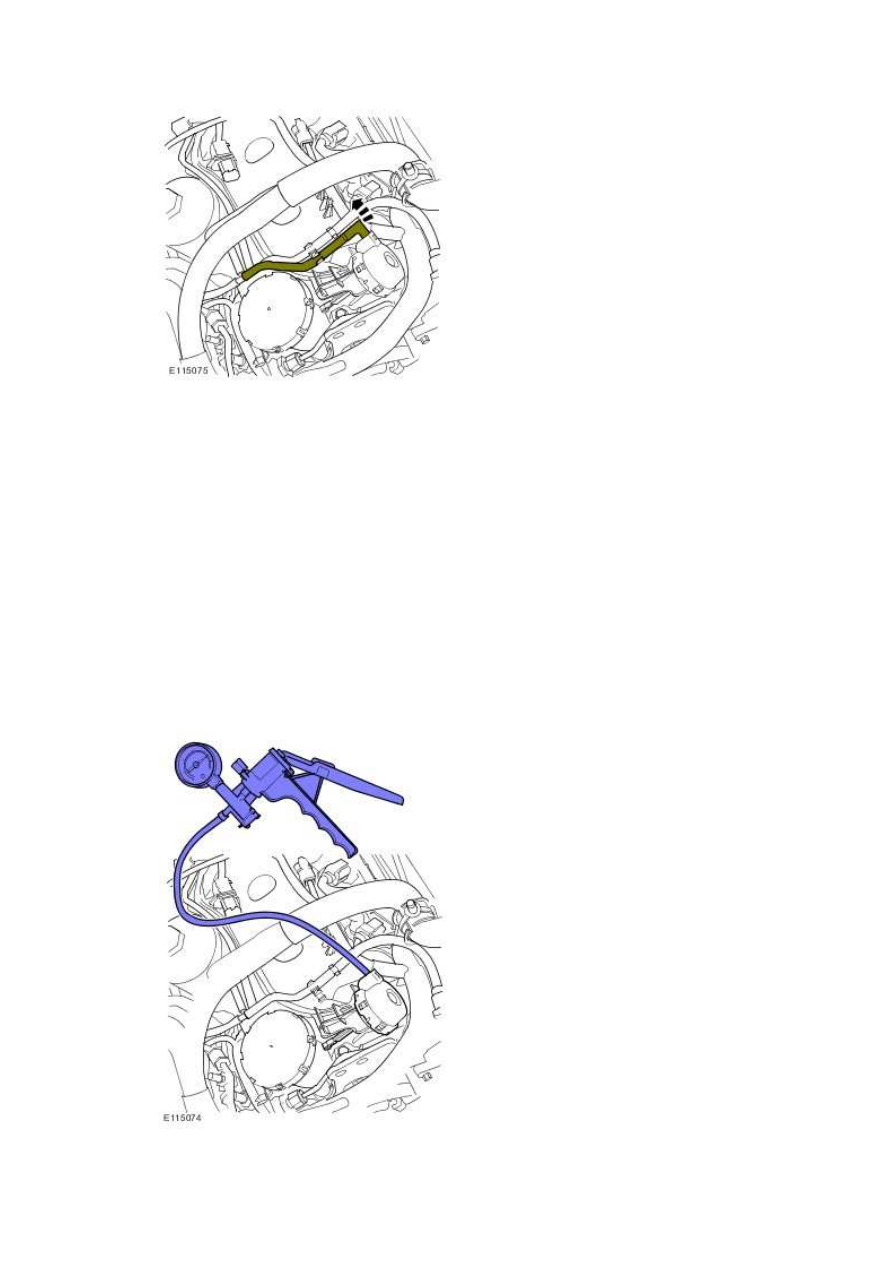

Using a vacuum gauge, check the port deactivation valve diaphragms.







8

.



NOTE:





Some variation in the illustrations may occur, but the essential information is always

correct.

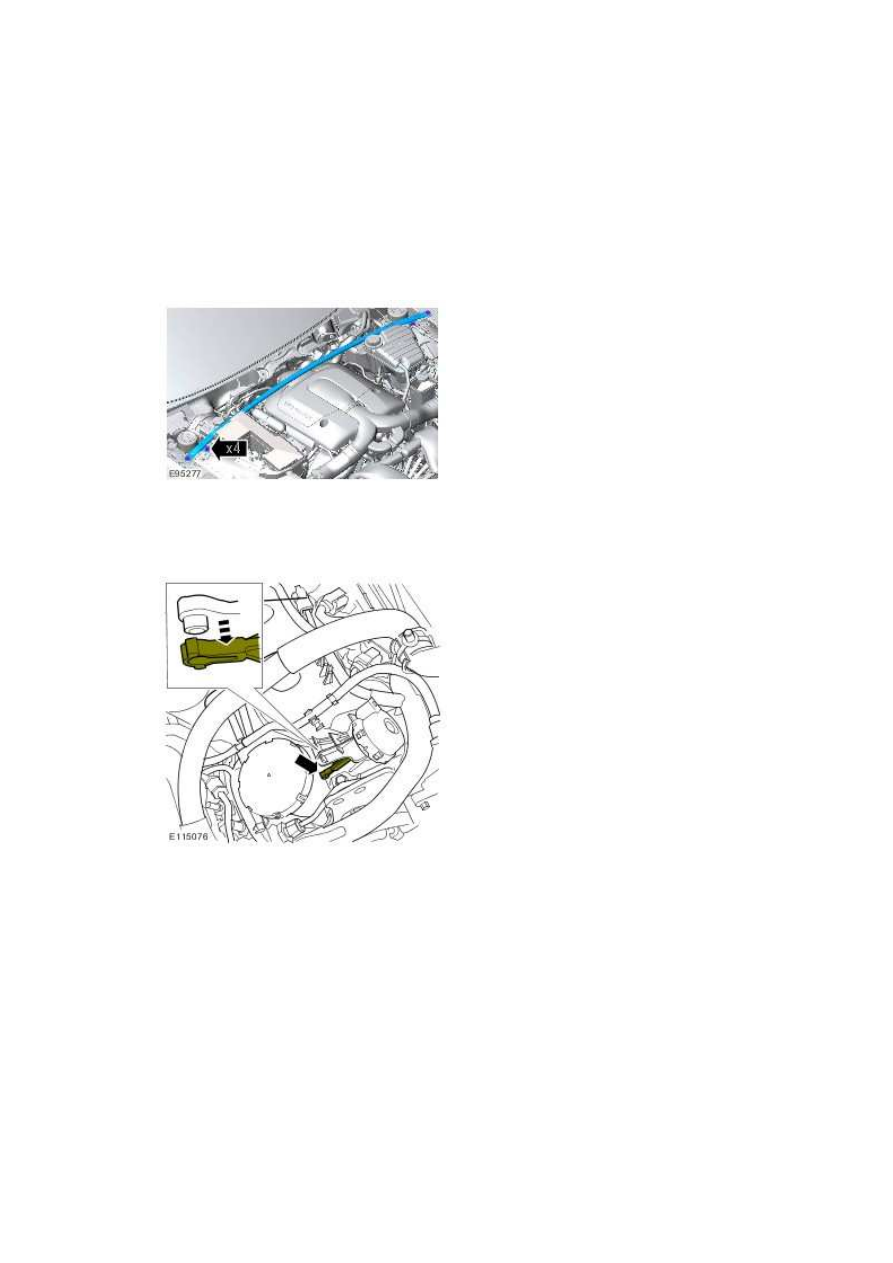

Remove the engine bay brace.







9 . Release the port deactivation valve connecting rod.







10

.



NOTE:





Cut the retaining clips off the old port deactivation diaphragm caps to aid removal.



NOTE:





Make sure the valve cover is not damaged during removal of the port deactivation

diaphragm cap.





www.

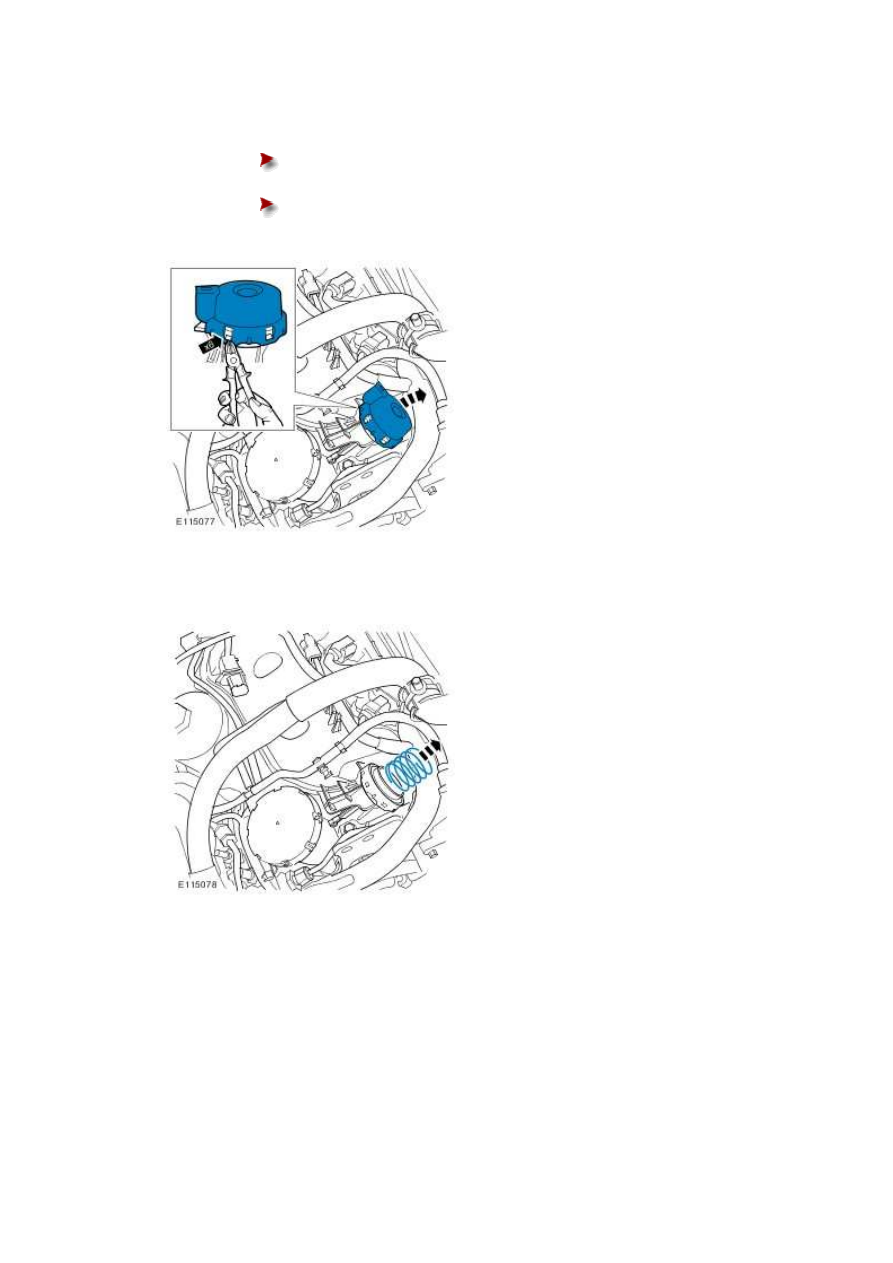

Remove the port deactivation valve cap.





Release the 6 clips.







Check the diaphragm for splits or damage.











11 . Remove the port deactivation valve spring.

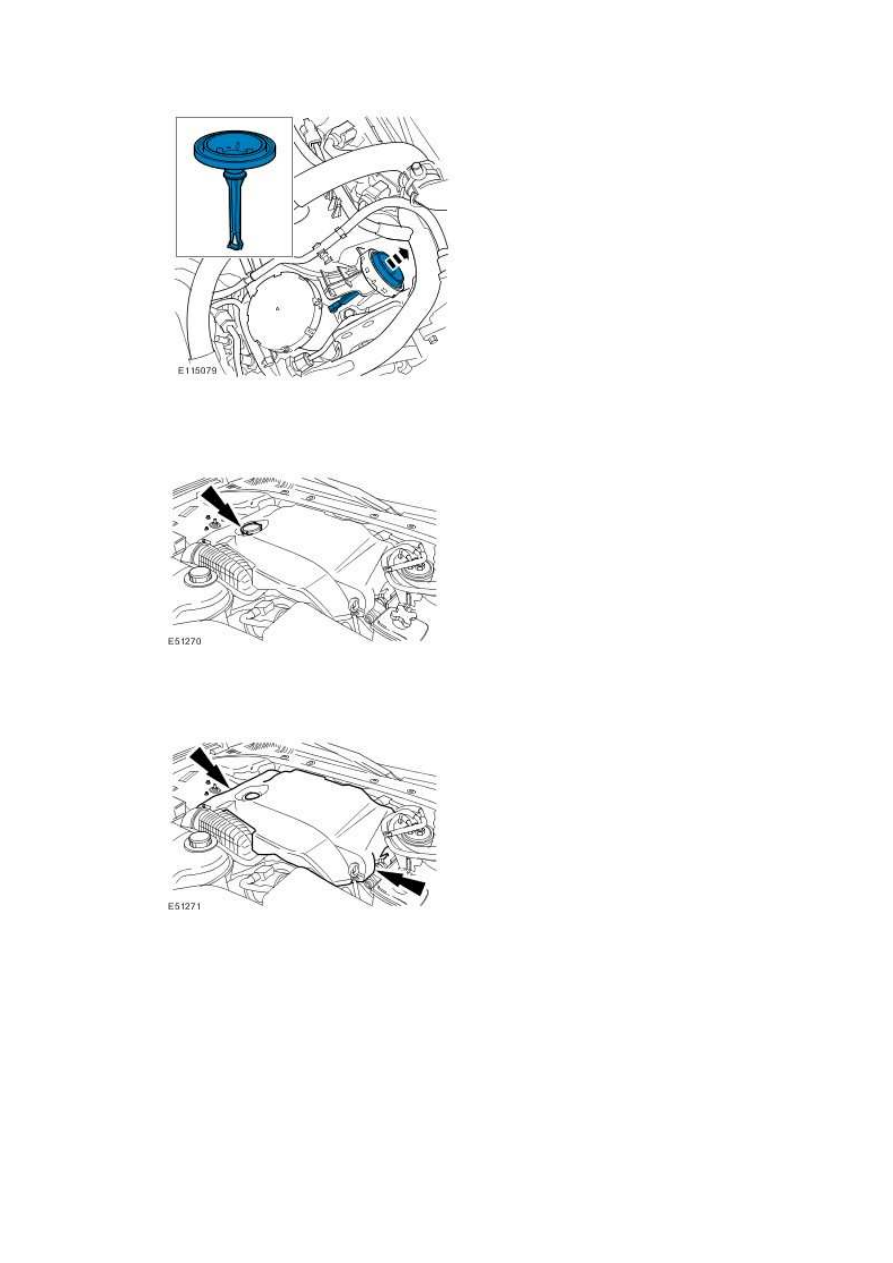

12 . Remove the port deactivation valve connecting rod and diaphragm.







13 . Remove the oil filler cap.







14 . Remove the engine cover.







Installation



1 . NOTE:





Apply a small amount water to the diaphragm to aid installation.
