4

.



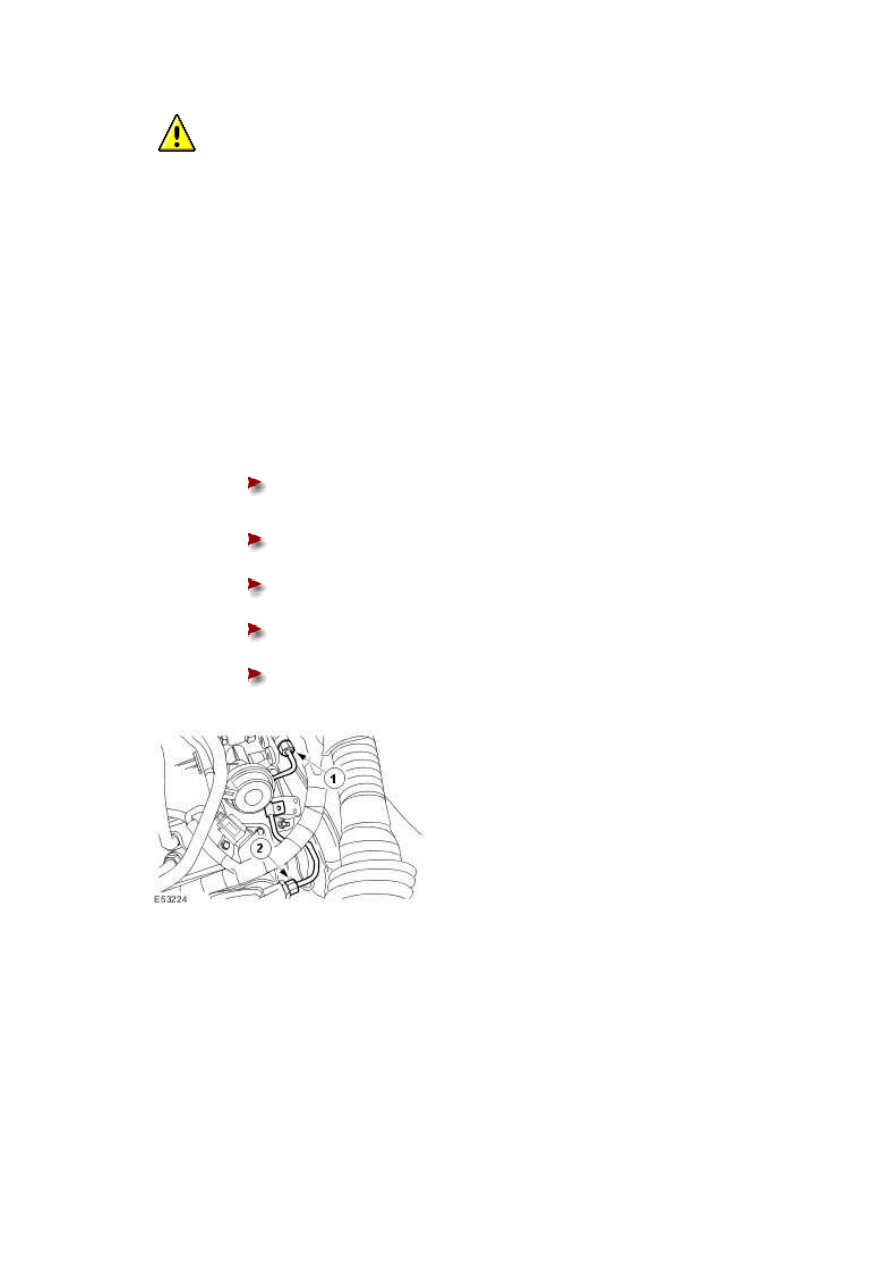

  CAUTION: Do not allow the unions to hit the olive ends of the high-pressure fuel

supply line as this may damage the ends of the line and allow foreign matter enter the fuel

injection system.





NOTE:





Left-hand shown, right-hand similar.



Install new high-pressure fuel supply line.



1)

Install the new high-pressure fuel supply line, tighten the fuel supply line

unions finger tight.







Tighten the high-pressure fuel supply line in the sequence shown in four

stages:







Stage 1: Tighten the high-pressure fuel supply line union 1 to 15 Nm.







Stage 2: Tighten the high-pressure fuel supply line union 2 to 15 Nm.







Stage 3: Tighten the high-pressure fuel supply line union 1 to 30 Nm.







Stage 4: Tighten the high-pressure fuel supply line union 2 to 30 Nm.











5 . NOTE:





Left-hand shown, right-hand similar.



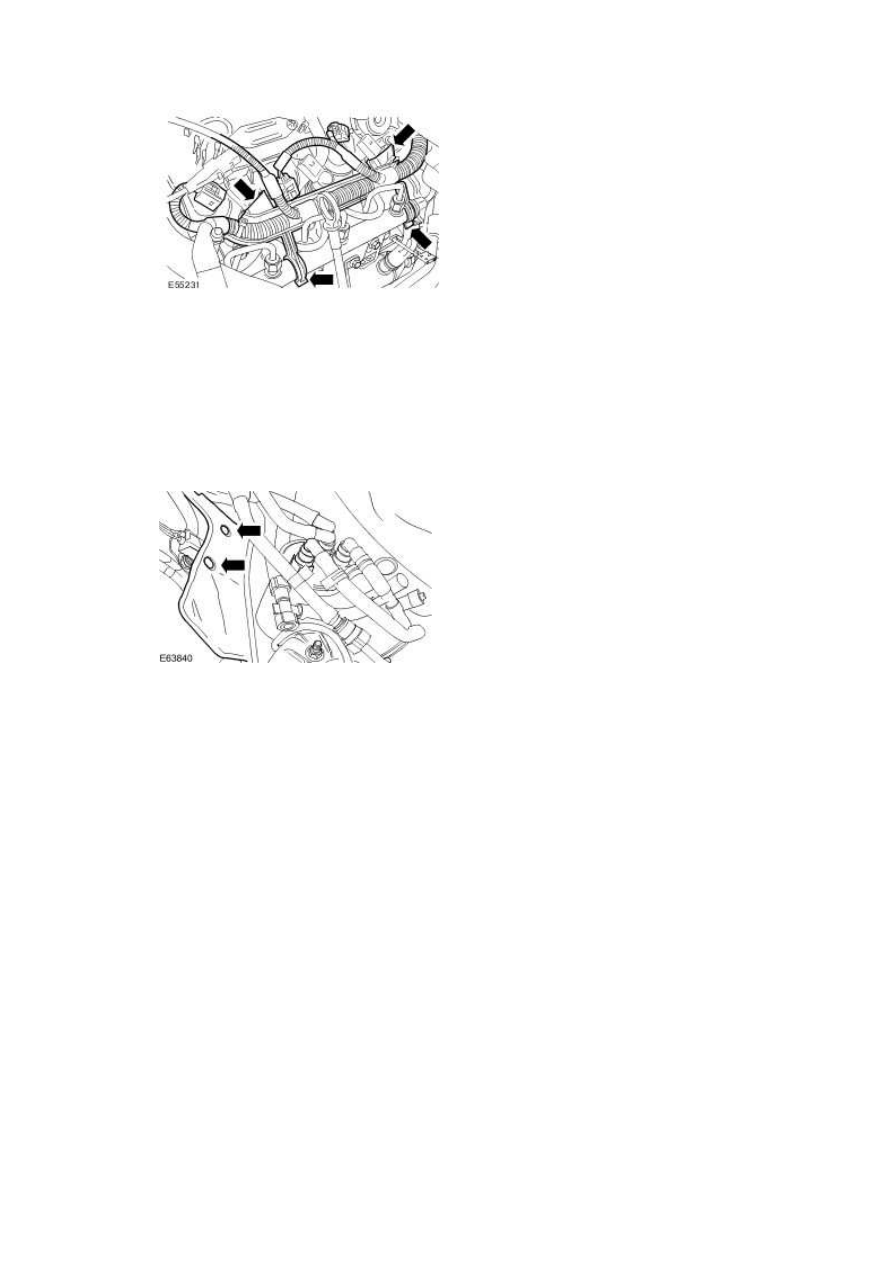

Attach the injector harness to the fuel rail.







6 . NOTE:





Left-hand shown, right-hand similar.



Install the injector sound proofing.







7 . Install the secondary bulkhead center panel.

For additional information, refer to Secondary Bulkhead Center Panel





8 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)







www.

Intake Air Shutoff Throttle

Removal

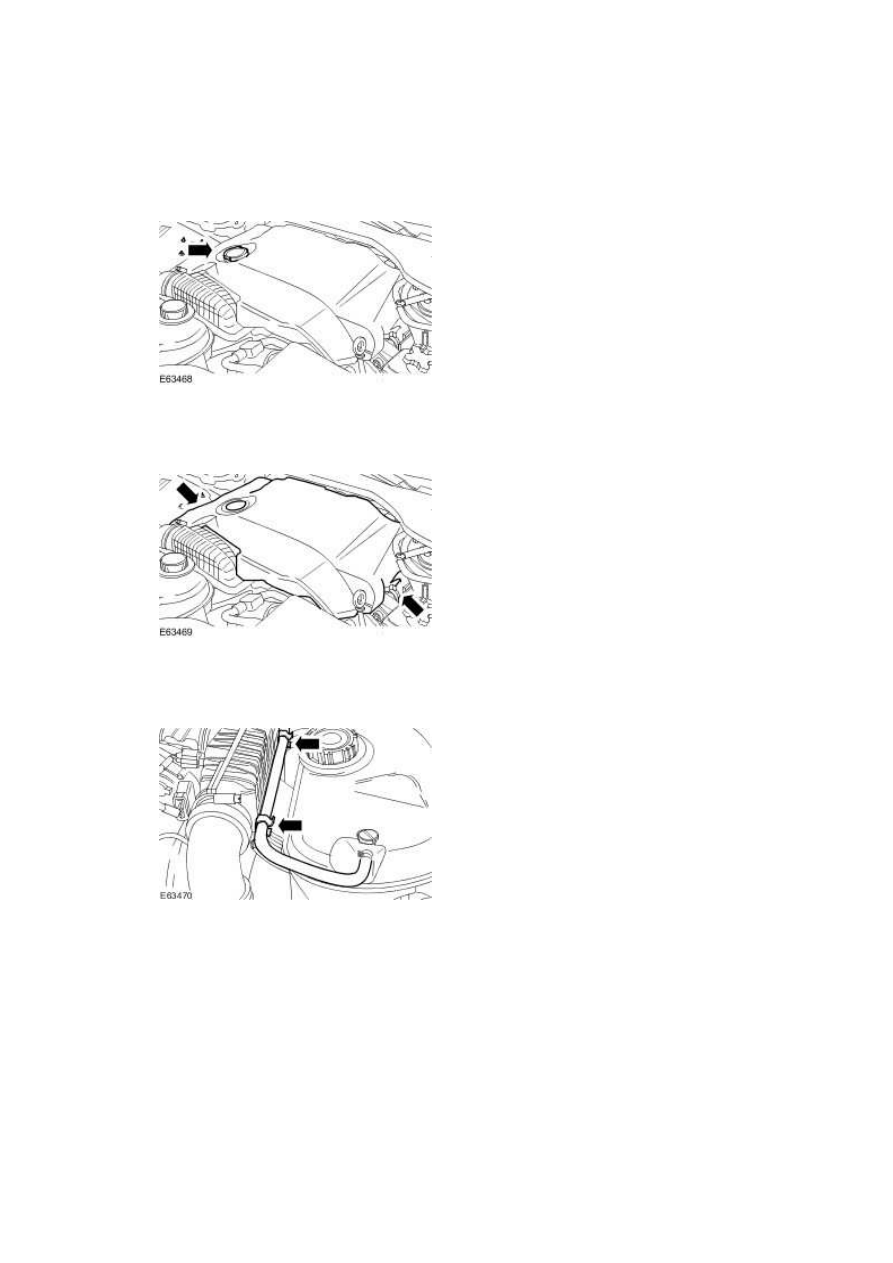

1 . Remove the oil filler cap.







2 . Remove the engine cover.

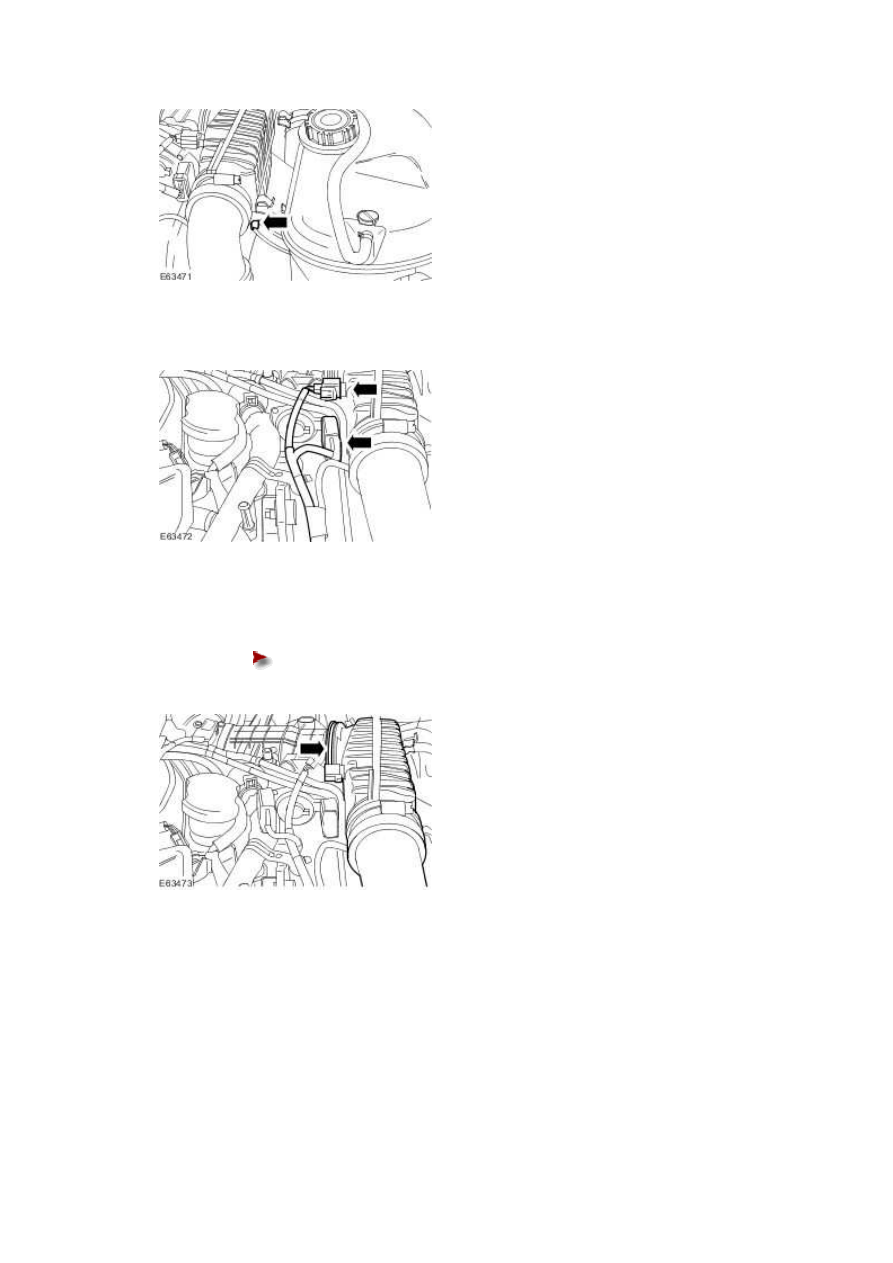

3 . Detach the coolant hose.







4 . Remove the retaining bolt.







5 . Disconnect the electrical connectors.







6 . Detach the intake air shutoff throttle elbow.





Release the retaining clip.











7 . Detach the vacuum hoses.
