Jaguar XJ (X350). Manual - part 699



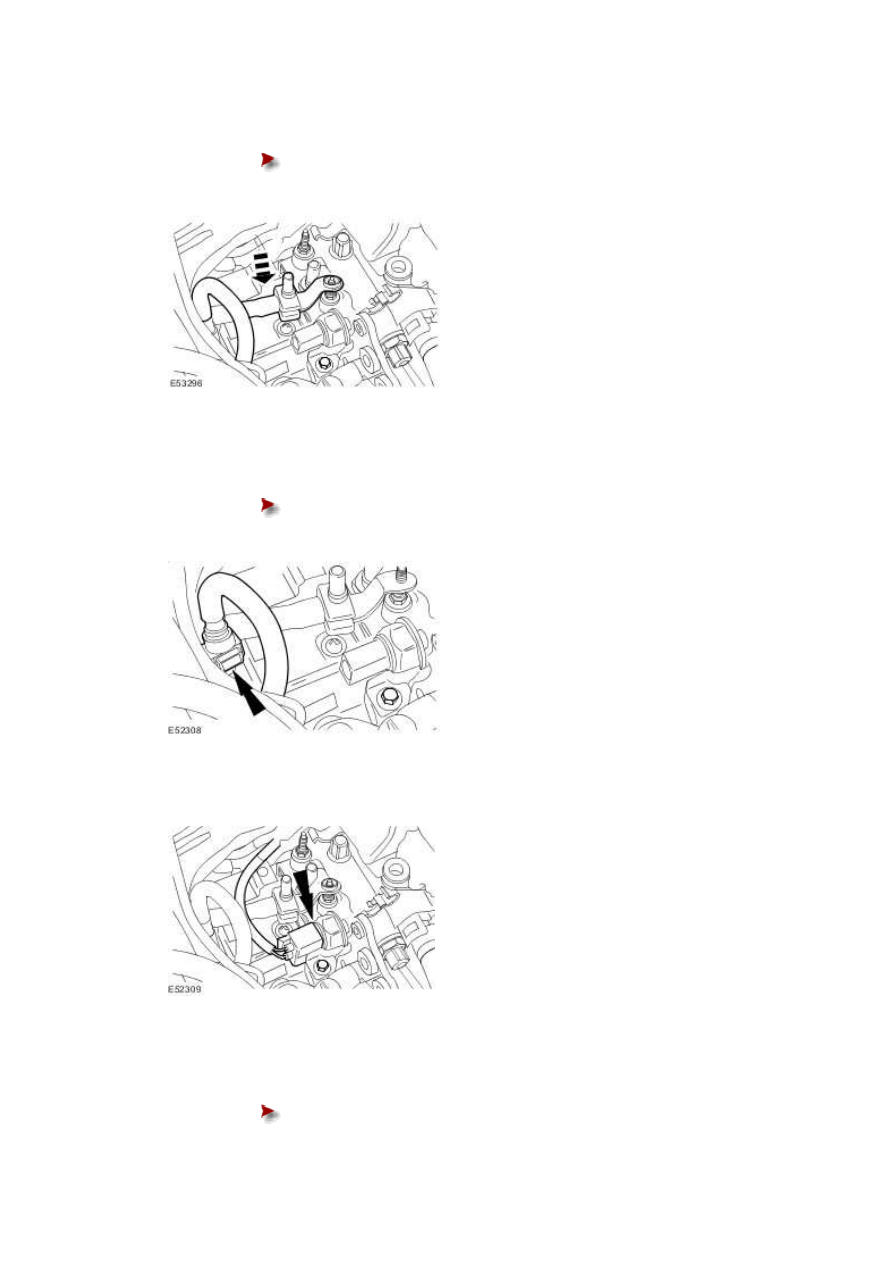

15 . Attach the fuel line.





Remove and discard the blanking caps.











16 . Connect the fuel line.





Remove and discard the blanking caps.











17 . Connect the FRP sensor electrical connector.







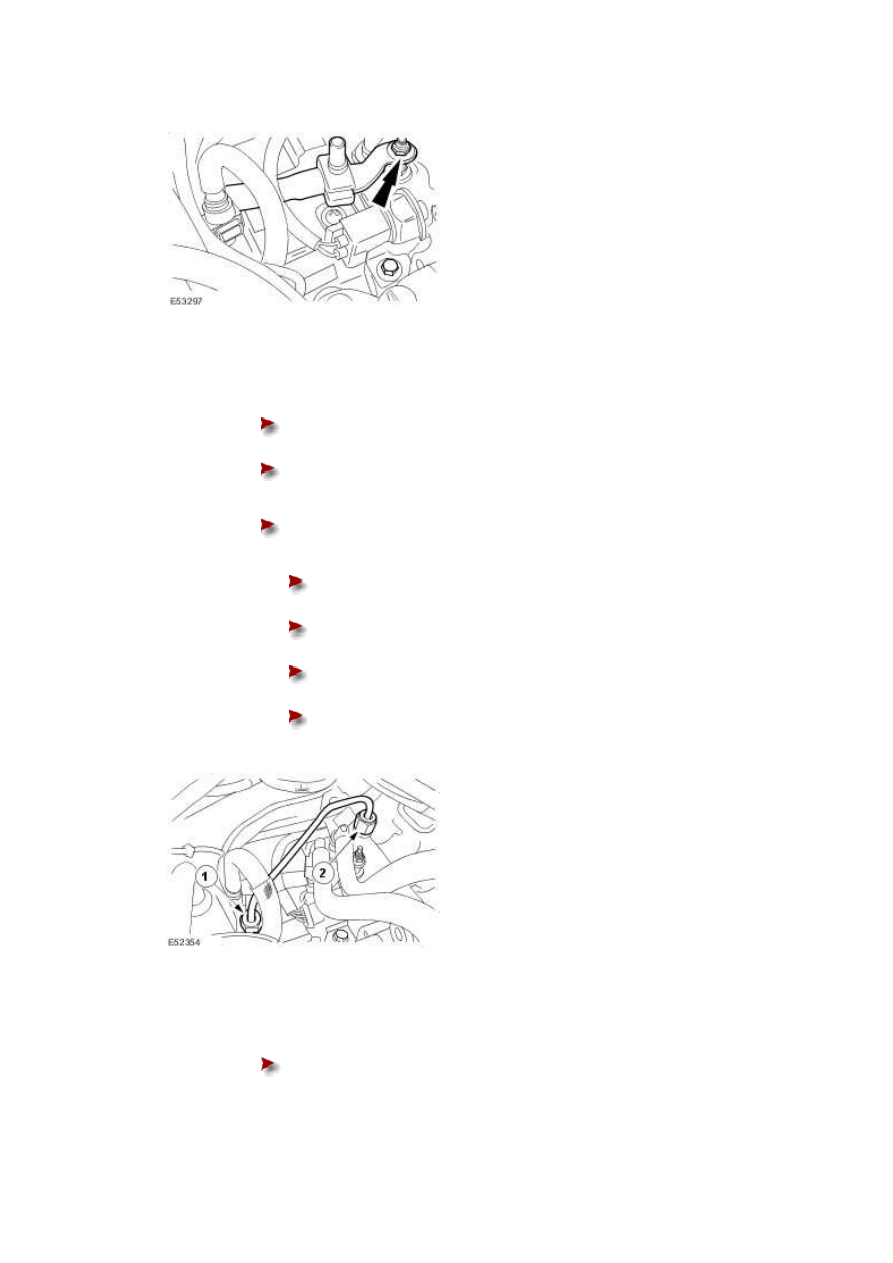

18 . Attach the fuel line retaining nut.





Tighten to 7 Nm.











19

.



Install a new high pressure fuel supply line.





Remove and discard the blanking caps.







Install but do not tighten the high pressure fuel supply line.







Tighten the high-pressure fuel supply line in the sequence shown in four

stages:







Stage 1: Tighten the high-pressure fuel supply line union 1 to 15 Nm.







Stage 2: Tighten the high-pressure fuel supply line union 2 to 15 Nm.







Stage 3: Tighten the high-pressure fuel supply line union 1 to 30 Nm.







Stage 4: Tighten the high-pressure fuel supply line union 2 to 30 Nm.

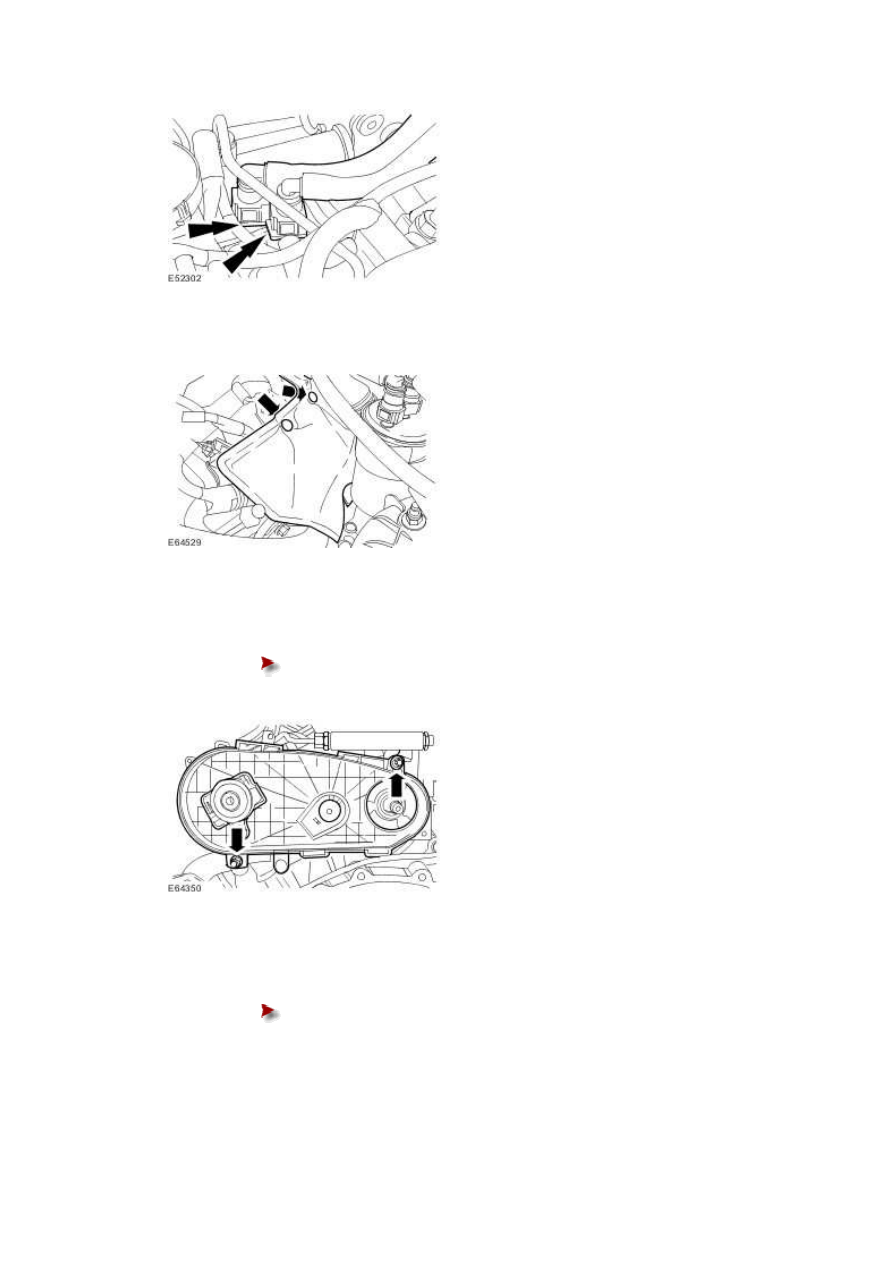

20 . Connect the low pressure fuel inlet and return lines.





Remove and discard the blanking caps.





www.







21 . Install the fuel injector sound proofing.







22 . Install the fuel injection pump belt rear cover.





Tighten to 7 Nm.

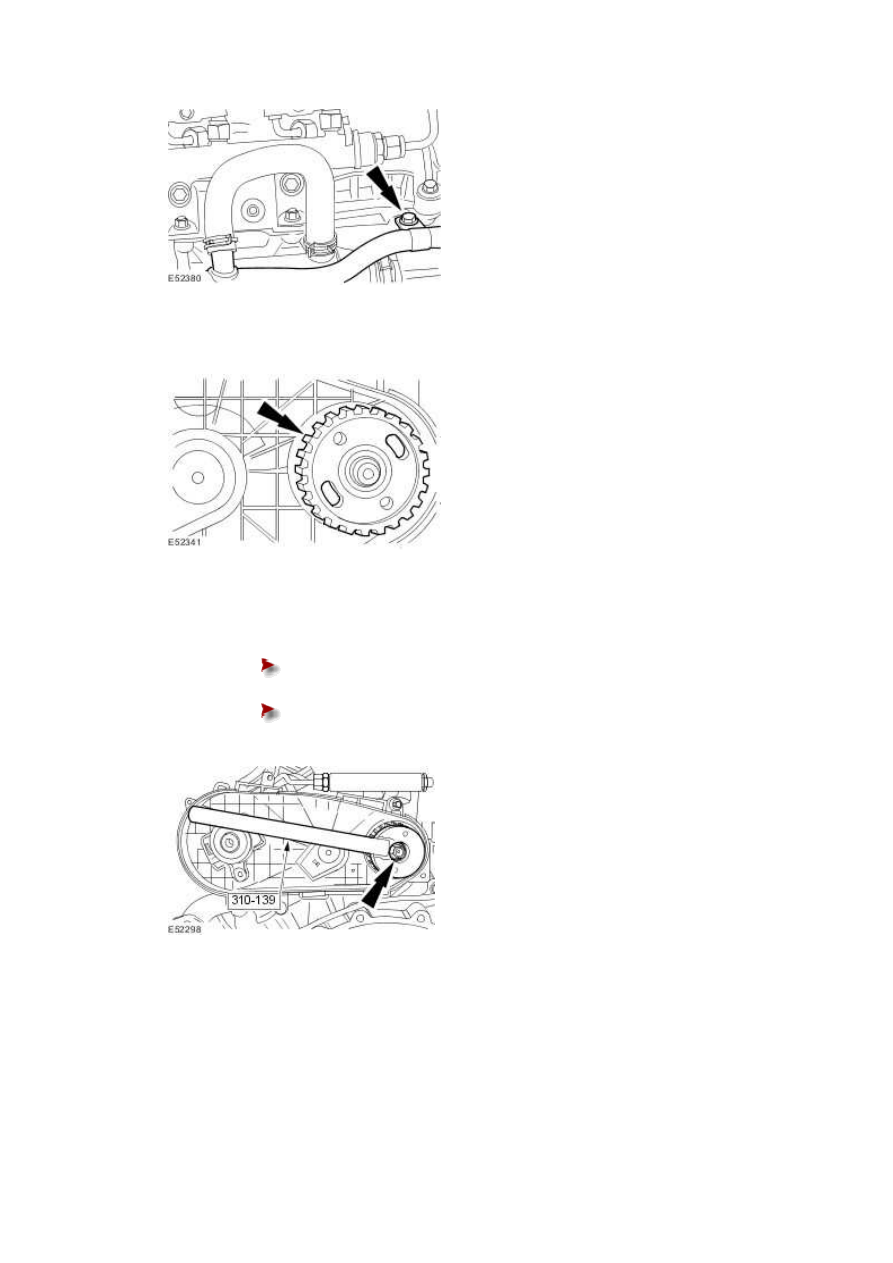

23 . Attach the EGR coolant outlet tube.





Tighten to 10 Nm.











24 . Install the fuel injection pump pulley.







25 . Install the retaining nut.





Using the special tool, retain the fuel injection pump pulley.







Tighten to 50 Nm.











26 . Install the camshaft rear pulley.
