Jaguar XJ (X350). Manual - part 694

  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all

times and always observe fuel handling precautions. Failure to follow these instructions

may result in personal injury.





  WARNING: Do not carry out any repairs to the fuel system with the engine running.

The fuel pressure within the high-pressure system can be as high as 1650 bar. Failure to

follow this instruction may result in personal injury.





  CAUTION: Make sure the workshop area in which the vehicle is being worked on is

as clean and as dust free as possible. Foreign matter from work on clutches, brakes or from

machining or welding operations can contaminate the fuel system and may result in later

malfunction.





  CAUTION: Always carry out the cleaning process before carrying out any repairs to

the fuel injection system components. Failure to follow this instruction may result in

foreign matter ingress to the fuel injection system.





  CAUTION: Diesel fuel injection equipment is manufactured to very precise

tolerances and fine clearances. It is therefore essential that absolute cleanliness is

observed when working with these components. Always install blanking caps to any open

orifices or lines.





  CAUTION: Do not disassemble or clean inside the fuel pump, even with an ultrasonic

cleaner. Always install a new fuel pump when required.





NOTE:





If the fuel pump has suffered a major mechanical failure, new fuel injectors should also

be installed.





Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect







2 . Remove the secondary bulkhead center panel.

For additional information, refer to Secondary Bulkhead Center Panel

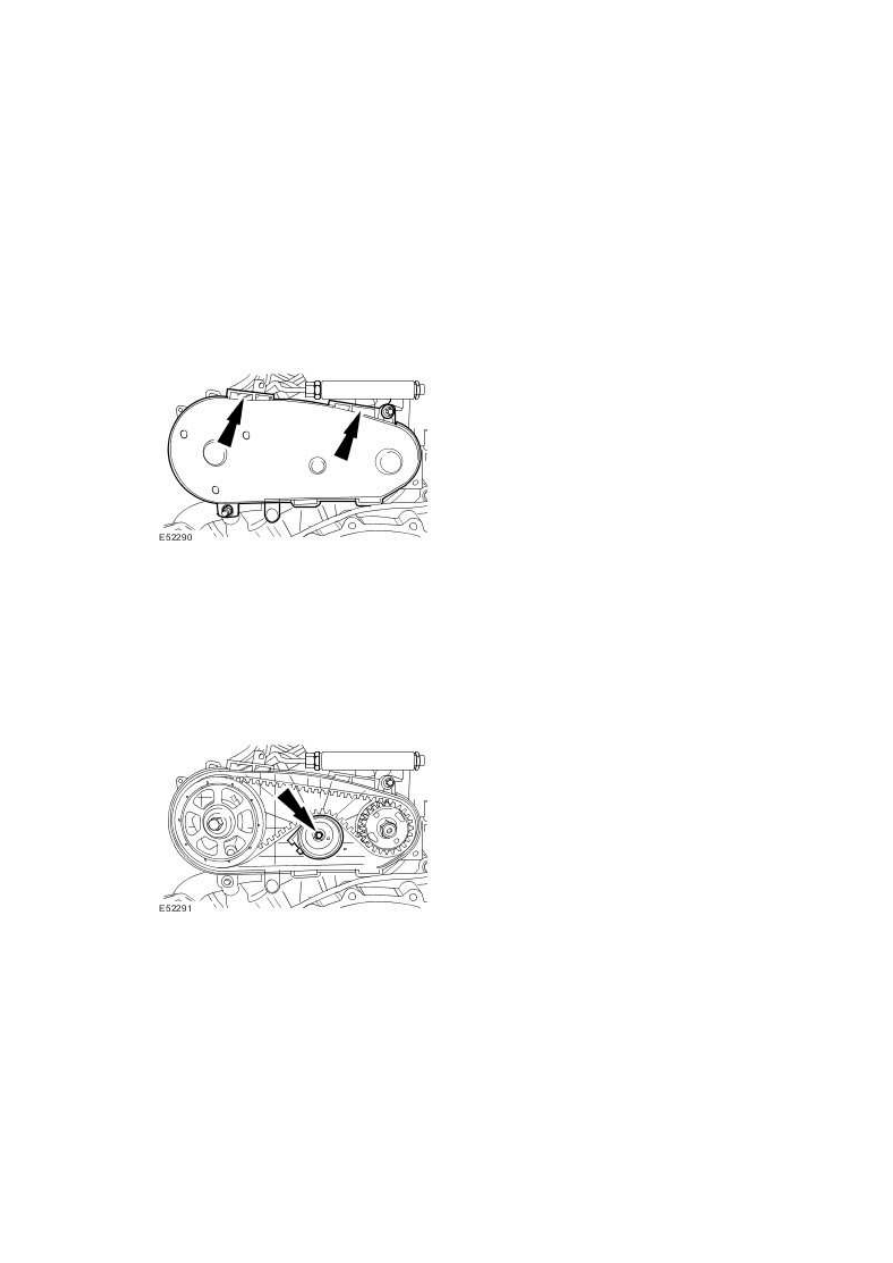

3 . Remove the fuel injection pump belt cover.







4 . NOTE:





The fuel injection pump belt is not timed to the engine.



Remove and discard the fuel injection pump belt tensioner.







5

.



NOTE:





The fuel injection pump rotates in an anti-clockwise direction when viewed from the

rear of the engine.





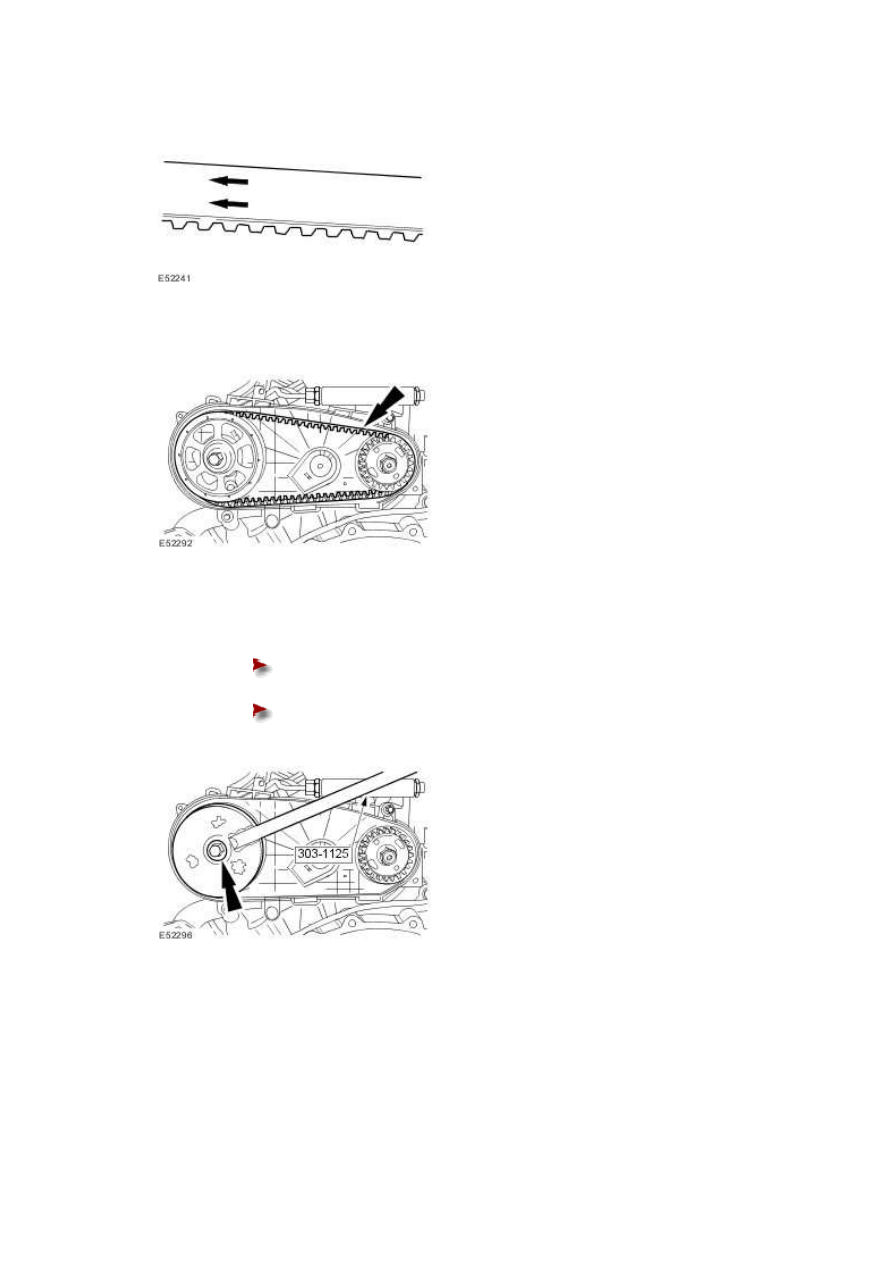

Note the direction of rotation of the fuel injection pump belt.

www.







6 . Remove and discard the fuel injection pump belt.







7 . Remove the camshaft rear pulley retaining bolt.





Using the special tool, retain the camshaft rear pulley.







Remove and discard the camshaft rear pulley retaining bolt.











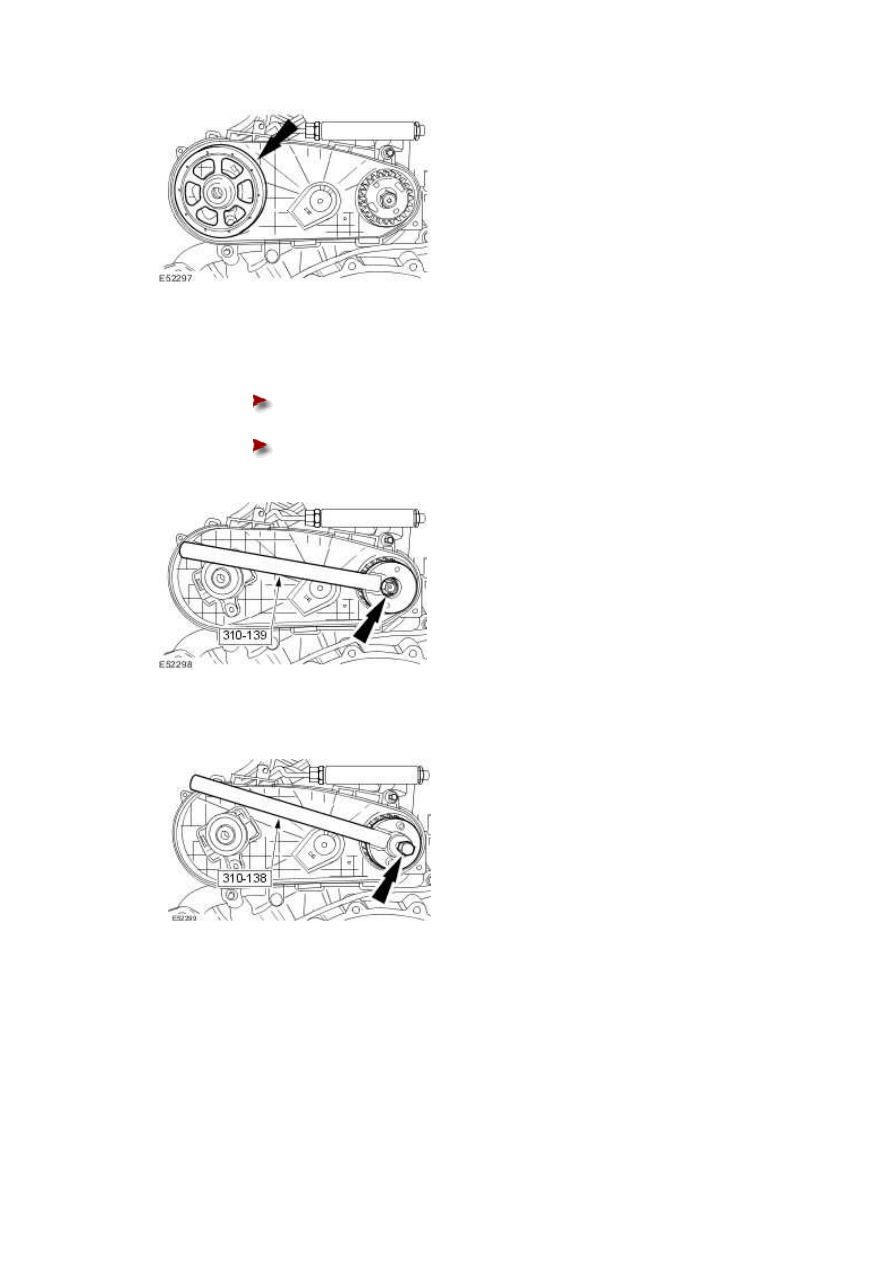

8 . Remove the camshaft rear pulley.







9 . Remove the injection pump pulley retaining nut.





Using the special tool, retain the fuel injection pump pulley.







Remove the injection pump pulley retaining nut.











10 . Using the special tool, remove the fuel injection pump pulley.







11 . Detach the exhaust gas recirculation (EGR) coolant outlet tube.
