physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 3 (INJ4)



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

PINPOINT TEST  G552275p11 : FUEL
INJECTOR AND CIRCUIT, CYLINDER 4

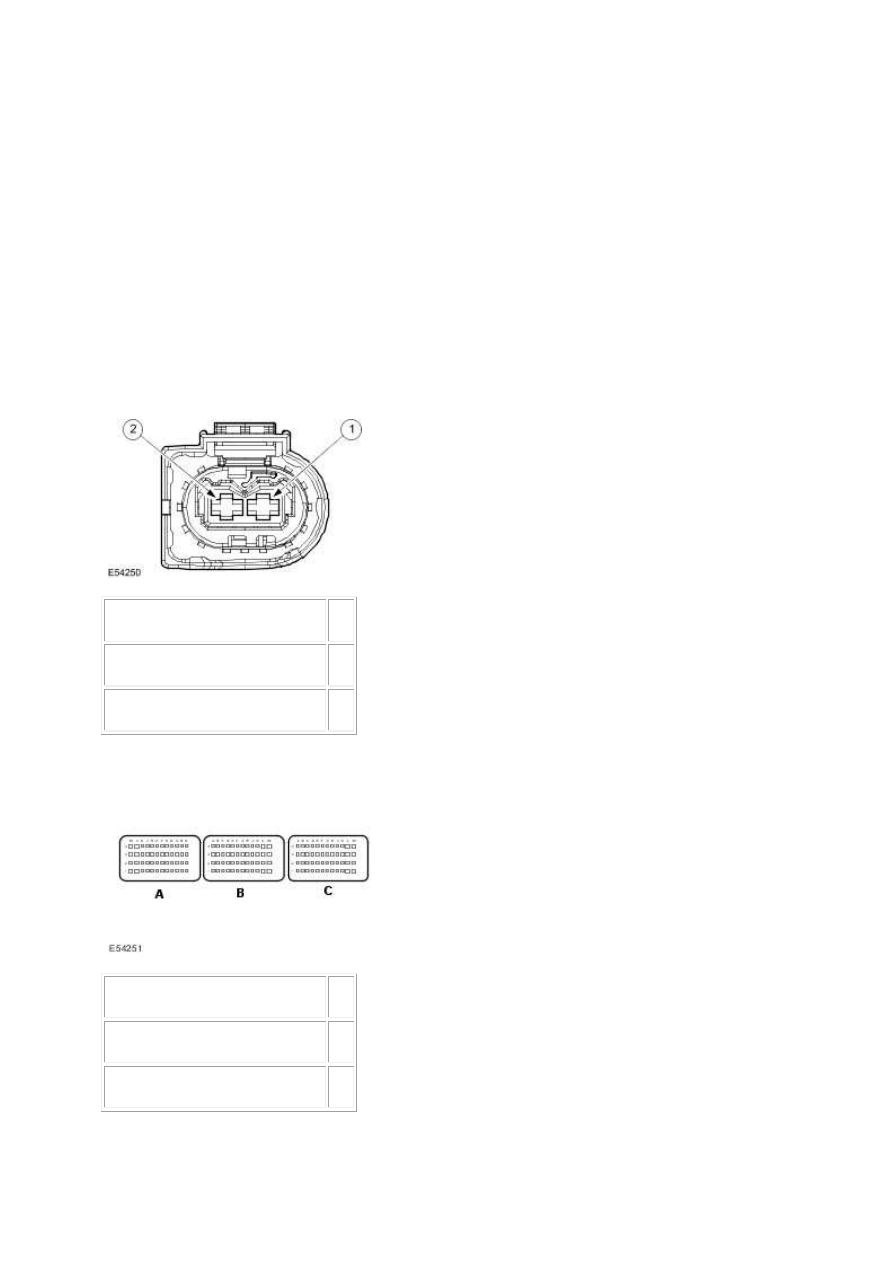

G552275t67 : CHECK THE COMPONENT RESISTANCE

1.



Circuit



Pin

Fuel injector, cylinder 4 - ground  01



Fuel injector, cylinder 4 - control  02





2.



Circuit



Pin

Fuel injector, cylinder 4 - ground  L2



Fuel injector, cylinder 4 - control  L1





3. Key off. 4. Disconnect the fuel injector 4 (INJ1) connector, C45. 5. Measure the resistance between:

C45, component side  C45, component side

Pin 02



Pin 01





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t68.





-> No

INSTALL a new fuel injector.

Fuel Injector (18.10.01)  Clear any DTCs, test the system for normal operation.

G552275t68 : CHECK THE COMBINED FUEL INJECTOR AND HARNESS
RESISTANCE

1. Key off. 2. Connect the fuel injector 4 (INJ1) connector, C45. 3. Disconnect the ECM connector,

C100. 4. Measure the resistance between:

C100, harness side  C100, harness side

Pin L1



Pin L2





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t71.





-> No

GO to Pinpoint Test  G552275t69.



G552275t69 : CHECK FOR SIGNAL AND RETURN CIRCUITS SHORT CIRCUIT
TO EACH OTHER

1. Measure the resistance between:

C100, harness side  C100, harness side

Pin L1



Pin L2





www.

Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t70.





-> No

GO to Pinpoint Test  G552275t75.



G552275t70 : CHECK THE FUEL INJECTOR CIRCUIT FOR HIGH RESISTANCE

1. Disconnect the fuel injector 4 (INJ1) connector, C45. 2. Measure the resistance between:

C45, harness side  C100, harness side

Pin 02



Pin L1



Pin 01



Pin L2





Are the resistances less than 10 ohm?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 4 (INJ1) connector - ECM connector - Fuel injector 4 (INJ1)



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G552275t71 : CHECK THE FUEL INJECTOR CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1. Key on, engine off. 2. Measure the resistance between:

C100, harness side

Battery



Pin L1



Negative terminal

Pin L2



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t73.





-> No

GO to Pinpoint Test  G552275t72.



G552275t72 : CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE
HARNESS OR THE FUEL INJECTOR

1. Key off. 2. Disconnect the fuel injector 4 (INJ1) connector, C45. 3. Key on, engine off. 4. Measure

the resistance between:

C100, harness side

Battery



Pin L1



Negative terminal

Pin L2



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 4 (INJ1)



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552275t73 : CHECK THE FUEL INJECTOR CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

C100, harness side

Battery



Pin L1



Positive terminal

Pin L2



Positive terminal



Are the resistances greater than 100 Kohms?
