Throttle Body - Vehicles With:
Supercharger, VIN Range: G00442-
>G45703 (19.70.04)

Removal



1

.



  WARNING: When relieving cooling system pressure, cover the expansion tank cap

with a thick cloth to prevent the possibility of scalding. Failure to follow these instructions

may result in personal injury.





Remove the expansion tank cap to relieve the cooling system pressure.







2

.



  CAUTION: Do not attempt to clean the throttle body. The bore and the throttle

plate has a special coating applied during manufacture which should not be removed.





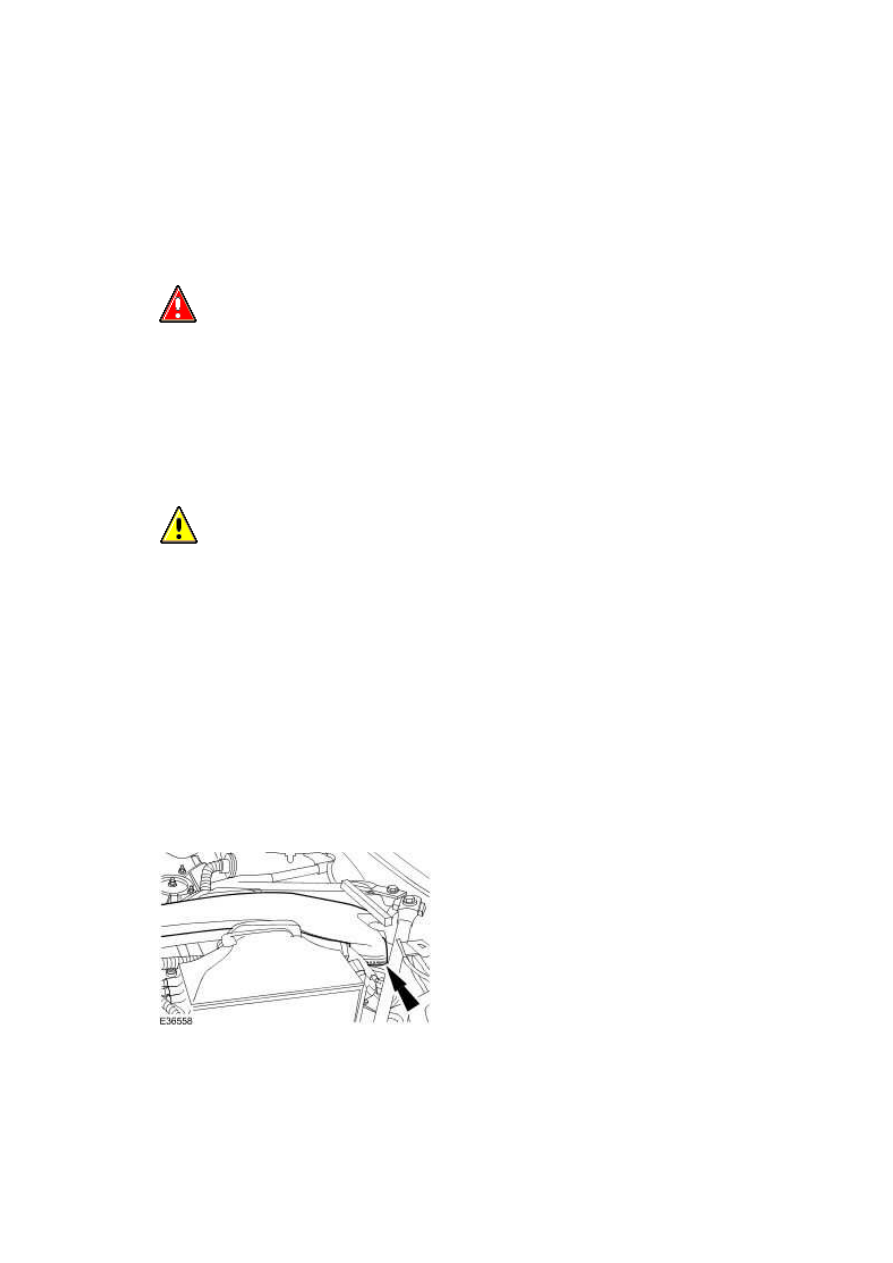

Remove the air outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)







3 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





4 . Remove the throttle body intake pipe.







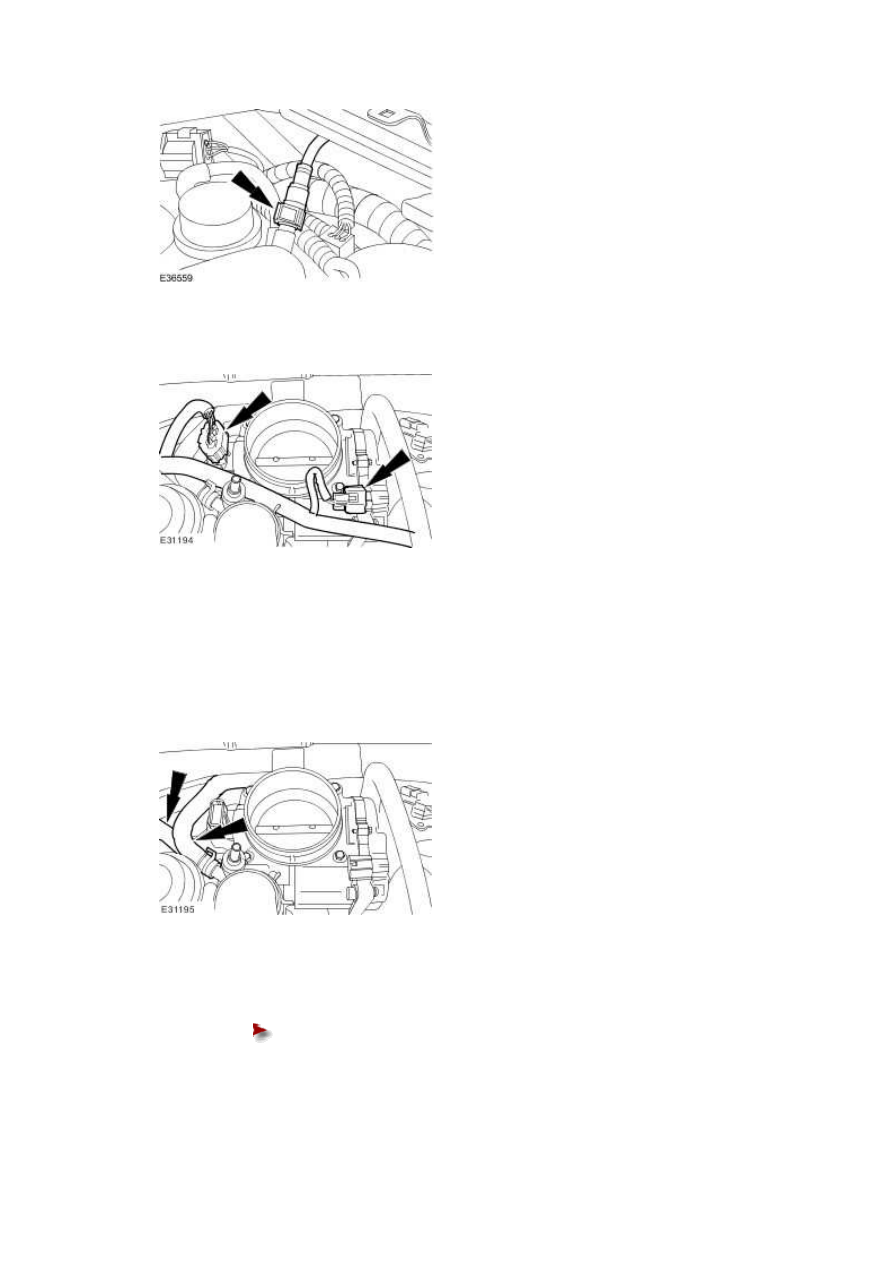

5 . Detach the brake servo pipe.







6 . Disconnect the throttle body electrical connectors.







7 . NOTE:





Cap the coolant hoses to minimize coolant loss.



Detach the coolant hoses from the throttle body.







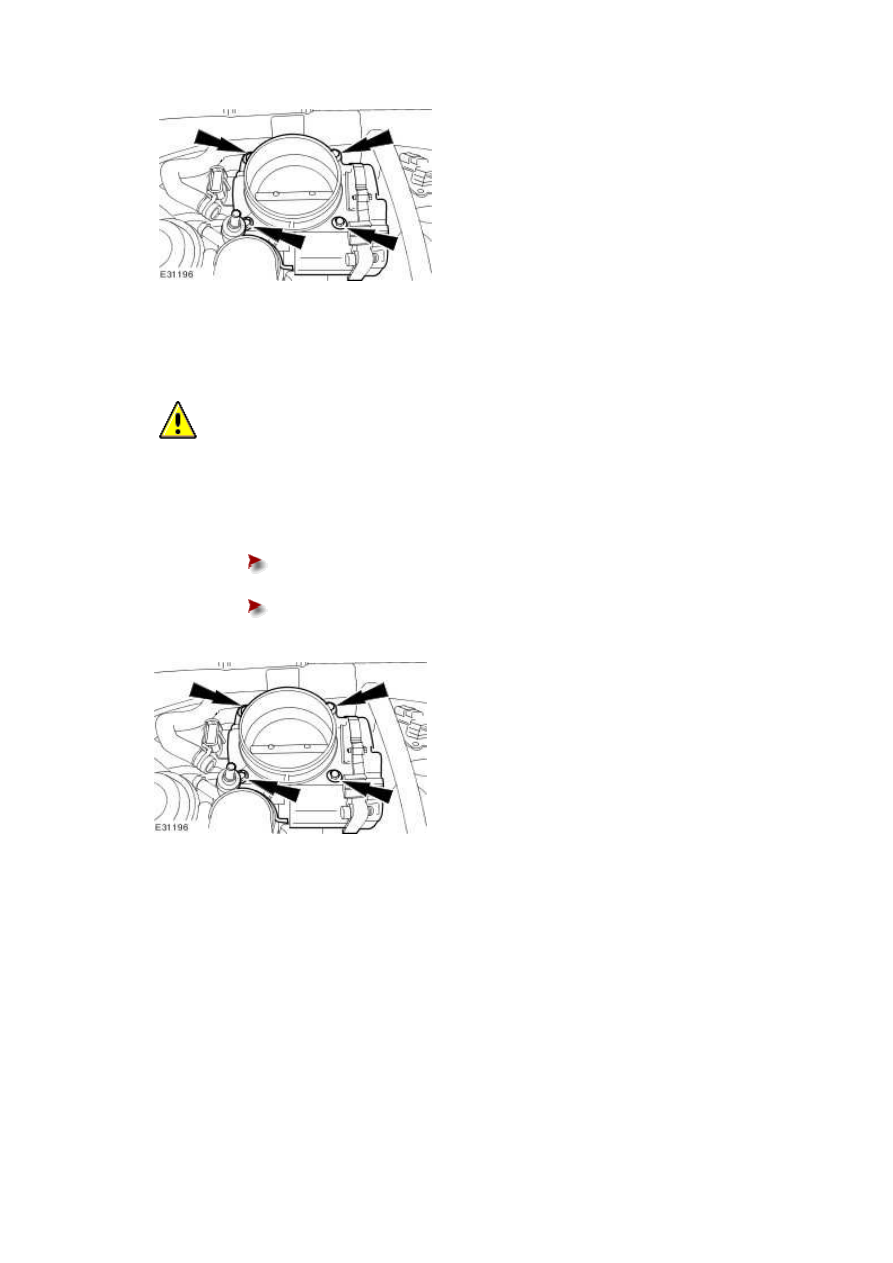

8 . Remove the throttle body.





Remove and discard the gasket.





www.







Installation



1

.



  CAUTION: Do not attempt to clean the throttle body. The bore and the throttle

plate has a special coating applied during manufacture which should not be removed.





To install, reverse the removal procedure.





Install a new throttle body gasket.







Tighten to 10 Nm.











2 . Check and top up the cooling system.







Throttle Body - Vehicles With:
Supercharger, VIN Range: G45704-
>G99999 (19.70.04)

Removal



1

.



  WARNING: When relieving cooling system pressure, cover the expansion tank cap

with a thick cloth to prevent the possibility of scalding. Failure to follow these instructions

may result in personal injury.





Remove the expansion tank cap to relieve the cooling system pressure.







2 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





3

.



  CAUTION: Do not attempt to clean the throttle body. The bore and the throttle

plate has a special coating applied during manufacture which should not be removed.





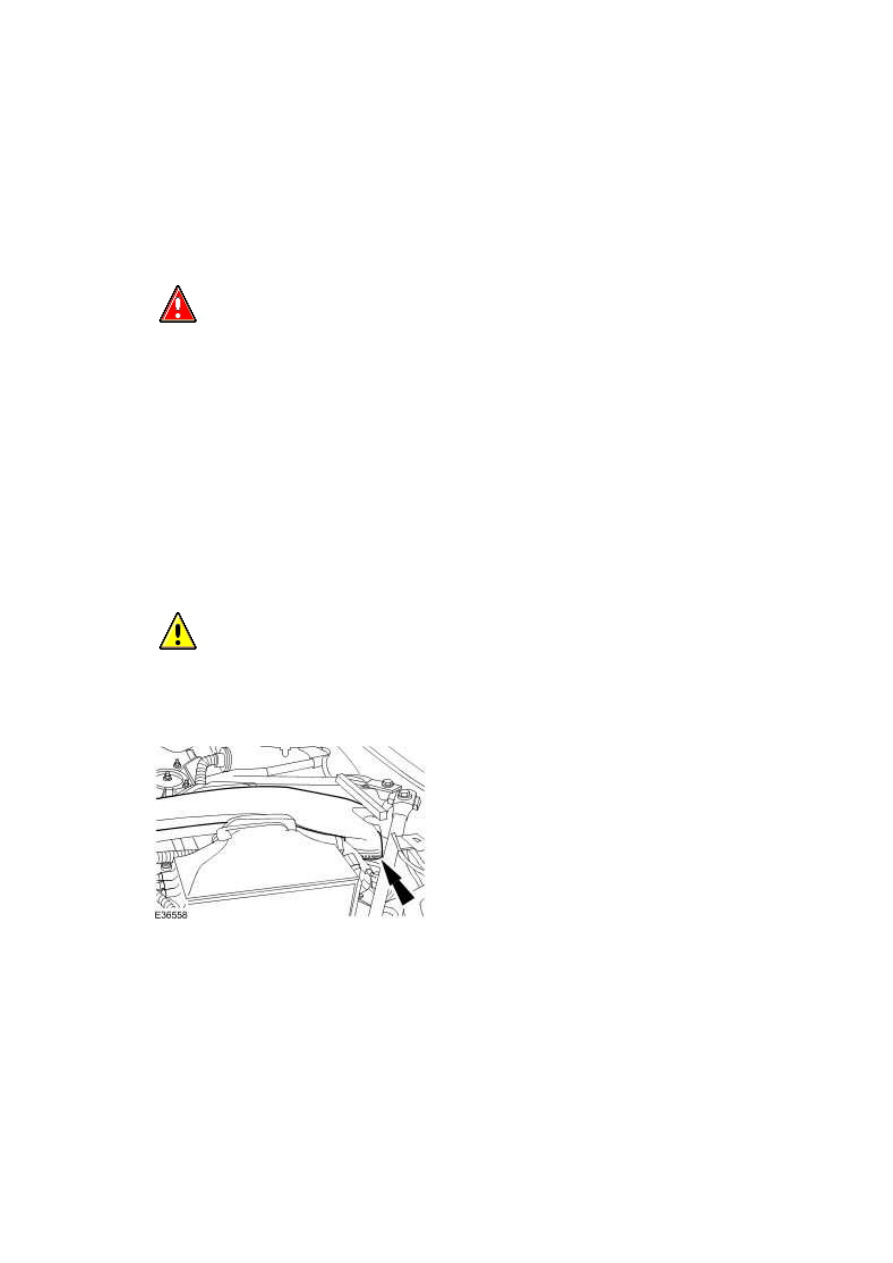

Remove the throttle body intake pipe.







4 . Disconnect the brake servo pipe.
