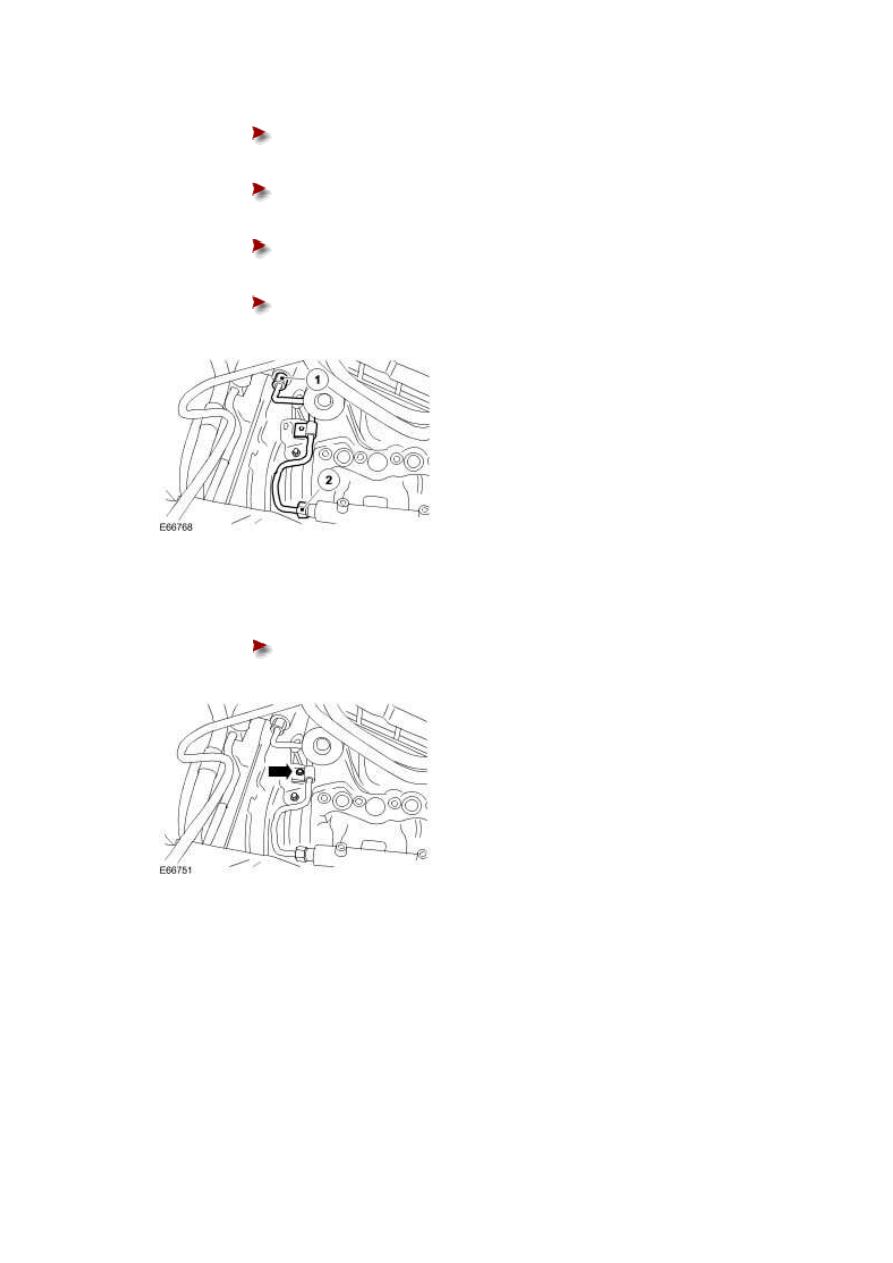

Tighten the high-pressure fuel supply line union 1 to fuel diverter rail to 15

Nm.







Tighten the high-pressure fuel supply line union 2 to fuel rail to 15 Nm.







Tighten the high-pressure fuel supply line union 1 to fuel diverter rail to 30

Nm.







Tighten the high-pressure fuel supply line union 2 to fuel rail to 30 Nm.











8 . Install the high-pressure fuel supply line retaining bolt.





Tighten to 10 Nm.











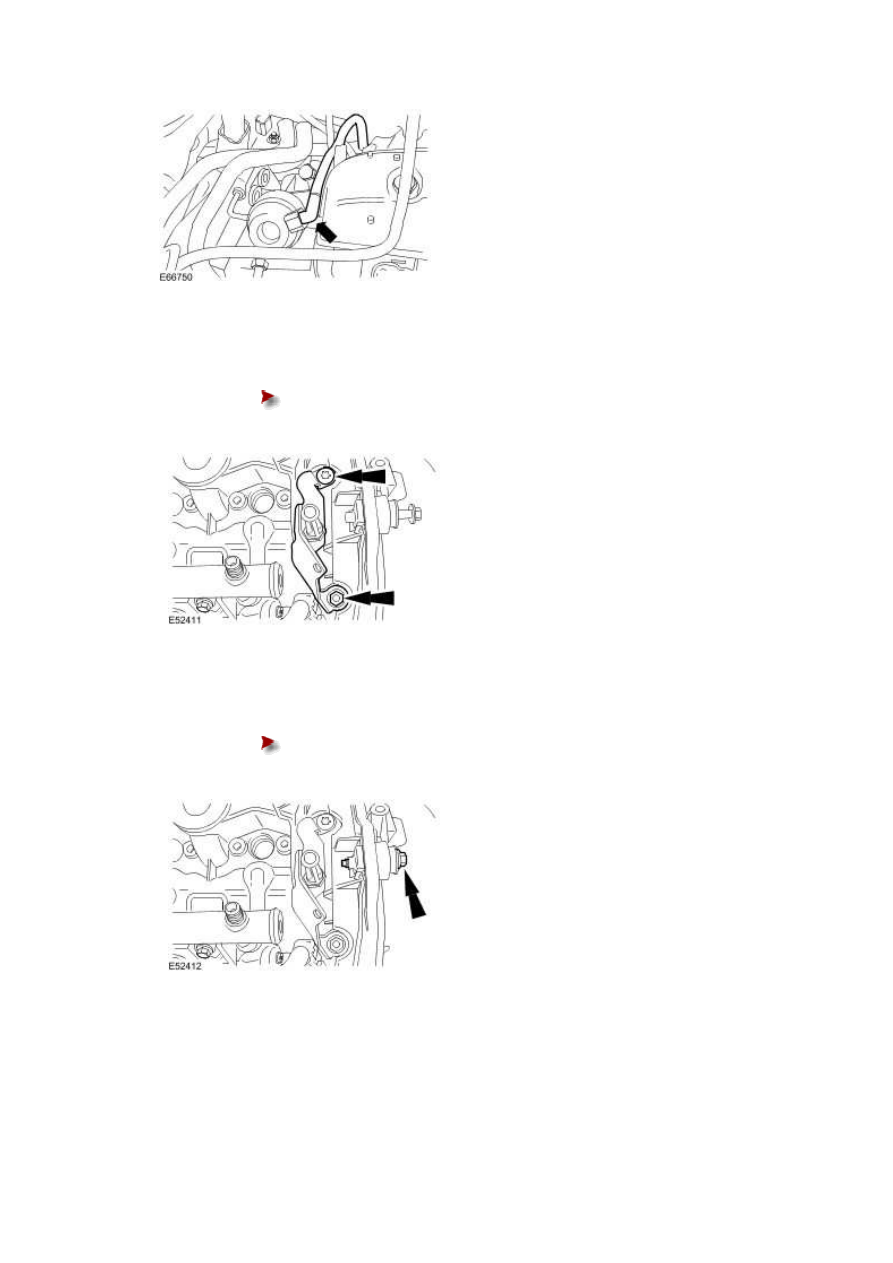

9 . Connect the port deactivation vacuum pipe.







10 . Install the engine cover mounting bracket.





Tighten to 4 Nm.











11 . Tighten the right-hand timing cover retaining bolt.





Tighten to 10 Nm.

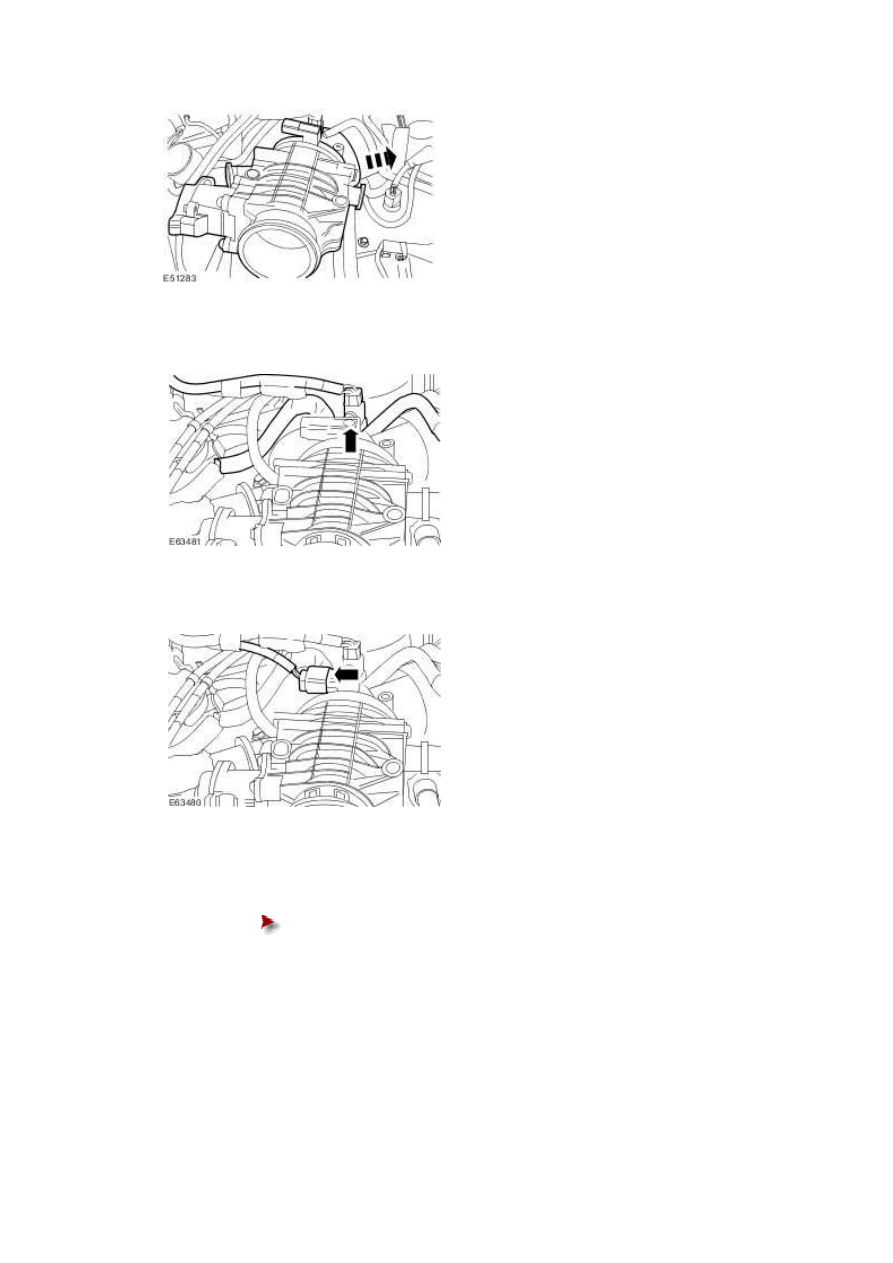

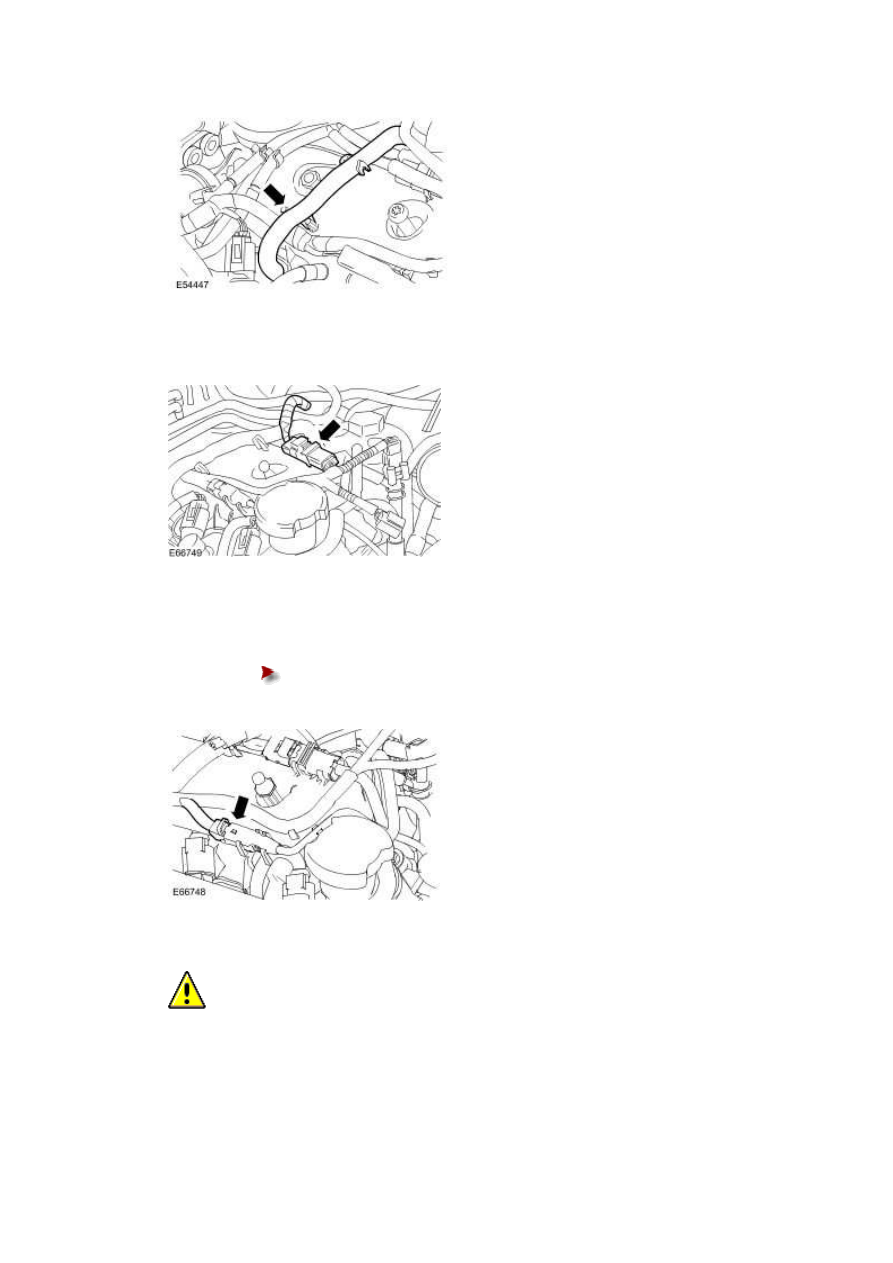

12 . Attach the engine breather pipe.

www.







13 . Attach the glow plug electrical connector to the valve cover.







14 . Connect the KS electrical connector.





Attach the KS electrical connector to the valve cover.











15

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.





Install the intake air shutoff throttle.







16 . Attach the fuel return line valve onto the intake air shutoff throttle.







17 . Connect the MAP sensor electrical connector.







18 . Install the intake air shutoff throttle retaining bolt.





Tighten to 10 Nm.
