Jaguar XJ (X350). Manual - part 573







25

.



Using the pneumatic vacuum gun, vacuum foreign material from the fuel injectors and the

fuel rail.

For additional information, refer to Fuel Injection Component Cleaning







26

.



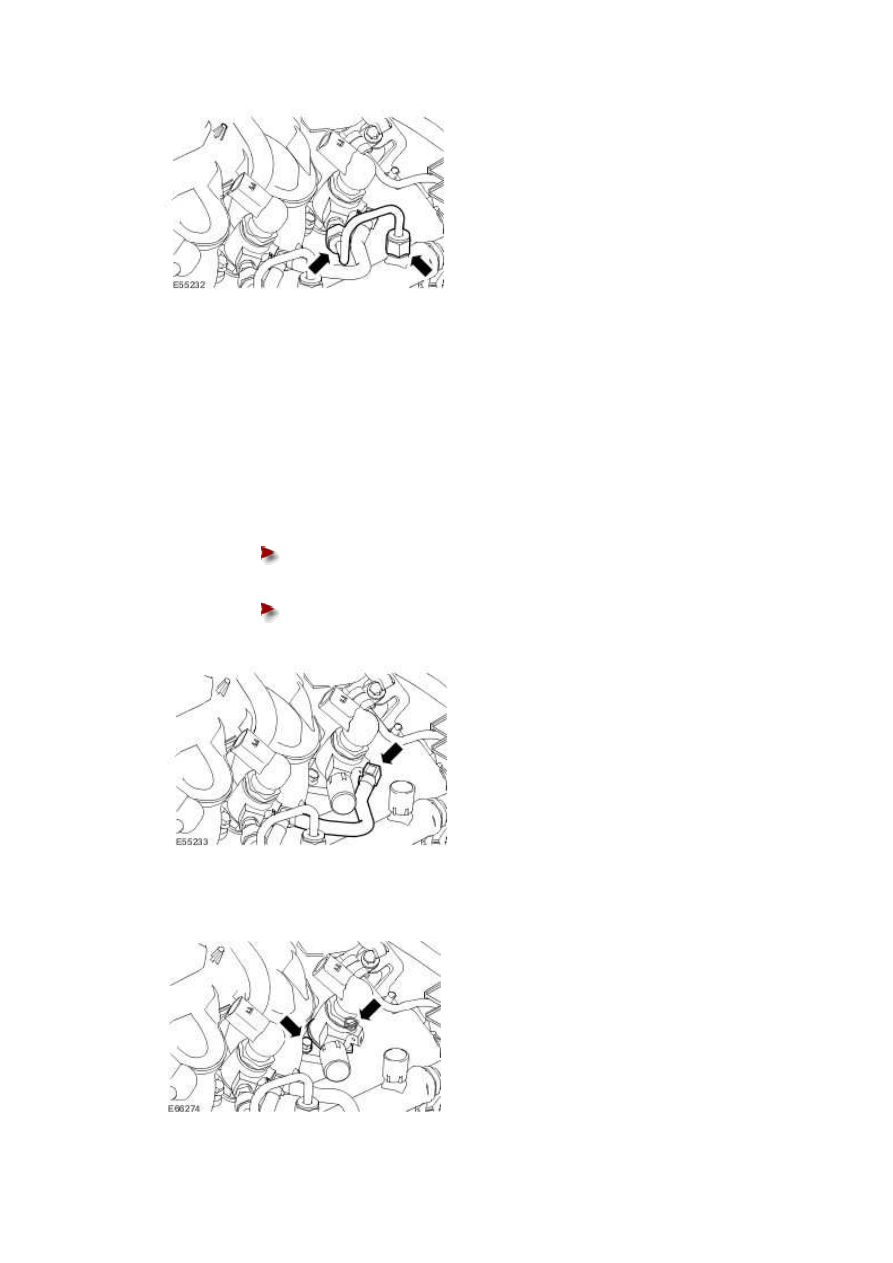

Disconnect the fuel return line from the fuel injectors.





Remove and discard the fuel return line retaining clips from the fuel

injectors.







Disconnect the fuel return line from the fuel injectors.











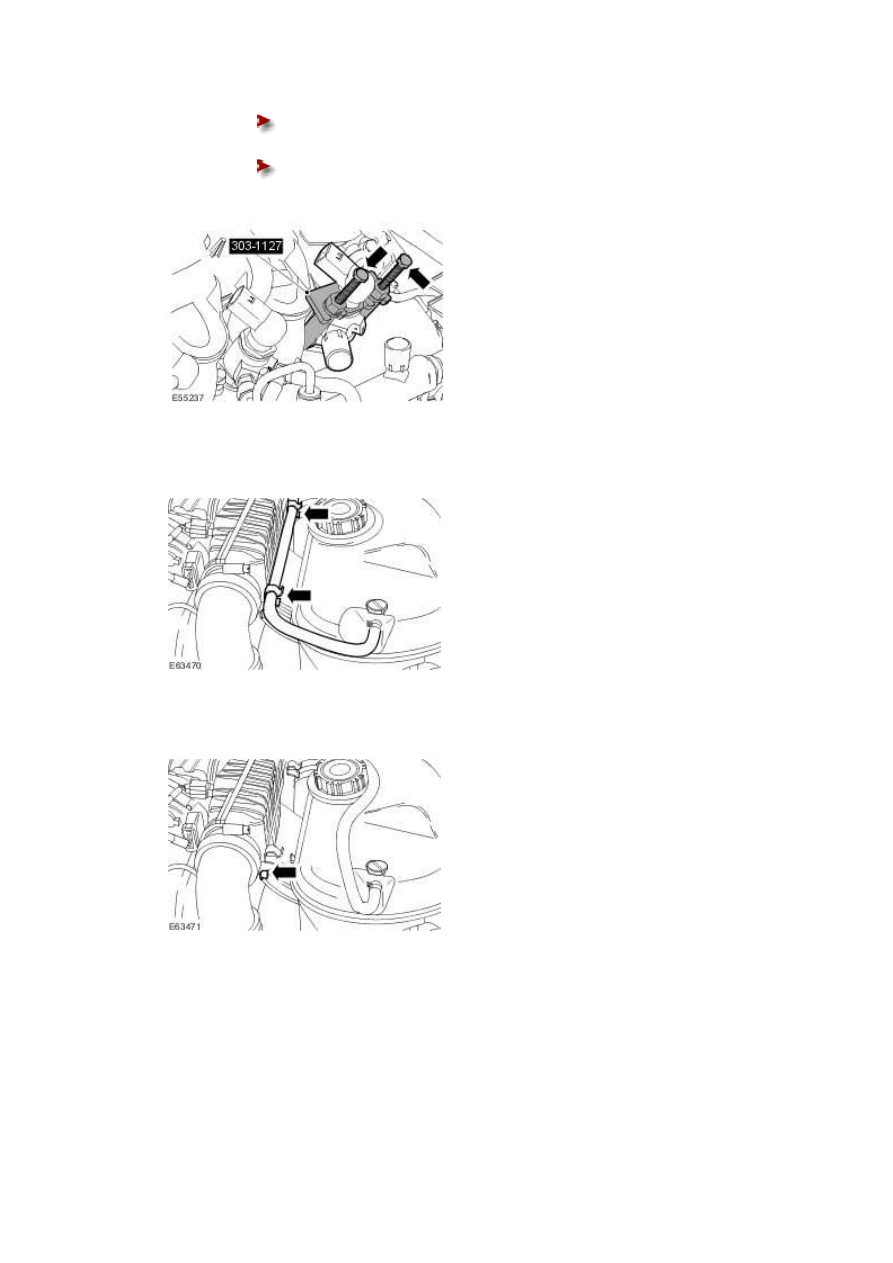

27 . Remove the fuel injectors retaining bolts.







28 . Install the special tool studs.







29

.



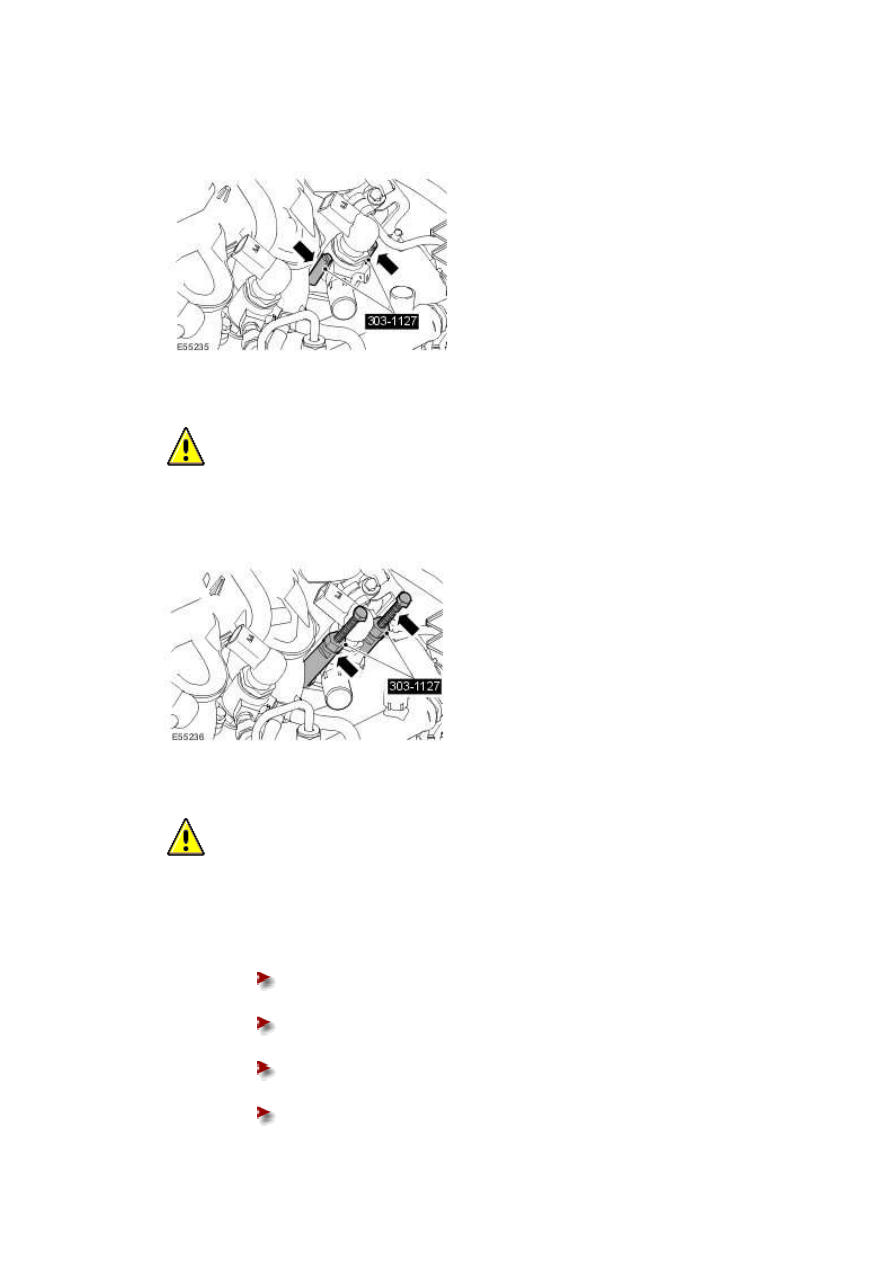

  CAUTION: Make sure the fuel injector remover legs are correctly engaged to the

fuel injector. Failure to follow this instruction may result in damage to the component.





Install the special tool puller legs to the studs.







30

.



  CAUTION: Make sure the special tool puller bolts are rotated evenly. Failure to

follow this instruction may result in damage to the special tool or fuel injectors.





Using the special tool, remove the fuel injectors.





Install the special tool locking plate to the puller legs.







Rotate the bolts evenly, in a clockwise direction.







Remove the fuel injectors.







Remove the special tool.



www.





Remove and discard the fuel injectors retaining clamps.







Remove and discard the fuel injectors sealing washers.











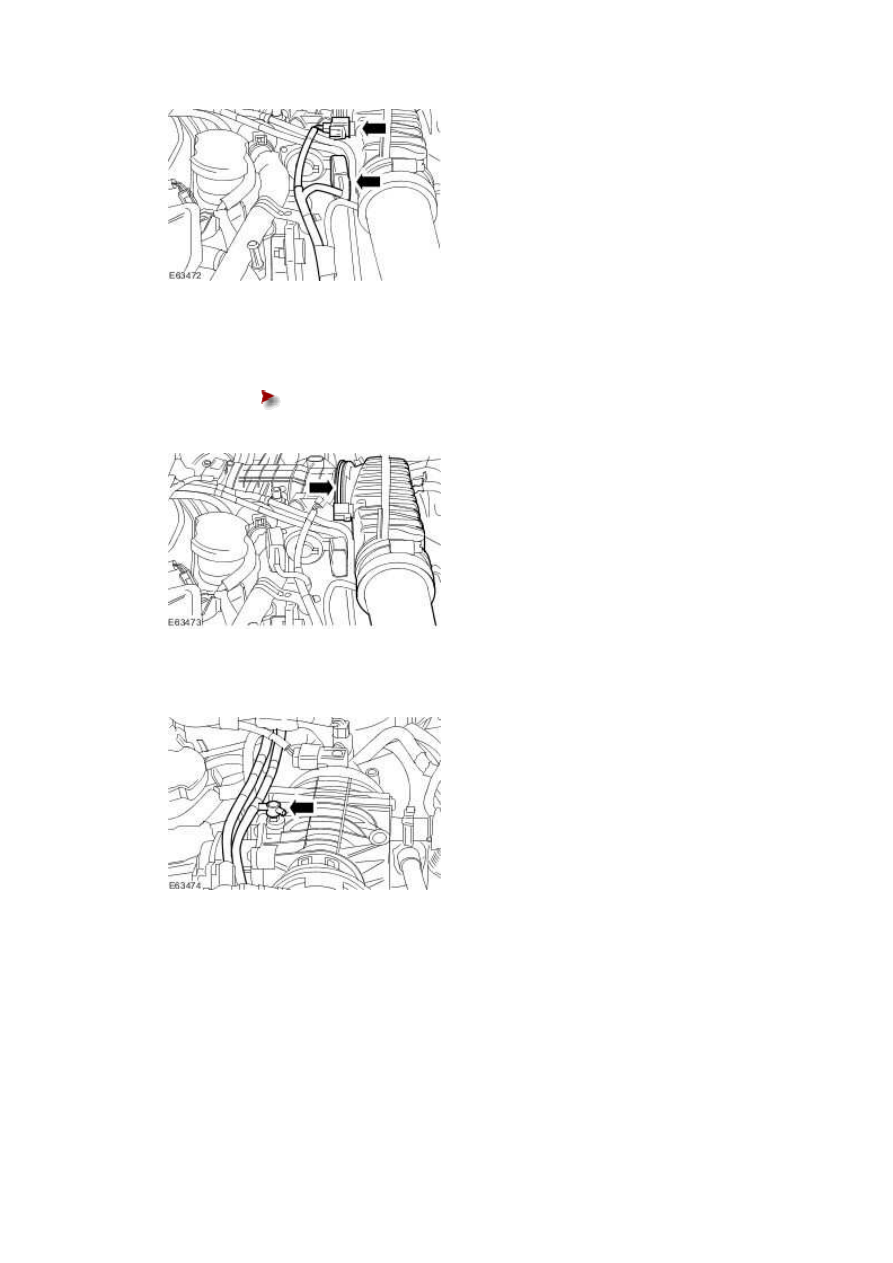

31 . Detach the coolant hose.







32 . Remove the retaining bolt.







33 . Disconnect the electrical connectors.







34 . Detach the intake air shutoff throttle elbow.





Release the retaining clip.











35 . Detach the vacuum hoses.







36 . Remove the retaining bolt.
