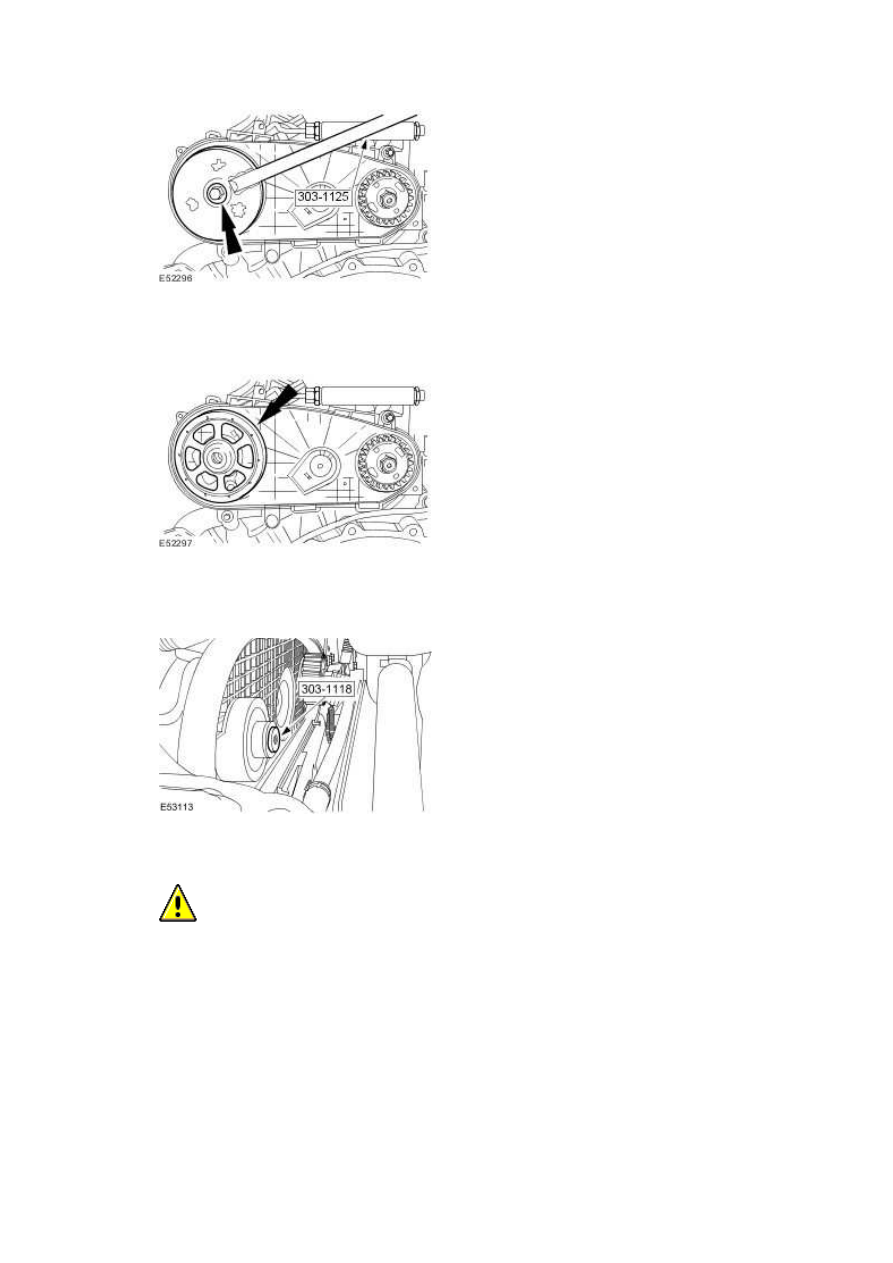

3 . Remove the camshaft rear pulley.







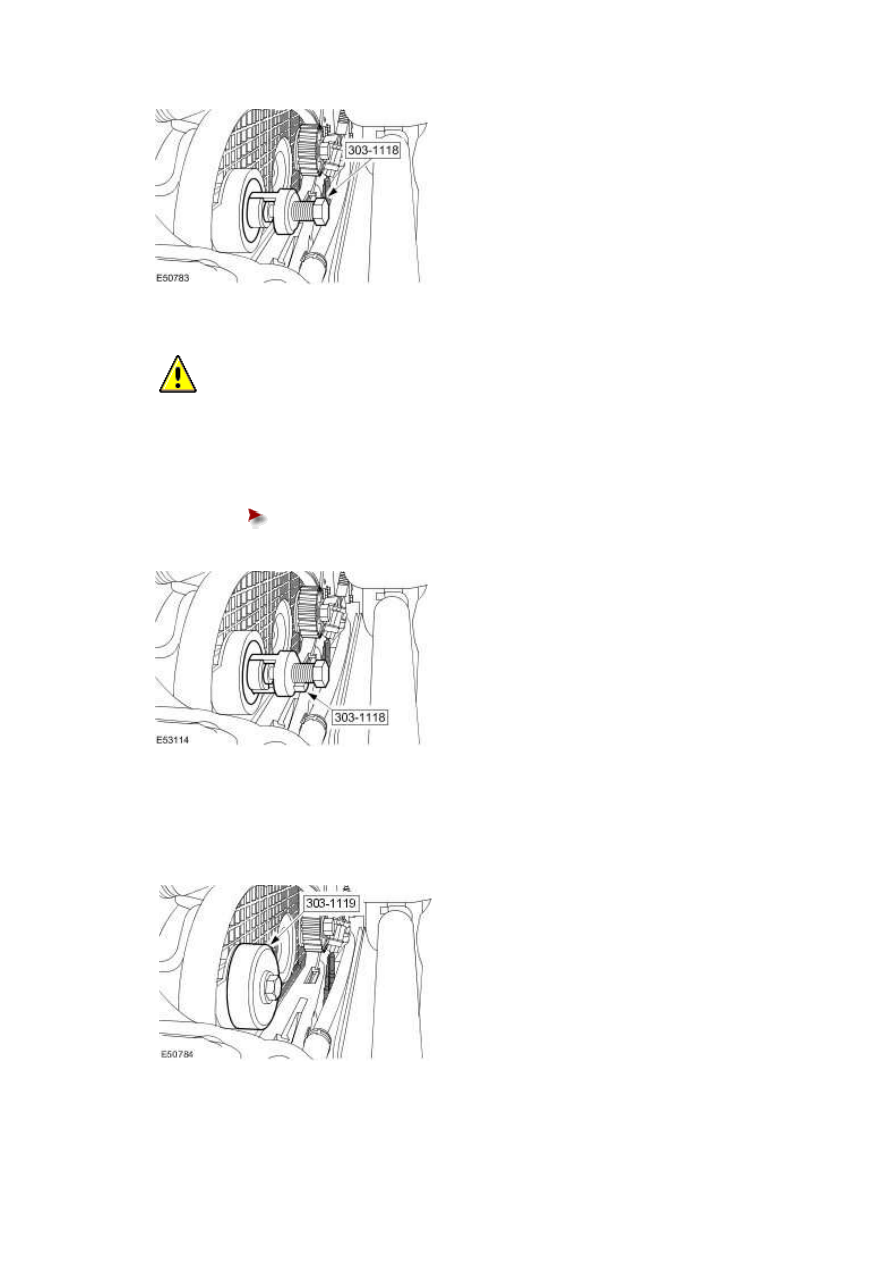

4 . Install the special tool to the camshaft.







5

.



  CAUTION: Make sure the special tool is seated correctly behind the camshaft rear

seal. Failure to follow this instruction will result in damage to the vehicle.





Install the special tool to the camshaft rear seal.







6

.



  CAUTION: Make sure the special tool is seated correctly behind the camshaft rear

seal. Failure to follow this instruction will result in damage to the vehicle.





Using the special tool, remove the camshaft rear seal.





Install the reaction arm.











Installation



1 . Using the special tool, install the camshaft rear seal.





www.



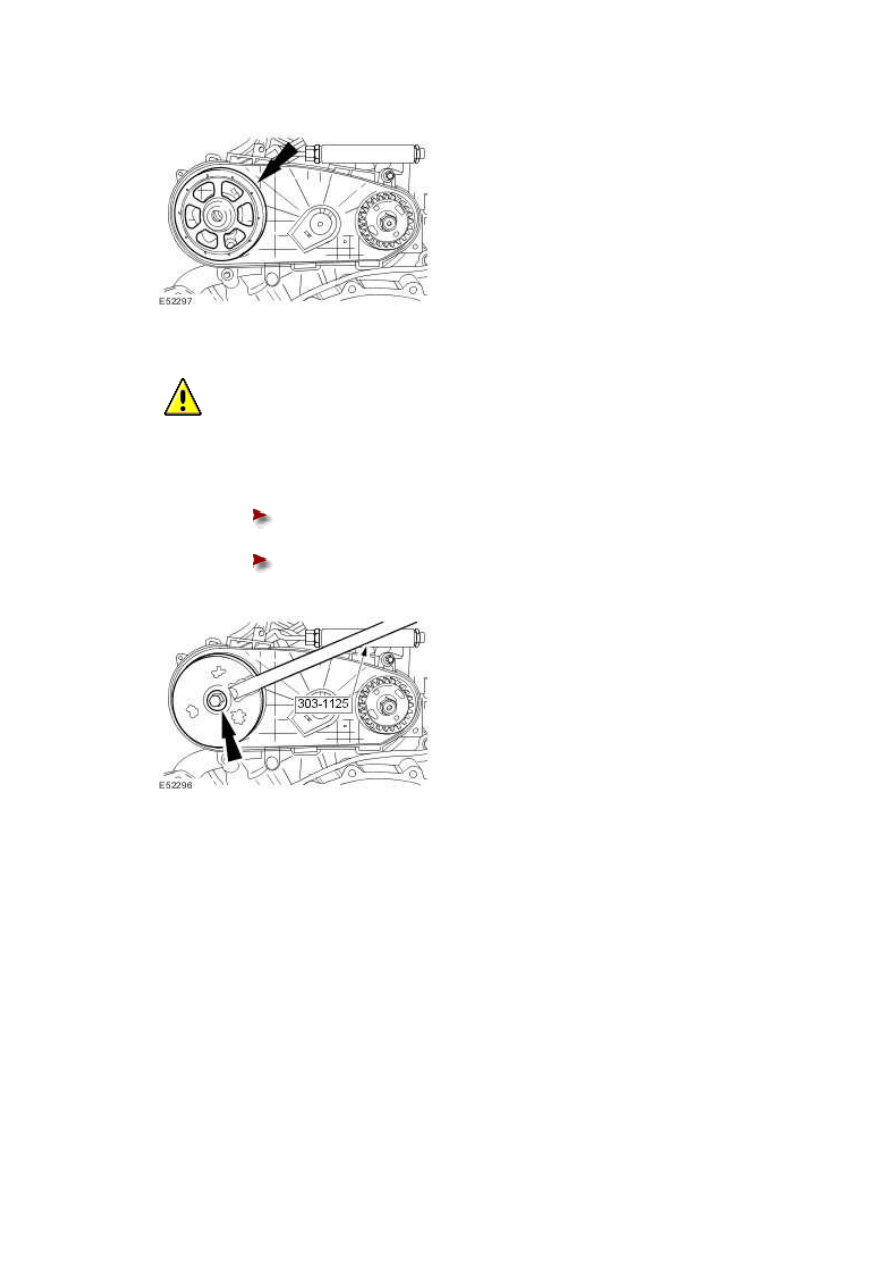

2 . Install the camshaft rear pulley.







3 .

  CAUTION: The camshaft pulley bolt must be tightened in two stages.



Using the special tool, install the camshaft rear pulley bolt.





Stage 1: Tighten to 80 Nm.







stage 2: Tighten to 90 degrees.











4 . Install the fuel injection pump belt.

For additional information, refer to







Camshafts LH (12.13.19)

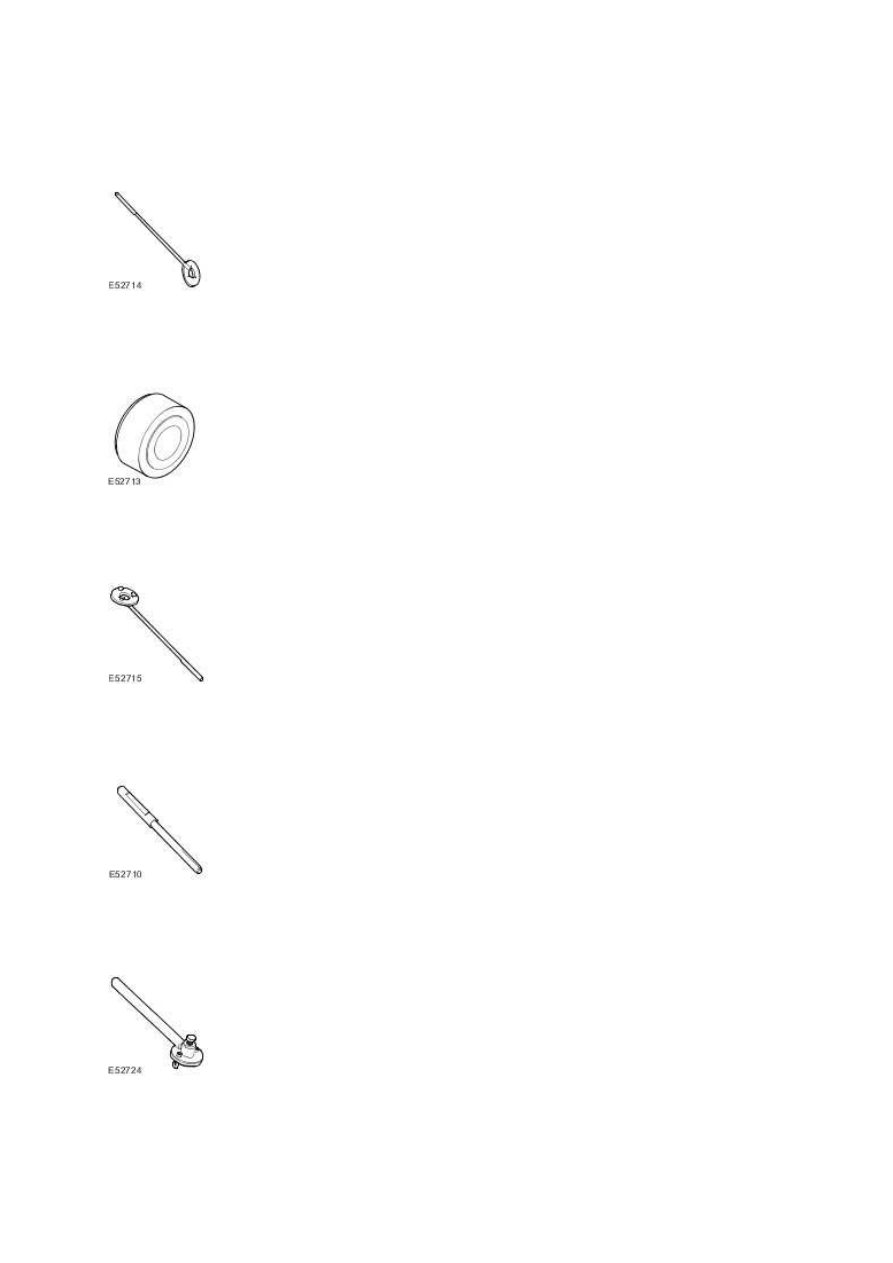

Special Service Tools





Holder Camshaft Pulleys Front

303-1124







Installer Camshaft Oil Seal

303-1119







Holder Camshaft Pulleys Rear

303-1125







Timing pin - camshaft pulleys

303-1126







Reaction Arm - Fuel Pump Pulley

310-138
