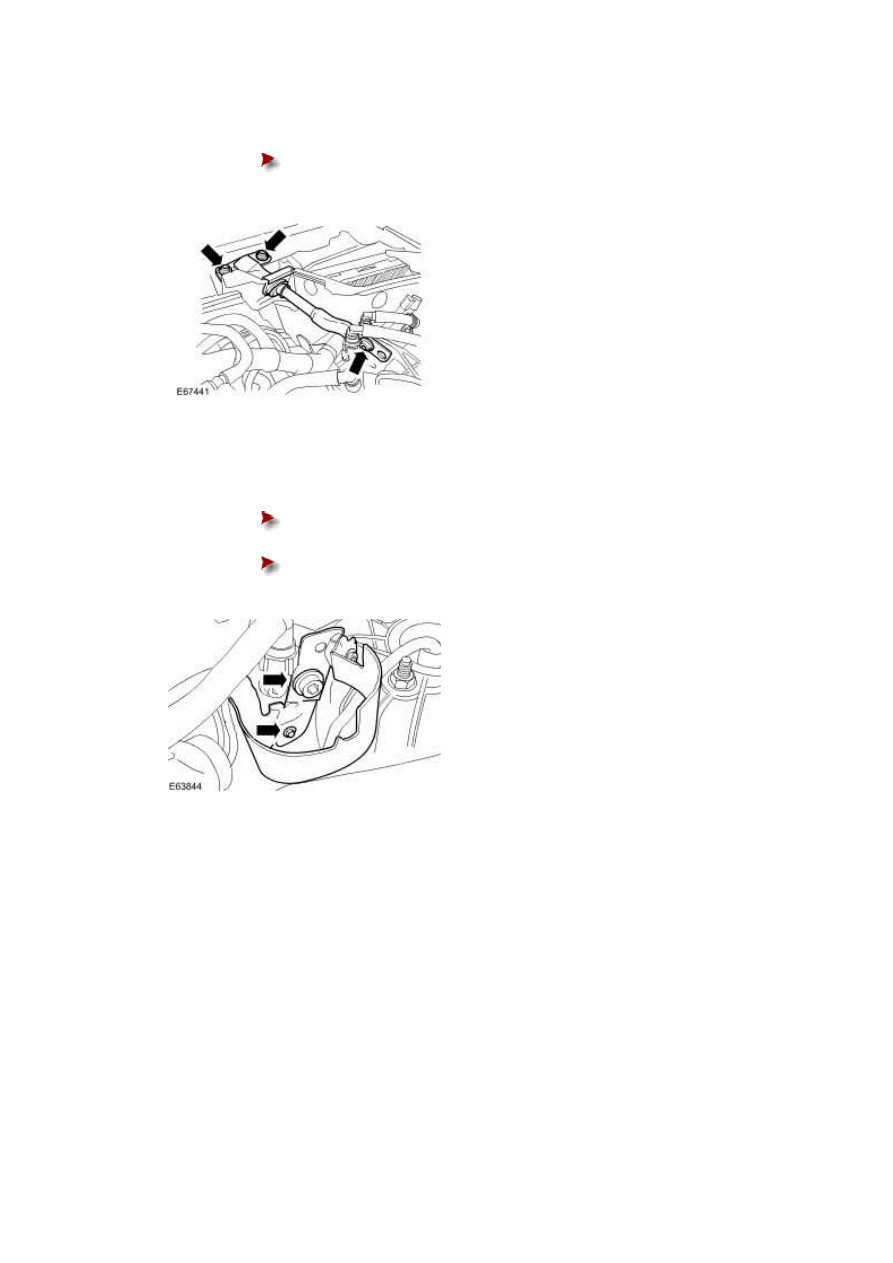

18 . Install the engine compartment brace bar.





Tighten to 25 Nm.











19 . Install the fuel filter securing bracket.





Tighten 10 mm (0.394 inch's) bolt to 25 Nm.







Tighten 6 mm (0.236 inch's) bolt to 8 Nm.











20 . Install the fuel filter.

For additional information, refer to Fuel Filter - 2.7L Diesel (19.25.02)

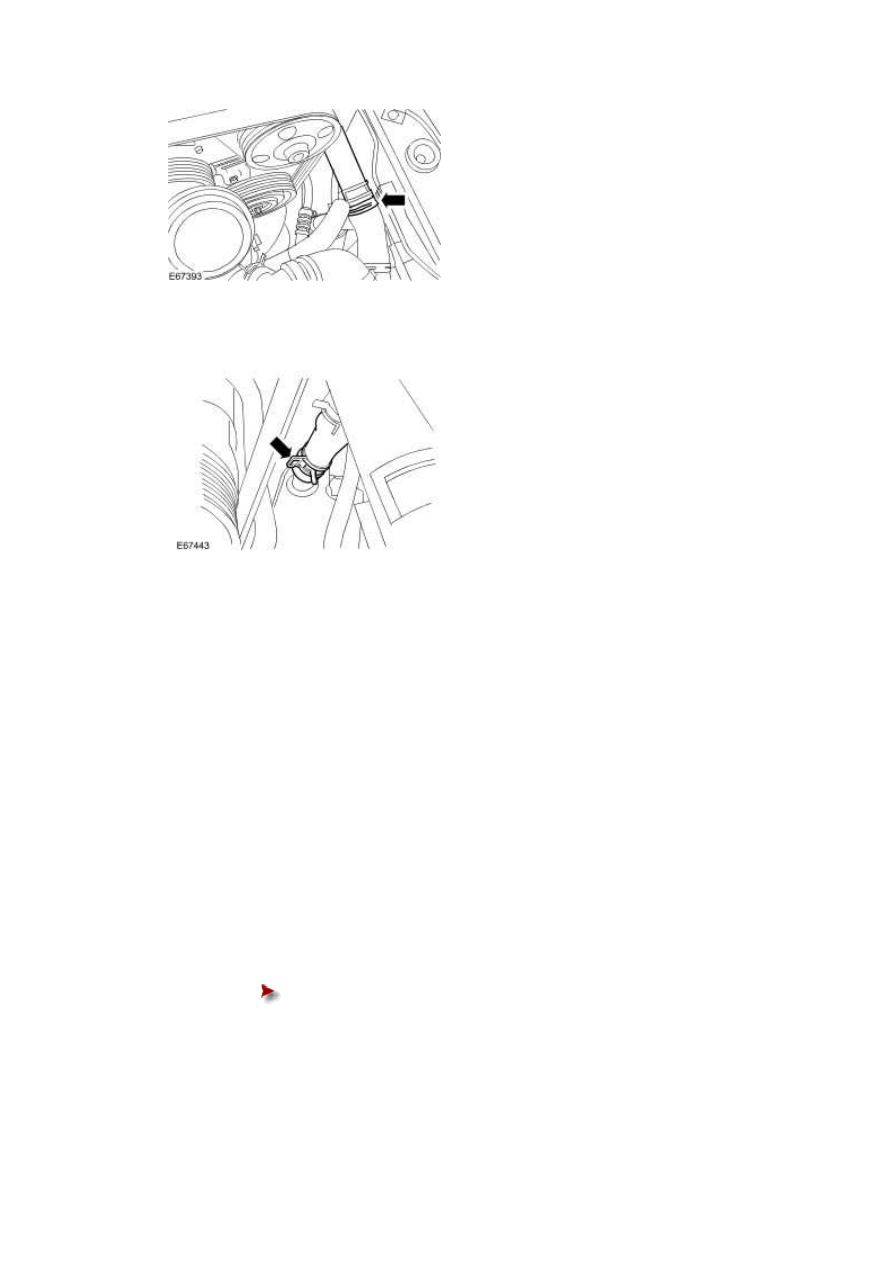

21 . Connect the radiator bottom hose.







22 . Connect the automatic transmission cooler coolant hose.







23 . NOTE:





Power steering pump shown removed for clarity.



NOTE:





Remove the blanking caps.



NOTE:





Install a new O-ring seal.



Connect the A/C high pressure line.





Tighten to 10 Nm.





www.







24

.

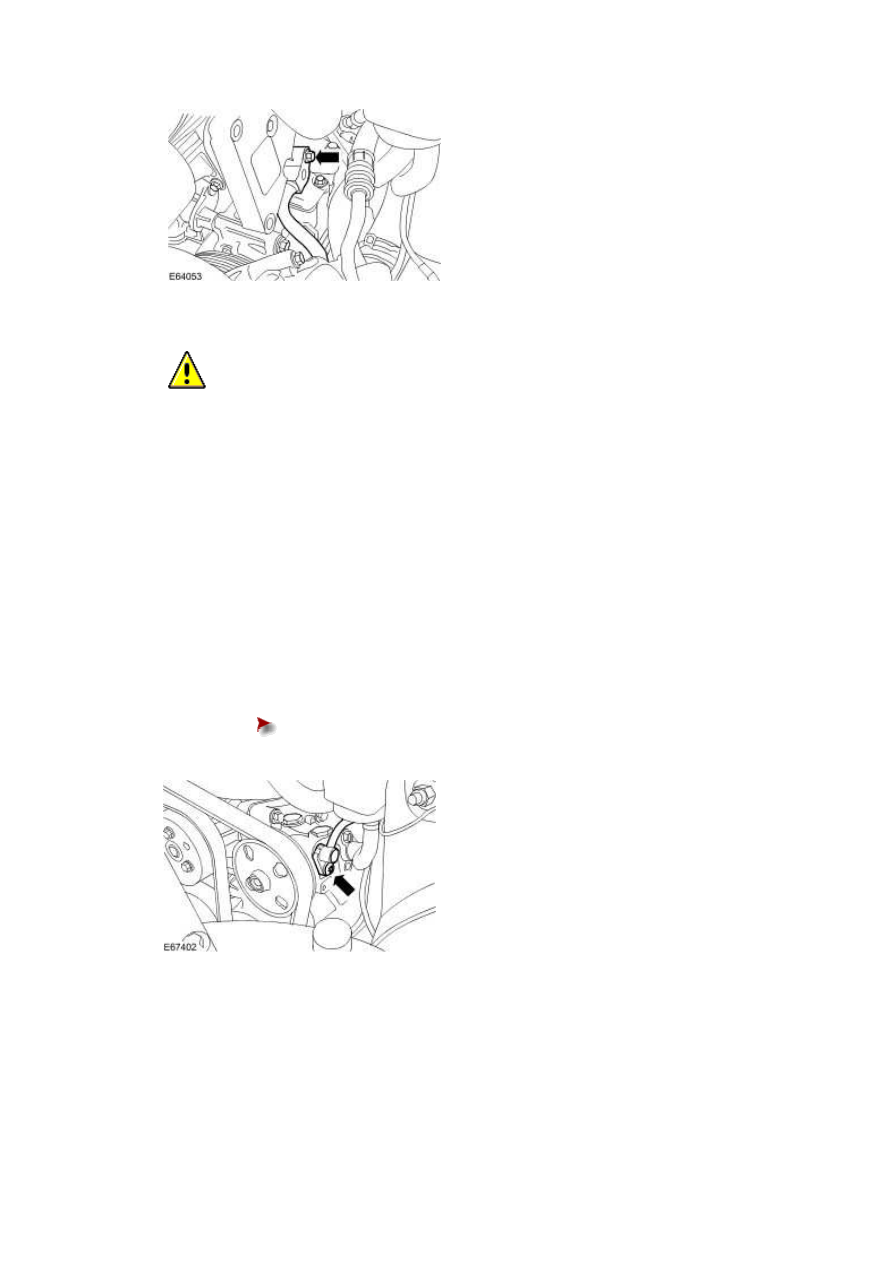

  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





NOTE:





Remove the blanking caps.



NOTE:





Install a new O-ring seal.



Connect the power assisted steering (PAS) pump to steering gear high-pressure line.





Tighten to 22 Nm.

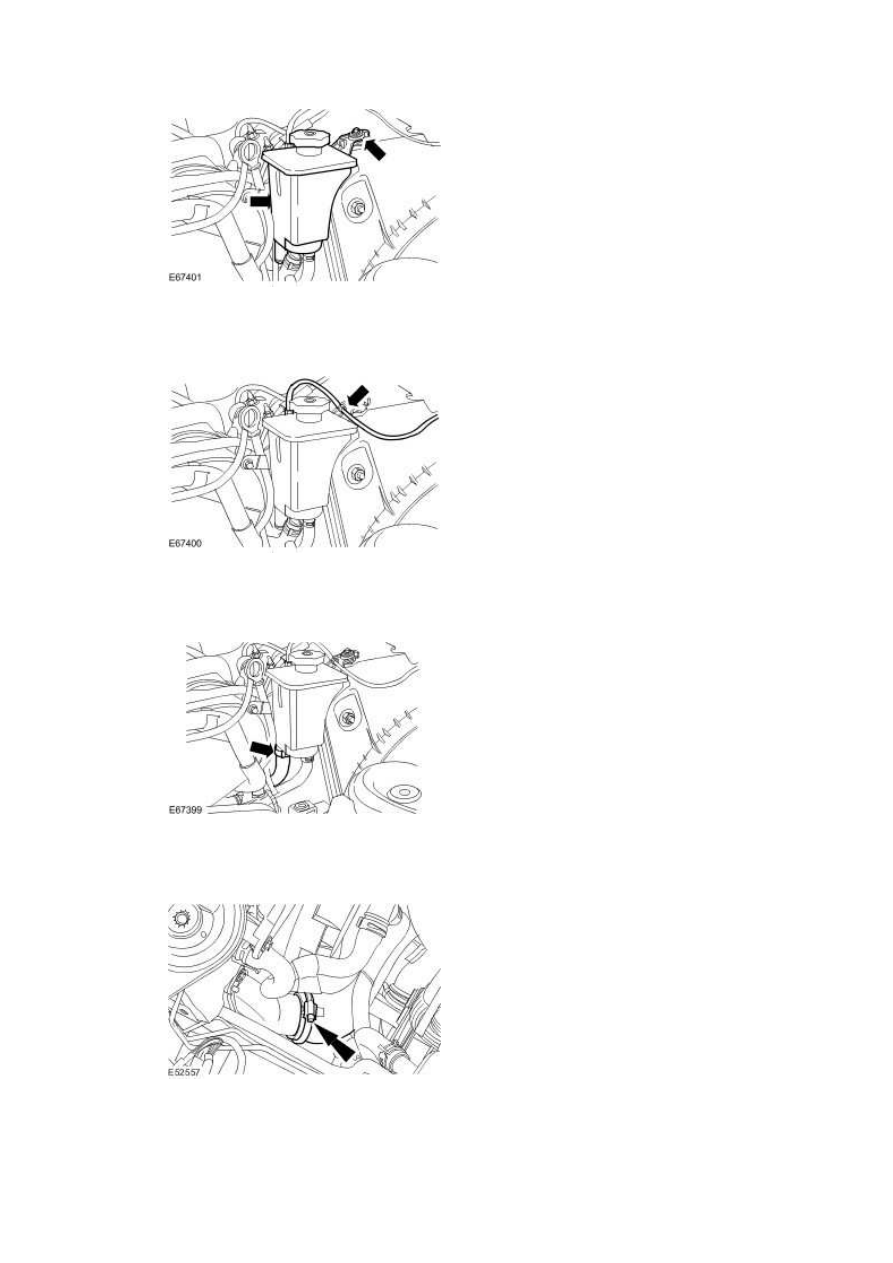

25 . Attach the PAS fluid reservoir.







26 . Attach the front air spring supply tube.







27 . Connect the PAS pump supply hose.







28 . Connect the charge air cooler intake hose.
