Jaguar XJ (X350). Manual - part 513







185

.



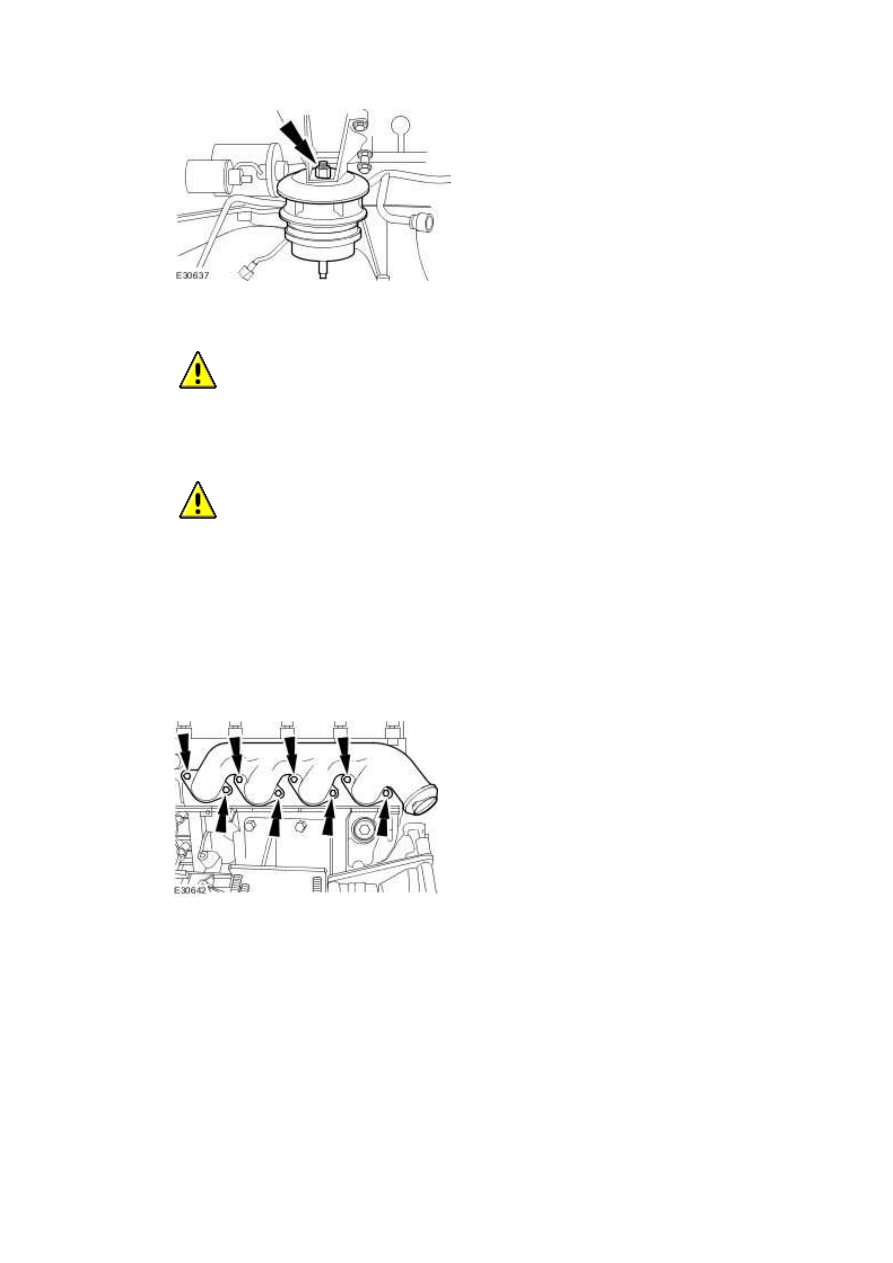

  CAUTION: Make sure the exhaust manifold and gasket are correctly aligned to

the cylinder head.





  CAUTION: Make sure the exhaust manifold torque is checked after initial tighten.





Install the left-hand exhaust manifold.





•

  Install a new gasket.





•

  Tighten to 20 Nm.









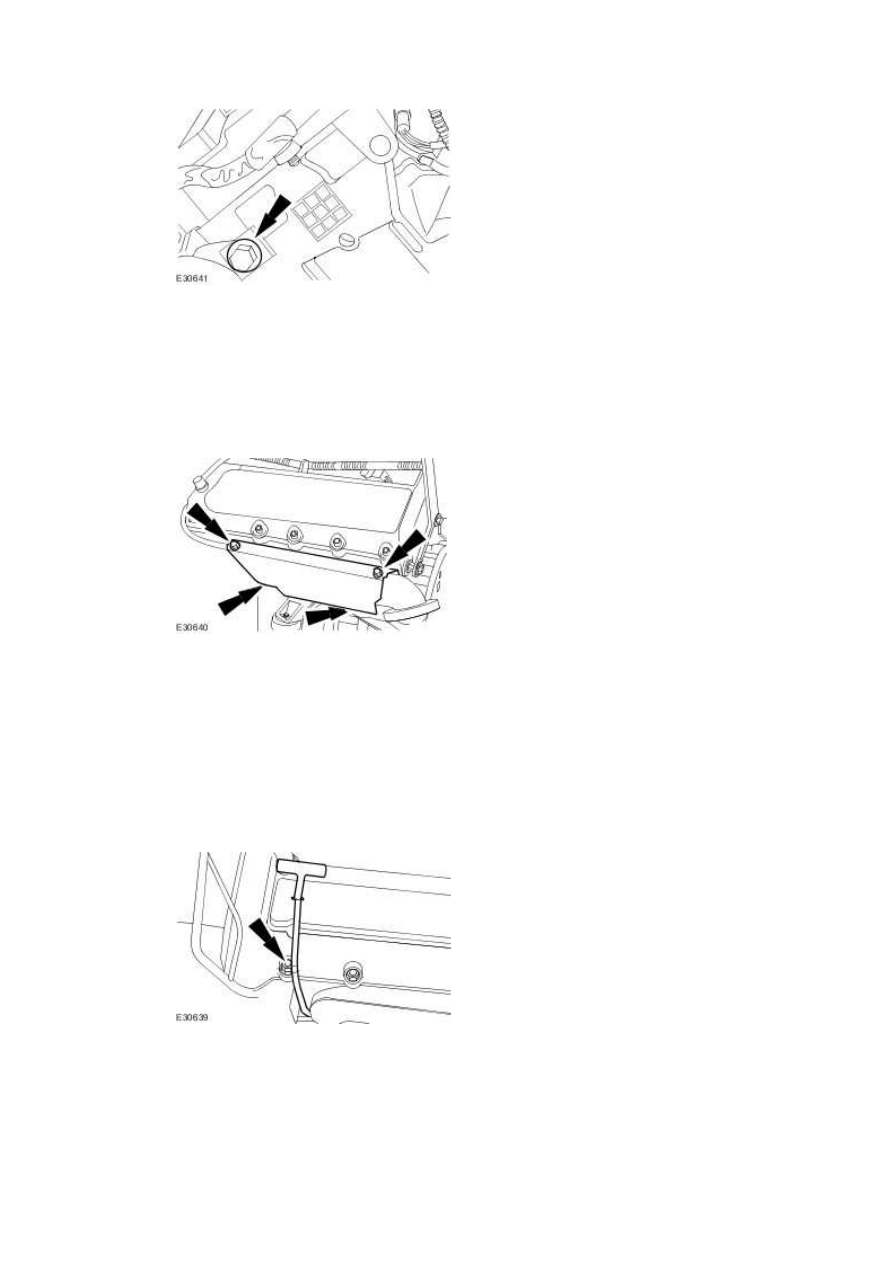

186 . Install the heat shield retaining bolt.





•

  Tighten to 50 Nm.









187 . Install the heat shield.





•

  Tighten to 3 Nm.









188 . Install the oil level indicator and tube.





•

  Install a new O-ring seal.





•

  Tighten to 6 Nm.

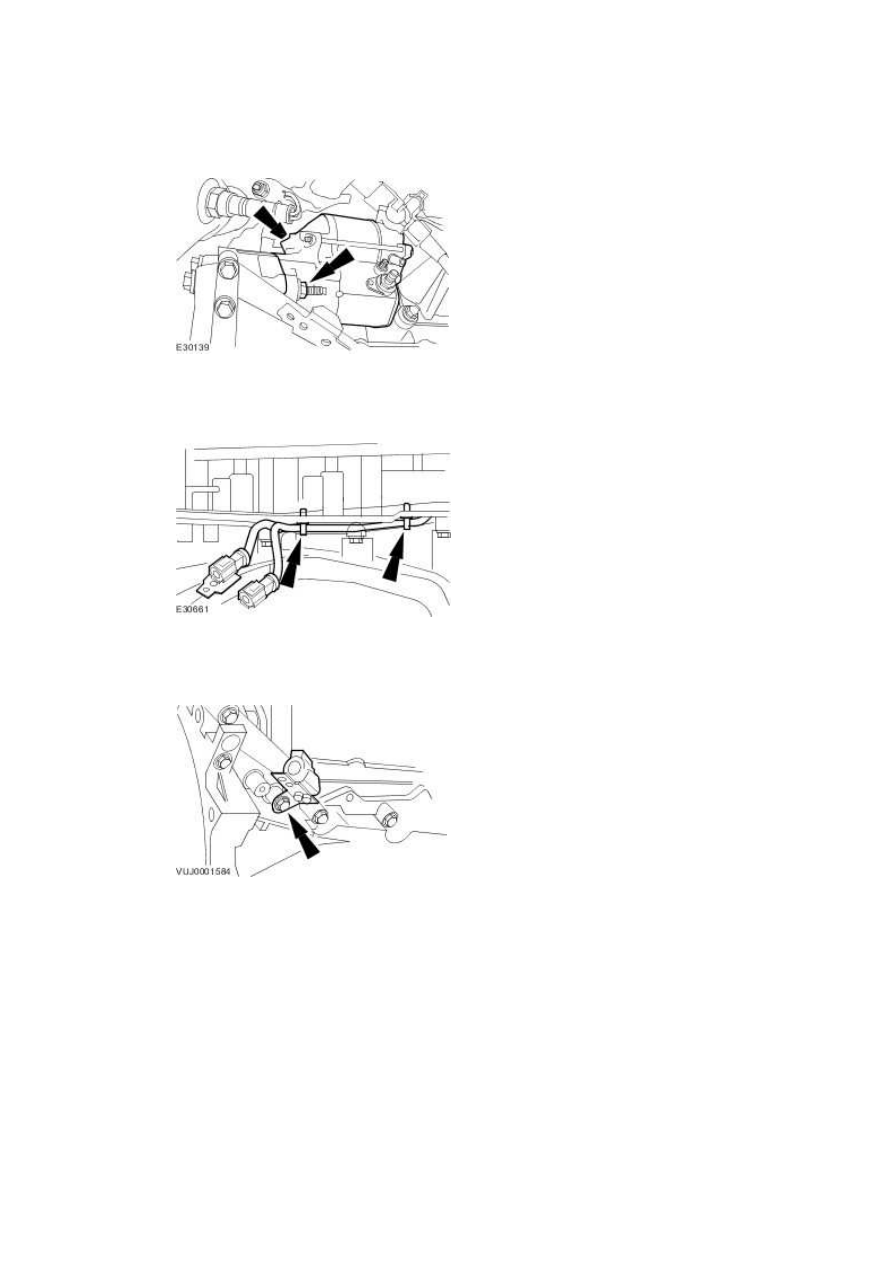

189 . Install the starter motor.

www.





•

  Tighten to 45 Nm.









190 . Attach the engine wiring harness.







191 . Attach the right hand oxygen sensor retaining bracket.

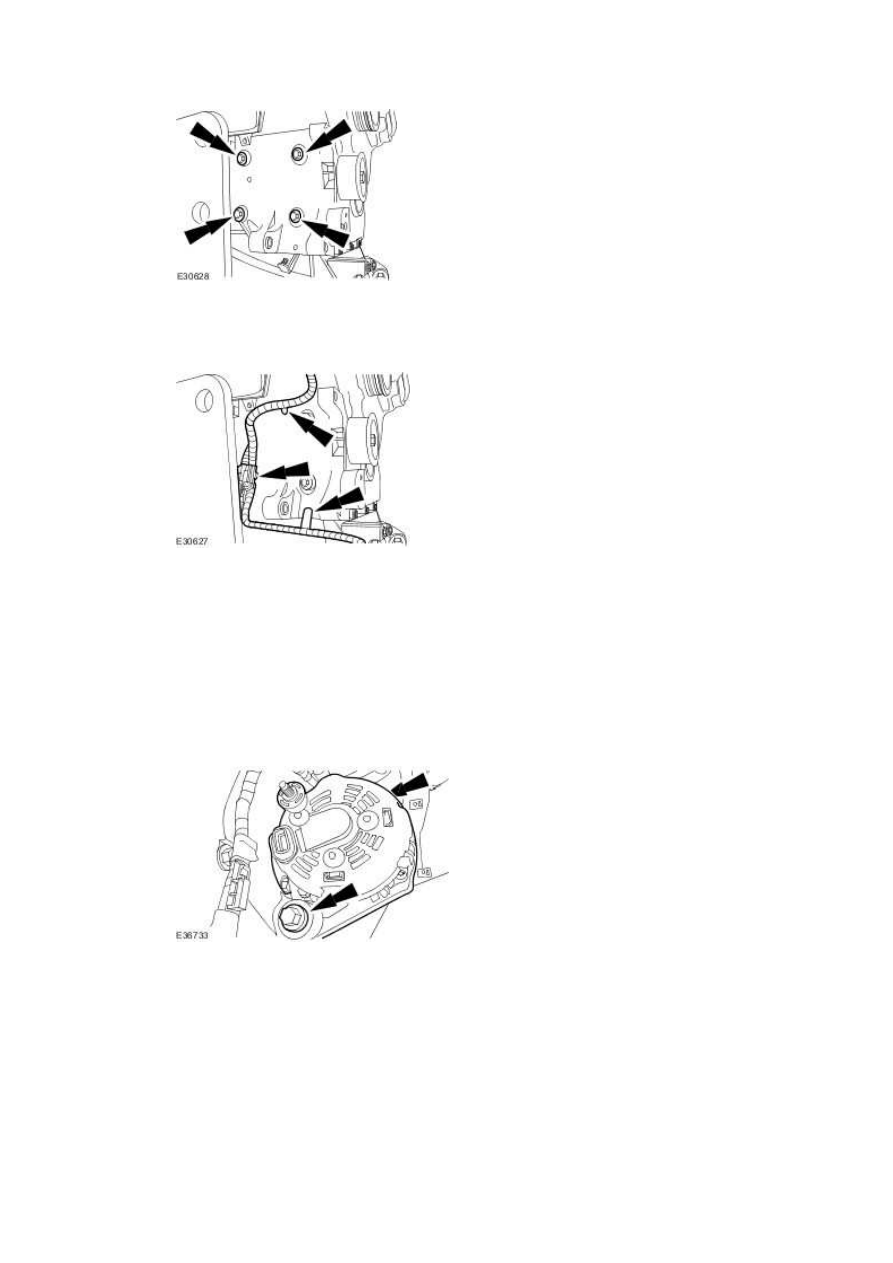

192 . Install the generator mounting bracket.





•

  Tighten to 45 Nm.









193 . Attach the engine wiring harness.







194 . Install the generator.





•

  Tighten the generator upper retaining bolt to 21 Nm.





•

  Tighten the generator lower retaining bolt to 40 Nm.









195 . Attach the wiring harness.

www.
