22 . Install the oil strainer.





•

  Install a new O-ring seal.





•

  Tighten to 12 Nm.

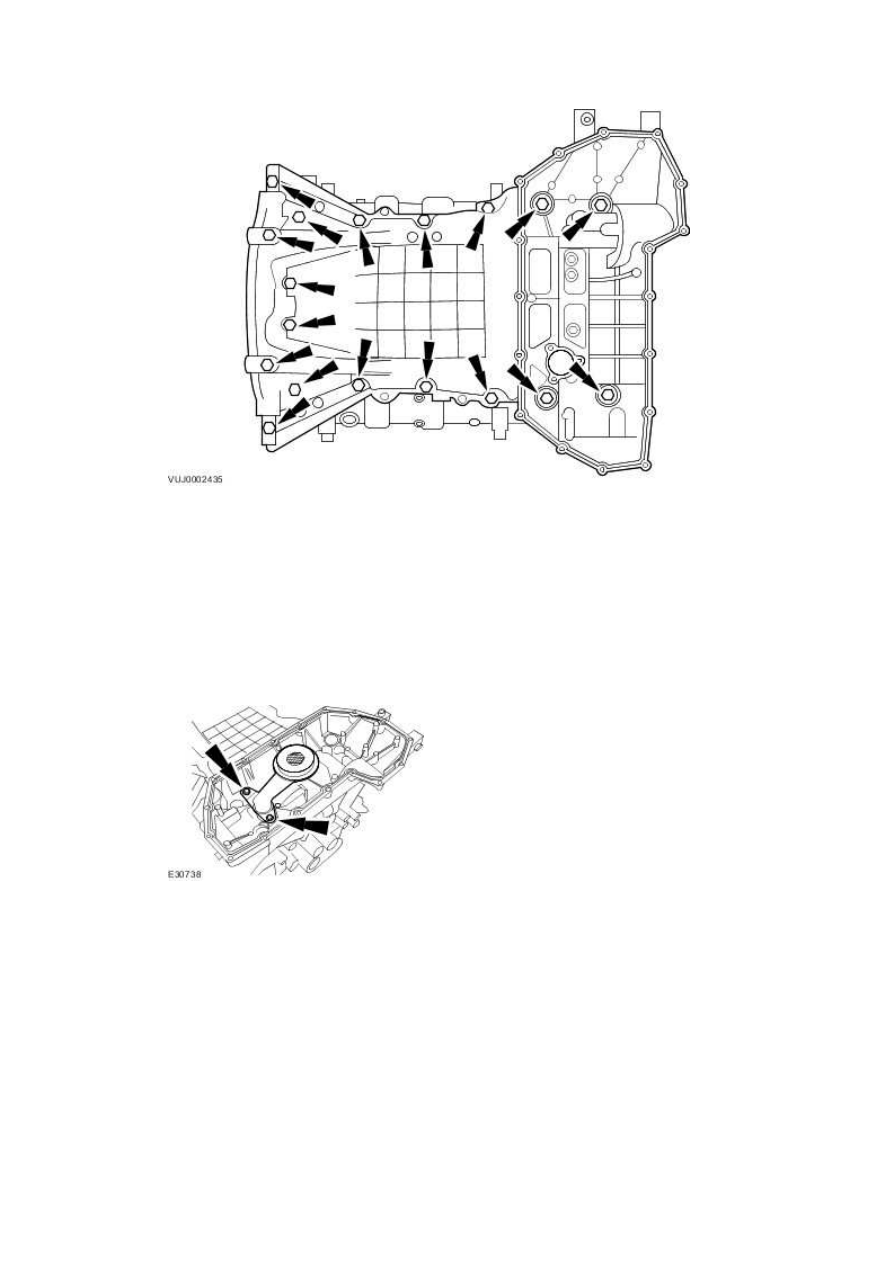

23 . Install the oil pan.





•

  Install a new gasket.





•

  Install, but do not fully tighten the retaining bolts.









24

.



Tighten to 12 Nm.





•

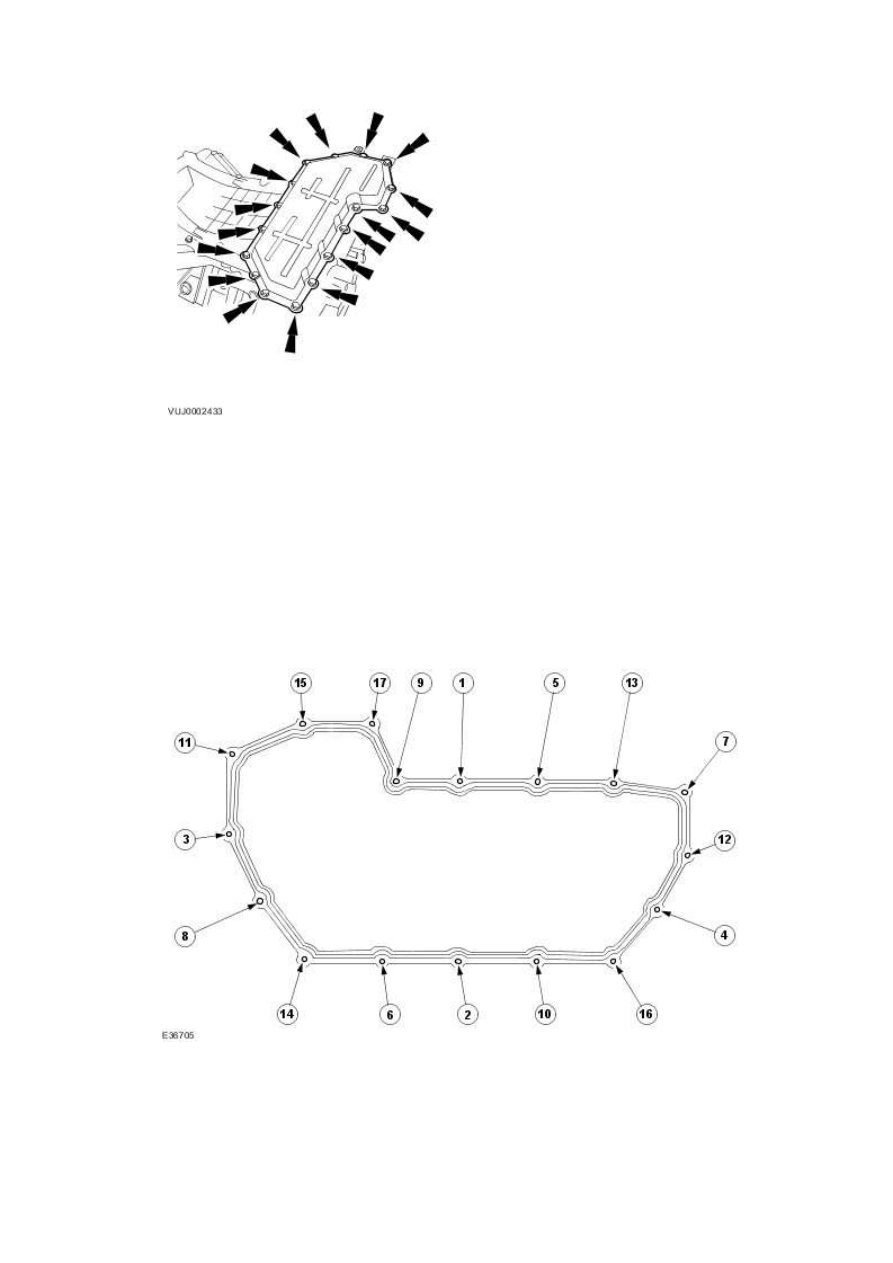

  Tighten in the sequence shown.





•

  A new oil pan is supplied with the drain plug installed. Check that the drain plug is

tightened to 25 Nm.

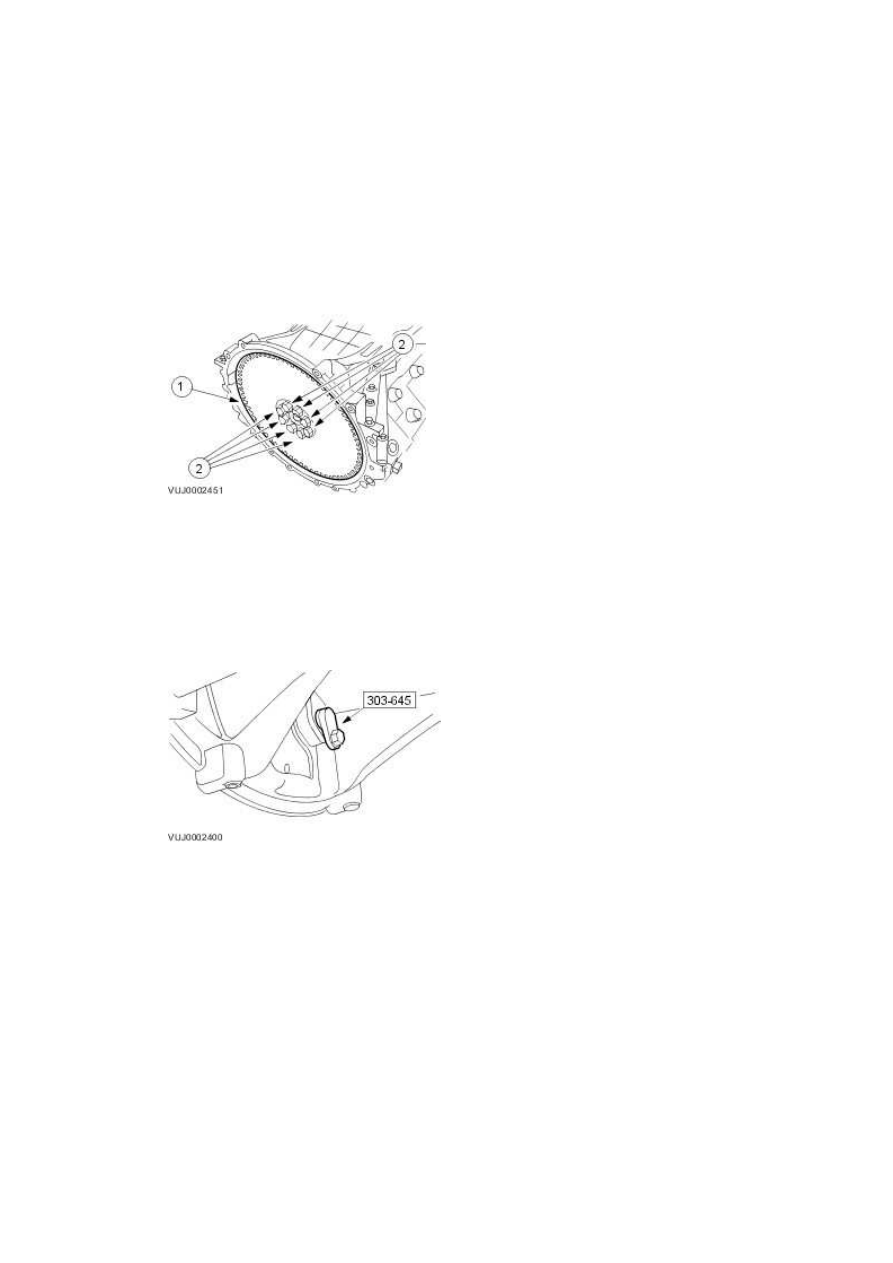

25 . Install the flexplate.

www.





14.  Install the flexplate.





15.  Install the flexplate retaining bolts.





•

  Tighten to 15 Nm.





•

  Tighten to 110 Nm.









26 . Reposition the crankshaft.





•

  Install the crankshaft setting peg 303-645 to the crankshaft position sensor location.

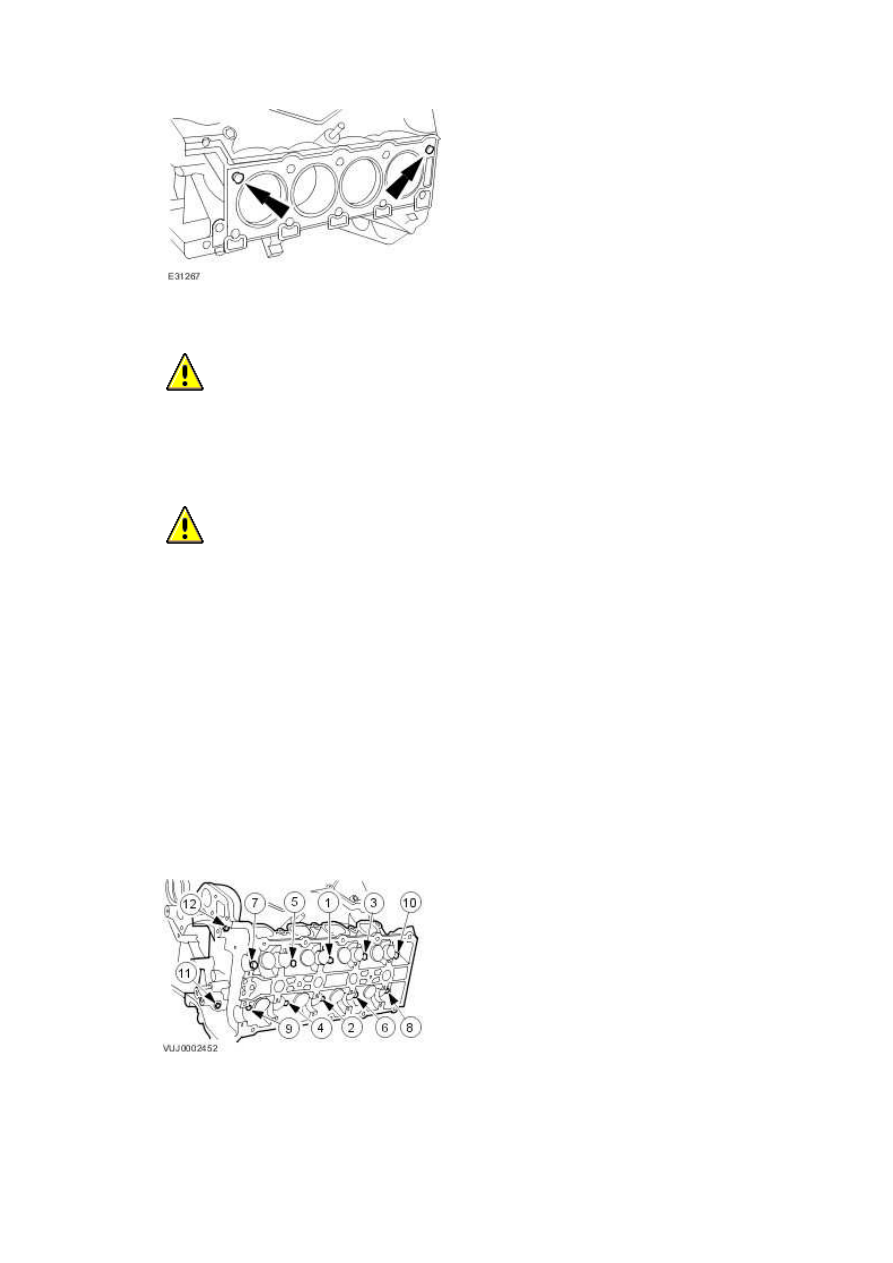

27 . Install a new left-hand cylinder head gasket.





•

  Make sure the cylinder head dowels are correctly located.









28

.



  CAUTION: Vehicles fitted with Polydrive cylinder head bolts, the cylinder head

bolts must be installed using a 10 mm Polydrive socket or a 10 mm Allen key. Failure to

follow this instruction may result in damage to the component.





  CAUTION: Tighten the bolts 1 to 10 in the sequence shown.





Install the left-hand cylinder head.





16.  Tighten bolts 1 to 10 to 20 Nm.





17.  Tighten bolts 1 to 10 to 35 Nm.





18.  Tighten bolts 1 to 10 to 90°.





19.  Tighten bolts 1 to 10 to 90°.





20.  Tighten bolts 11 to 12 to 25 Nm.
