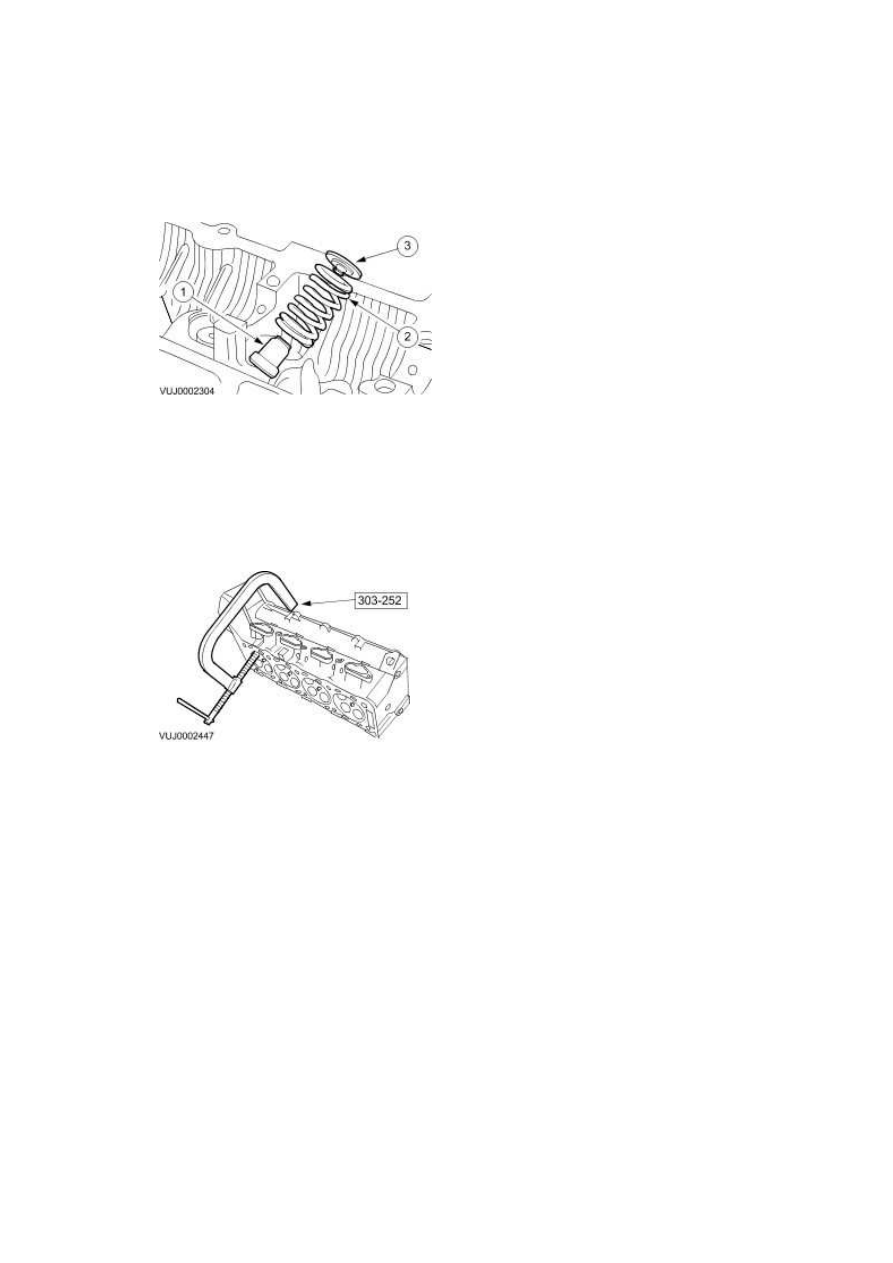

9.  Install the valve springs.





10.  Install the valve spring retainers.









5 . Using the special tool, compress the valve springs.





•

  Install the valve collets.









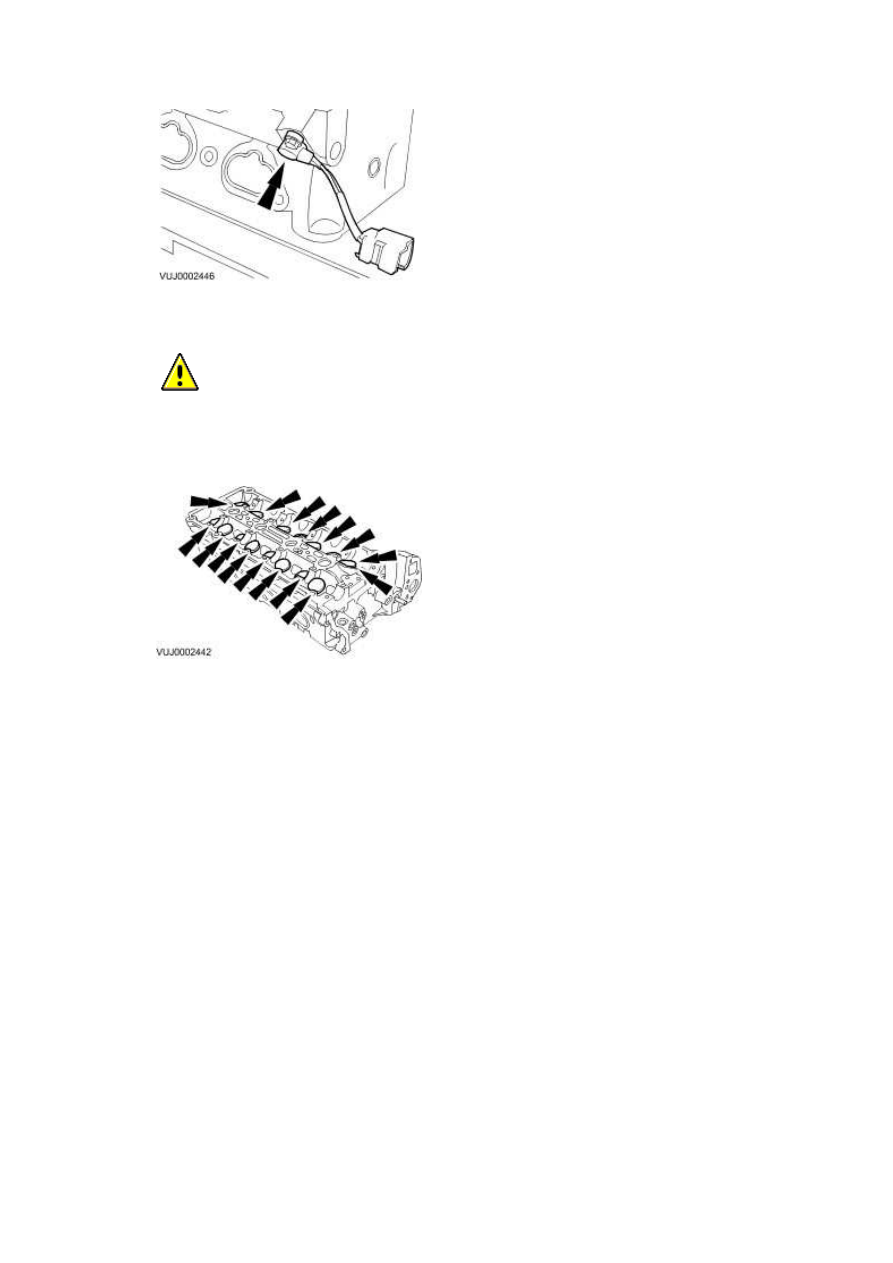

6 . Install the camshaft position (CMP) sensor.





•

  Install a new 'O' ring seal.





•

  Tighten to 7 Nm.









7

.



  CAUTION: Do not use a magnet to install shims. Failure to follow these instructions

may result in damage to the vehicle.





Install the bucket tappet and shim assemblies.









www.

Assembly





Engine

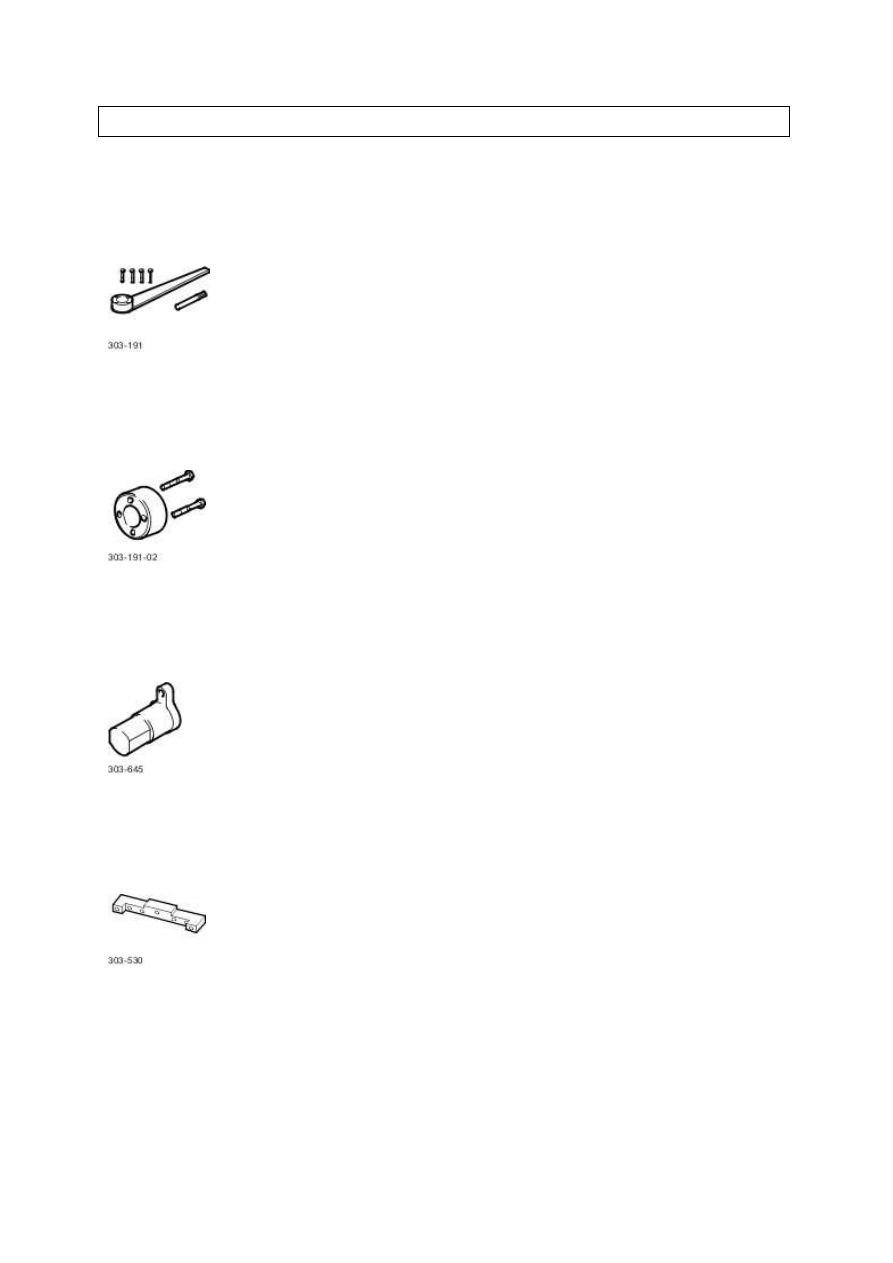

Special Service Tools





Crankshaft locking, main tool

303-191









Adapter

303-191-02









Crankshaft setting, main tool

303-645









Camshaft setting

303-530

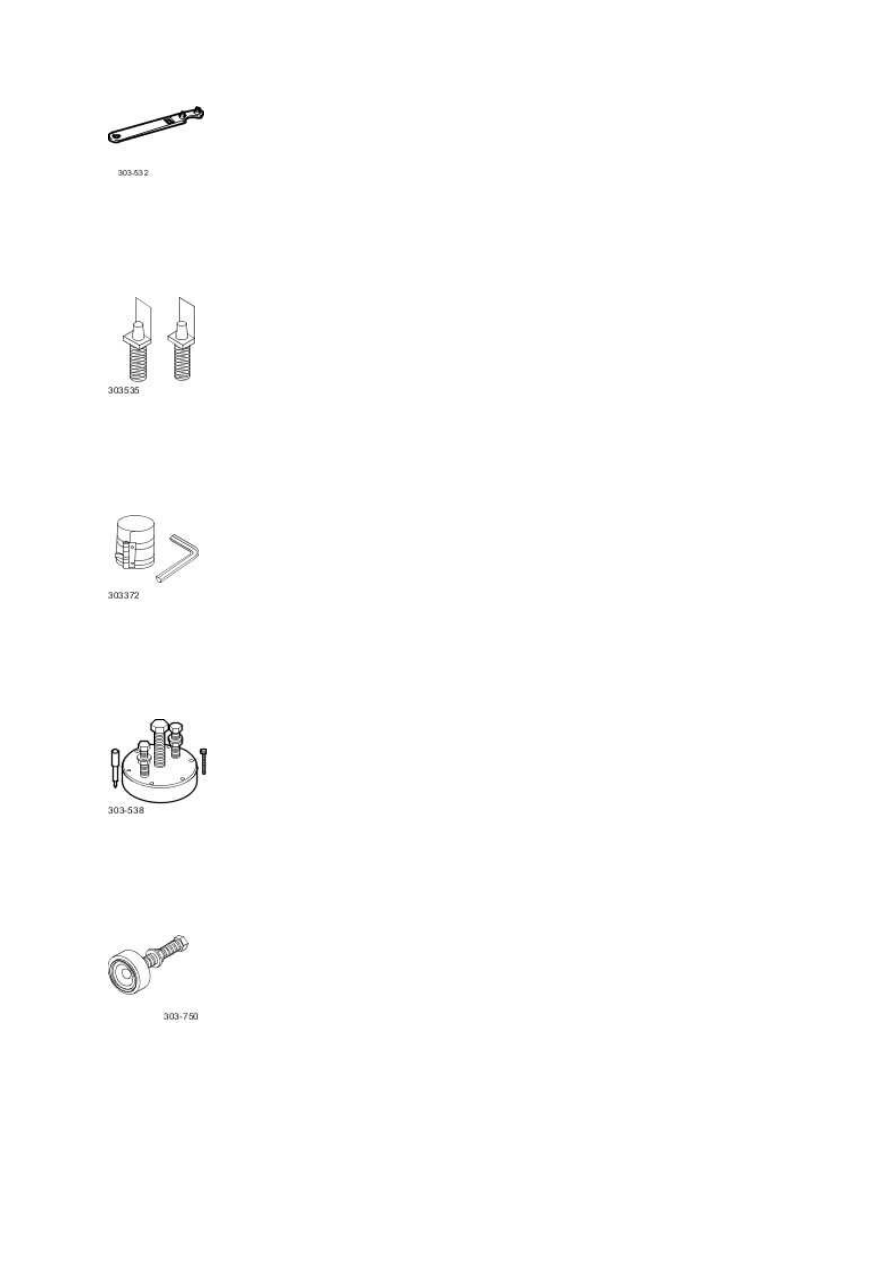

Timing chain tensioning tool

303-532









Cylinder Bore Protectors

303-535









Piston Ring Compressor

303-372









Crankshaft rear oil seal remover/replacer

303-538









Crankshaft front seal installer

303-538
