Jaguar XJ (X350). Manual - part 493







144

.



  CAUTION: The bolts can only be used twice, mark the bolts with a center punch. If

two punch marks are visible, discard the bolts.





  CAUTION: Vehicles fitted with Polydrive cylinder head bolts, the cylinder head

bolts must be removed using a 10 mm Polydrive socket or a 10 mm Allen key. Failure to

follow this instruction may result in damage to the component.

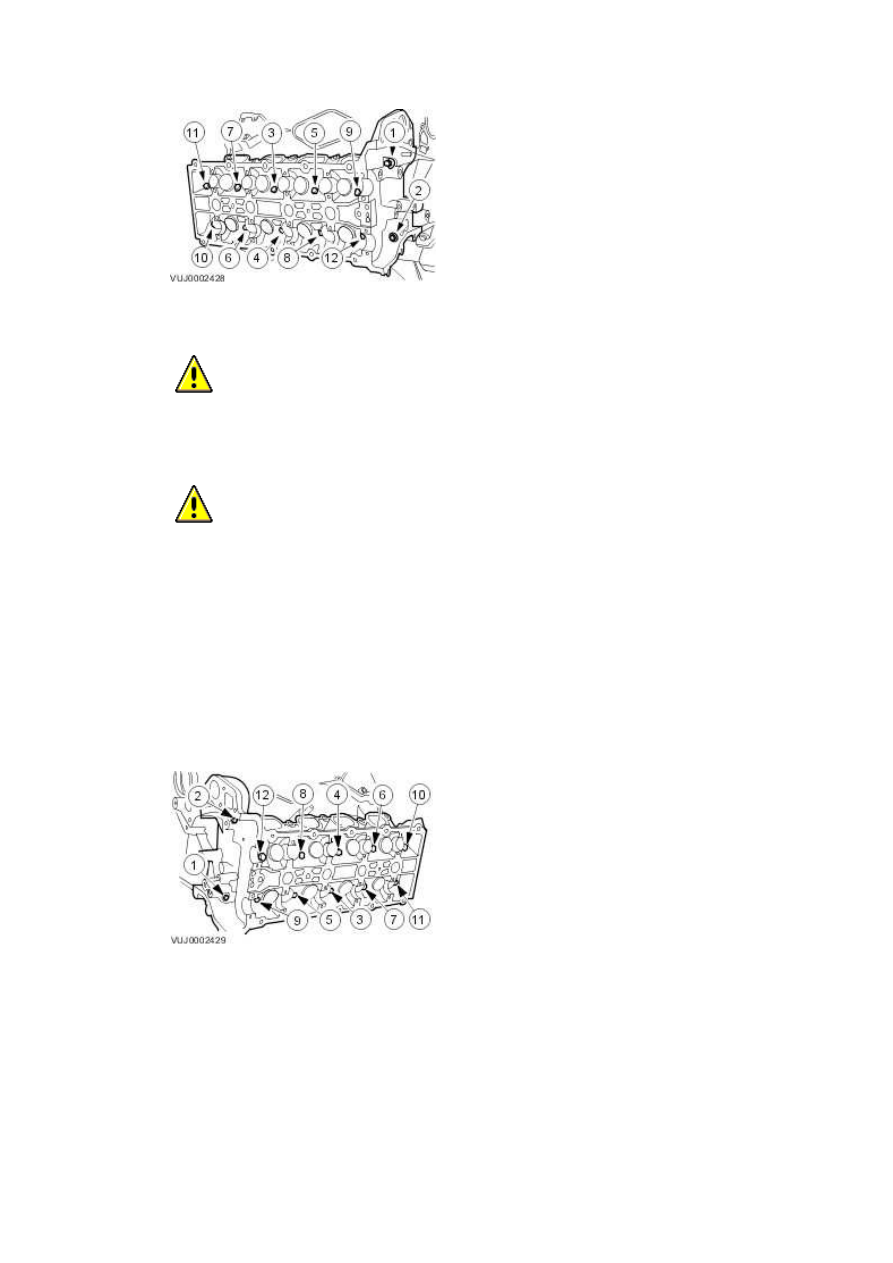

Remove the left-hand cylinder head.





•

  Remove the bolts in the indicated sequence.





•

  Remove and discard the gasket.

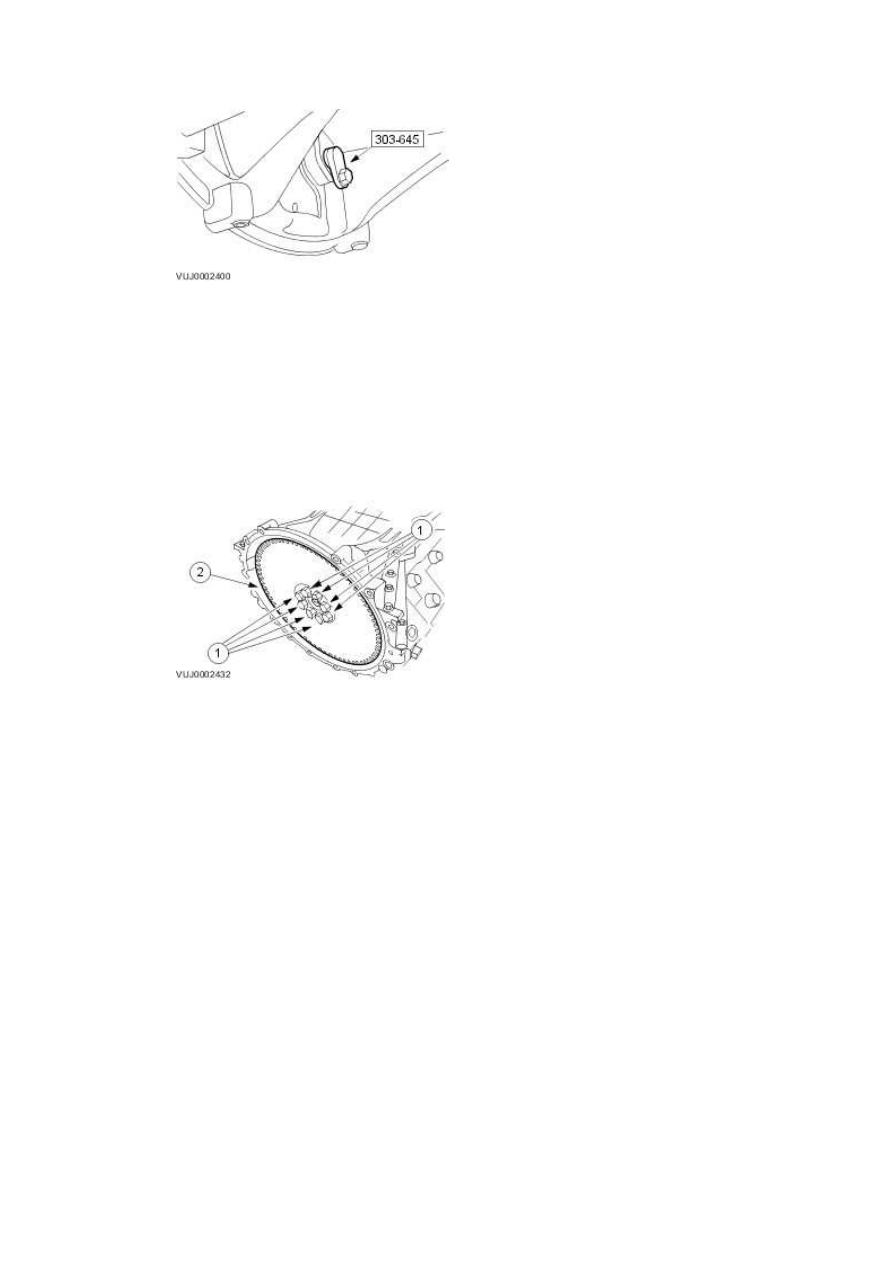

145 . Remove the crankshaft setting peg 303-645 from the crankshaft position sensor location.







146 . Remove the flexplate.





6.  Remove the flexplate retaining bolts.





7.  Remove the flexplate.

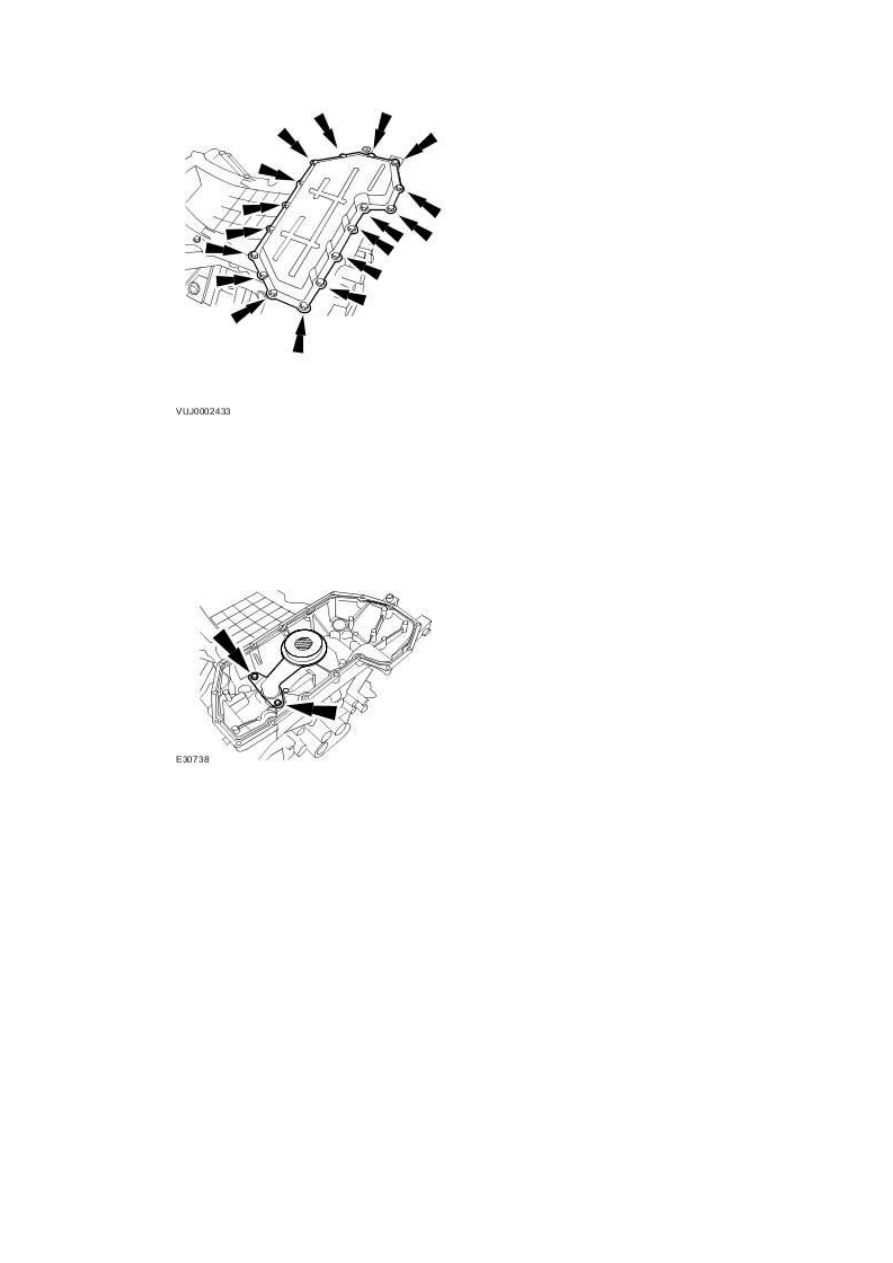

147 . Remove the lower oil pan.





•

  Remove and discard the gasket.



www.







148 . Remove the oil strainer.





•

  Remove and discard the O-ring seal.

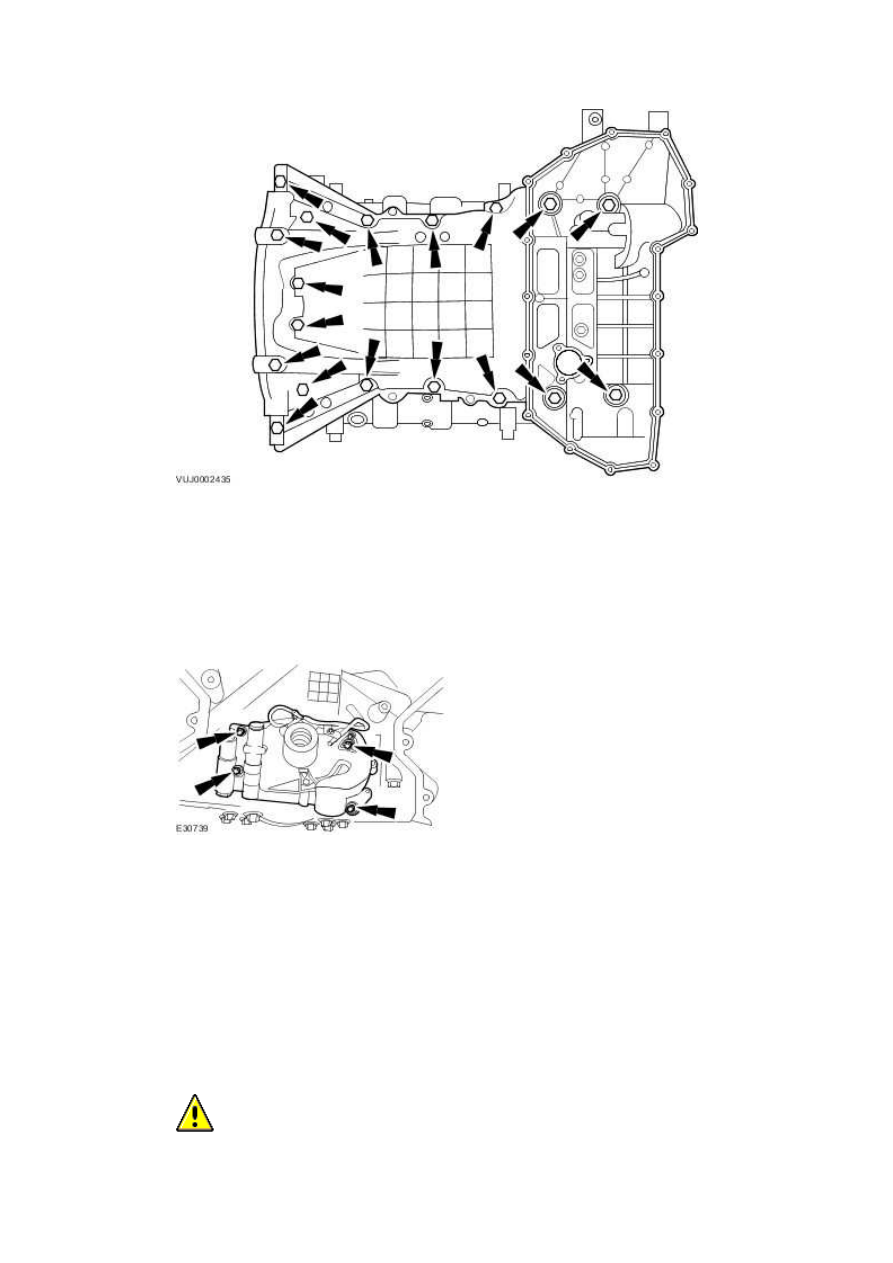

149 . Remove the upper oil pan.





•

  Remove and discard the gasket.









150 . Remove the oil pump.





•

  Remove and discard the gasket.









151

.



Inspect the tops of the cylinder bores. As necessary remove ridge and carbon build up from

each cylinder.







152 . Remove the piston cooling jets.





153

.



  CAUTION: Pistons, connecting rods and connecting rod bearings should be
