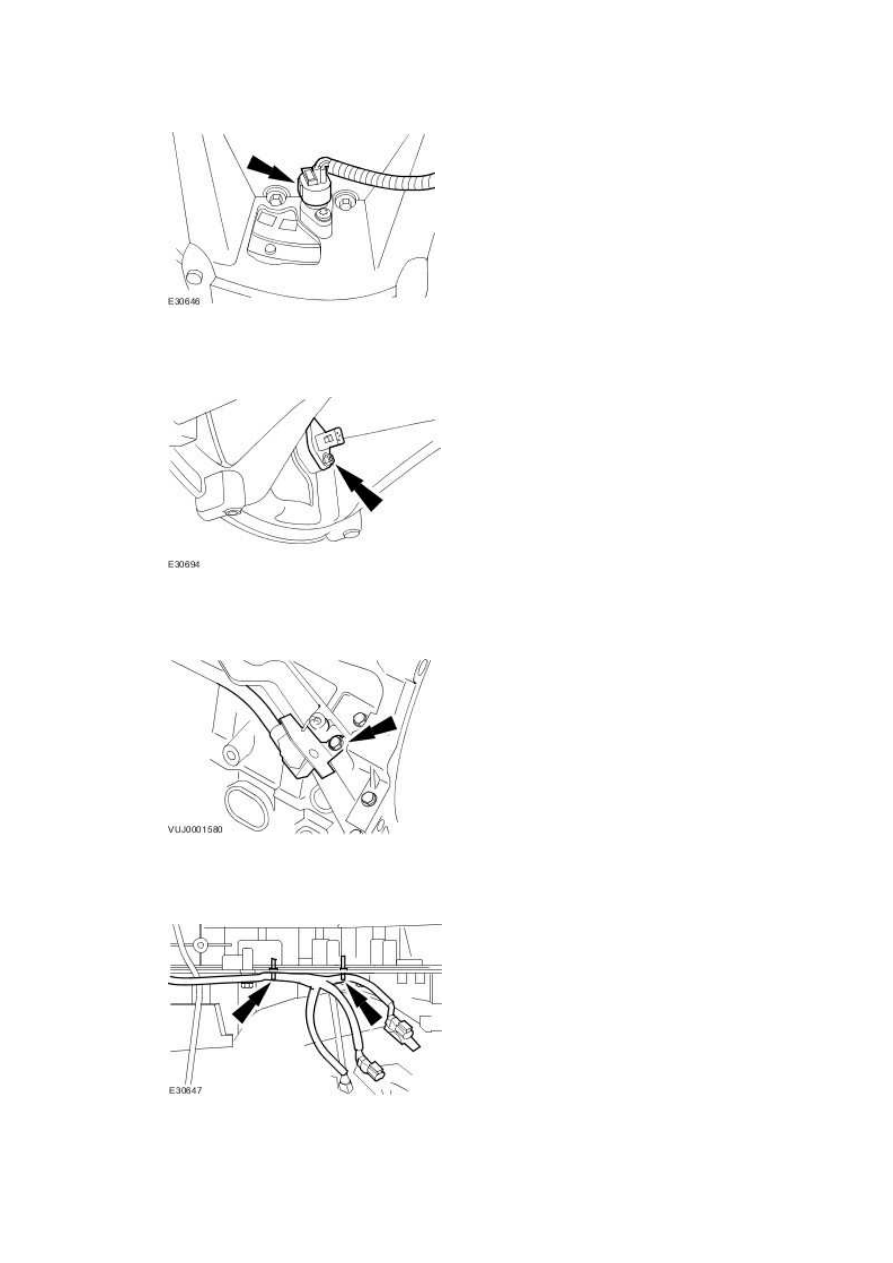

27 . Disconnect the crankshaft position sensor electrical connector.







28 . Remove the crankshaft position sensor.







29 . Detach the engine wiring harness.







30 . Detach the engine wiring harness.







31 . Detach the engine wiring harness.

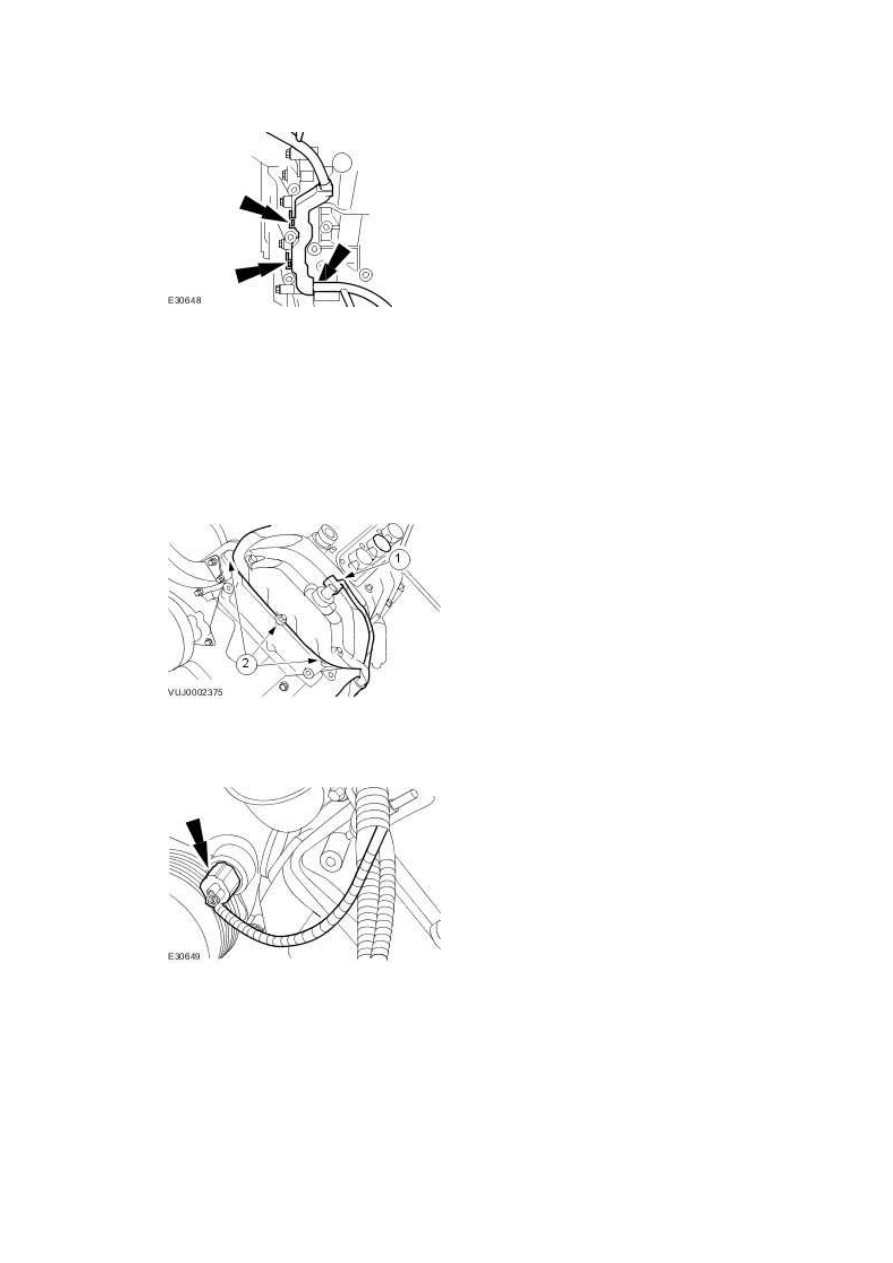

32 . Detach the engine wiring harness.





1.  Disconnect the variable valve timing (VVT) solenoid electrical connector.





2.  Detach the engine wiring harness.









33 . Disconnect the coolant temperature sensor electrical connector.

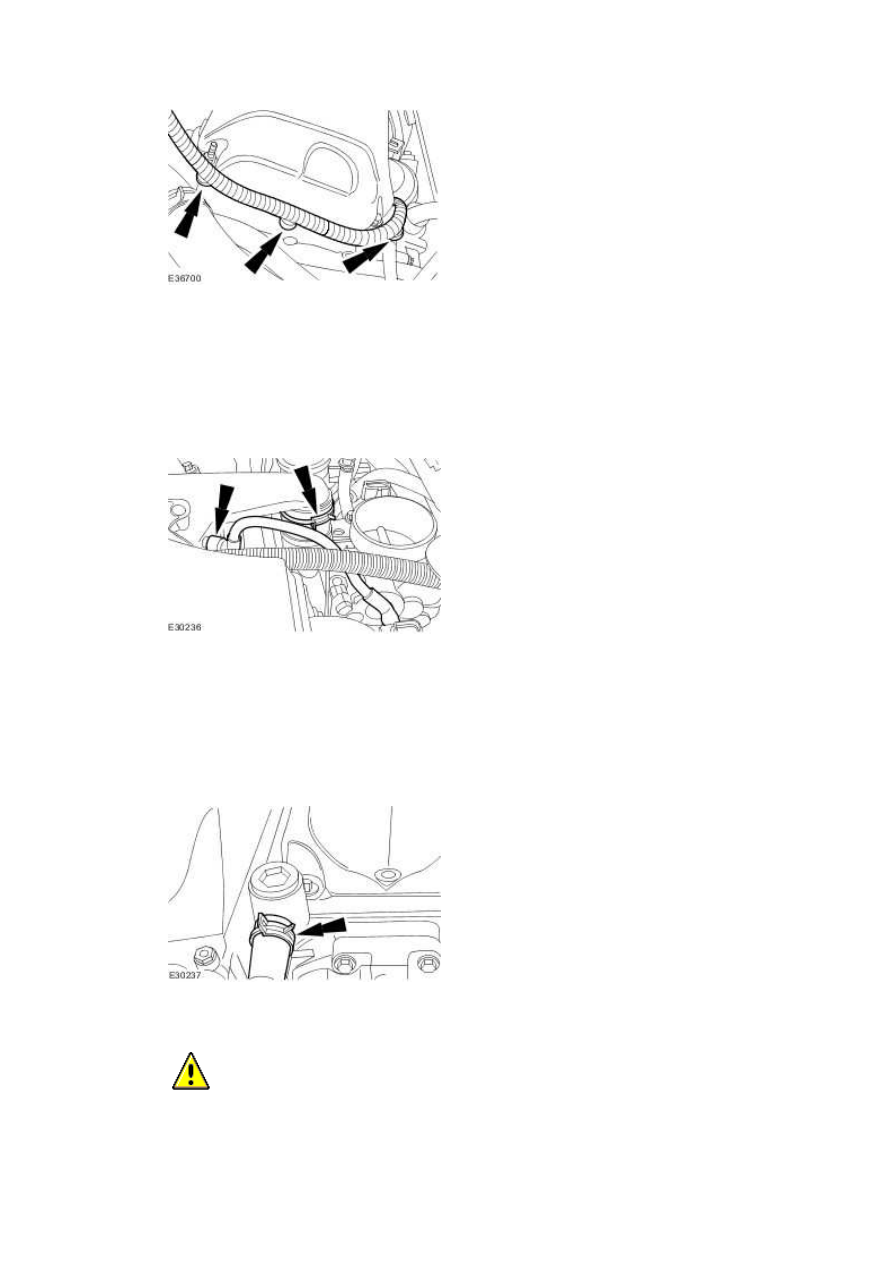

34 . Detach the engine wiring harness.

www.







35 . Detach the hoses.





•

  Reposition the hose retaining clip.









36 . Detach the supercharger outlet pipe coolant hose.





•

  Cap the coolant ports.









37 .

  CAUTION: Make sure no foreign matter enters the supercharger.

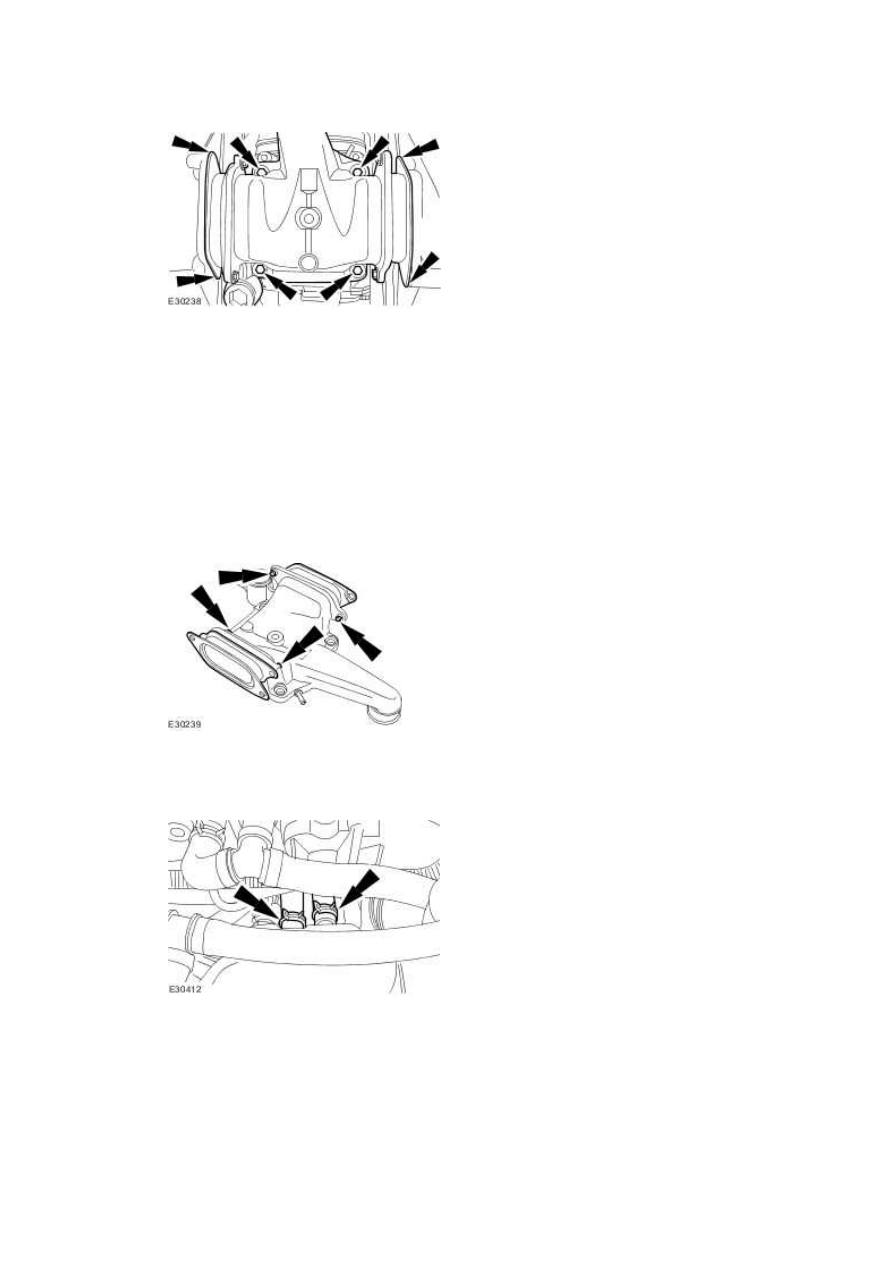

Remove the supercharger outlet pipe







38 . Remove and discard the supercharger outlet pipe gasket.





39 . Remove and discard the supercharger outlet pipe retaining bolt seals.





40 . Remove and discard the supercharger outlet pipe to charge air coolers ducts.







41 . Disconnect the thermostat housing hoses







42 . Disconnect the coolant temperature sensor electrical connector.
