Jaguar XJ (X350). Manual - part 455







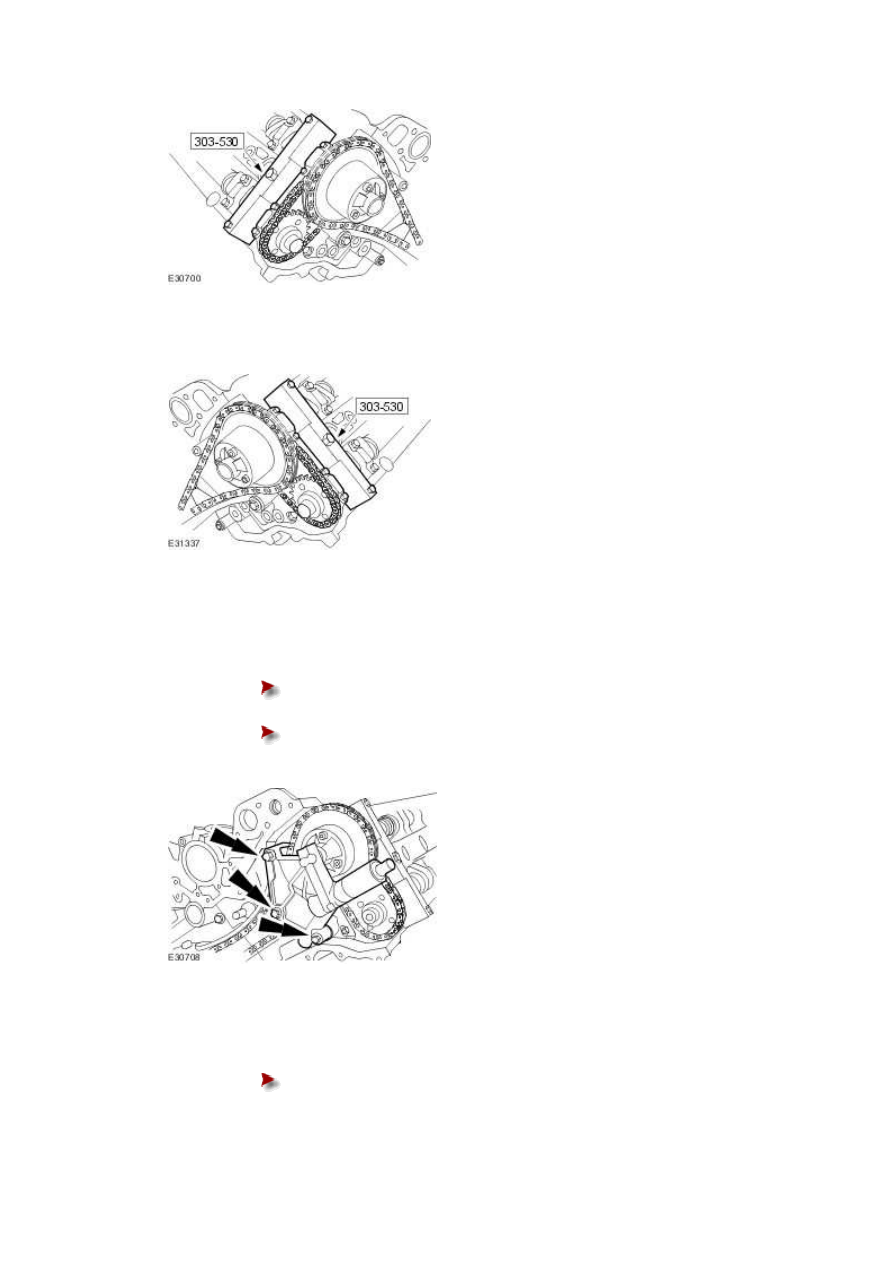

24 . Remove the special tool from the left-hand cylinder head.





Vehicles without supercharger



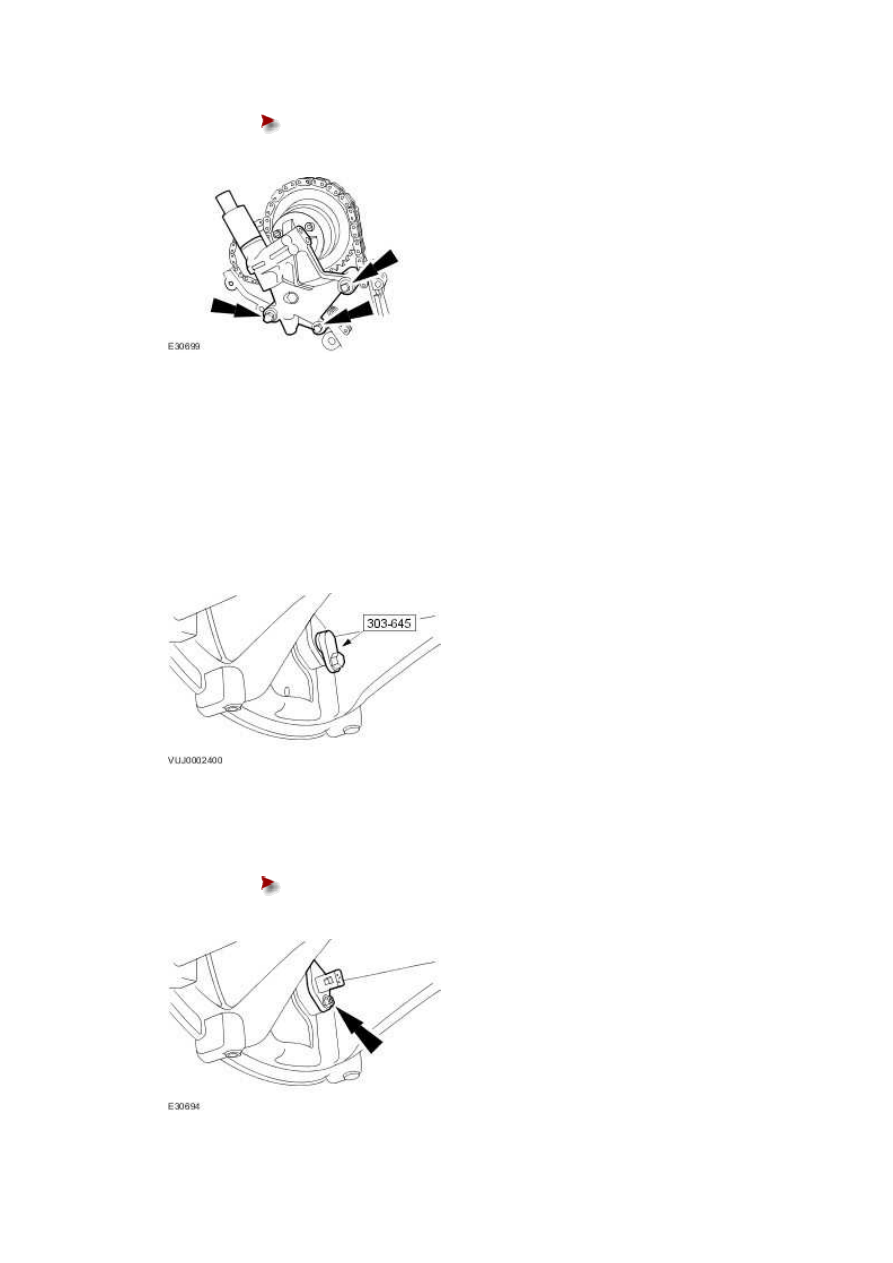

25 . Install the left-hand variable camshaft timing oil control unit housing.





Install new O-ring seals.







Tighten to 22 Nm.











26 . Install the right-hand variable camshaft timing oil control unit housing.





Install new O-ring seals.







Tighten to 22 Nm.









All vehicles



27

.



Install the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)







28 . Remove the special tool.







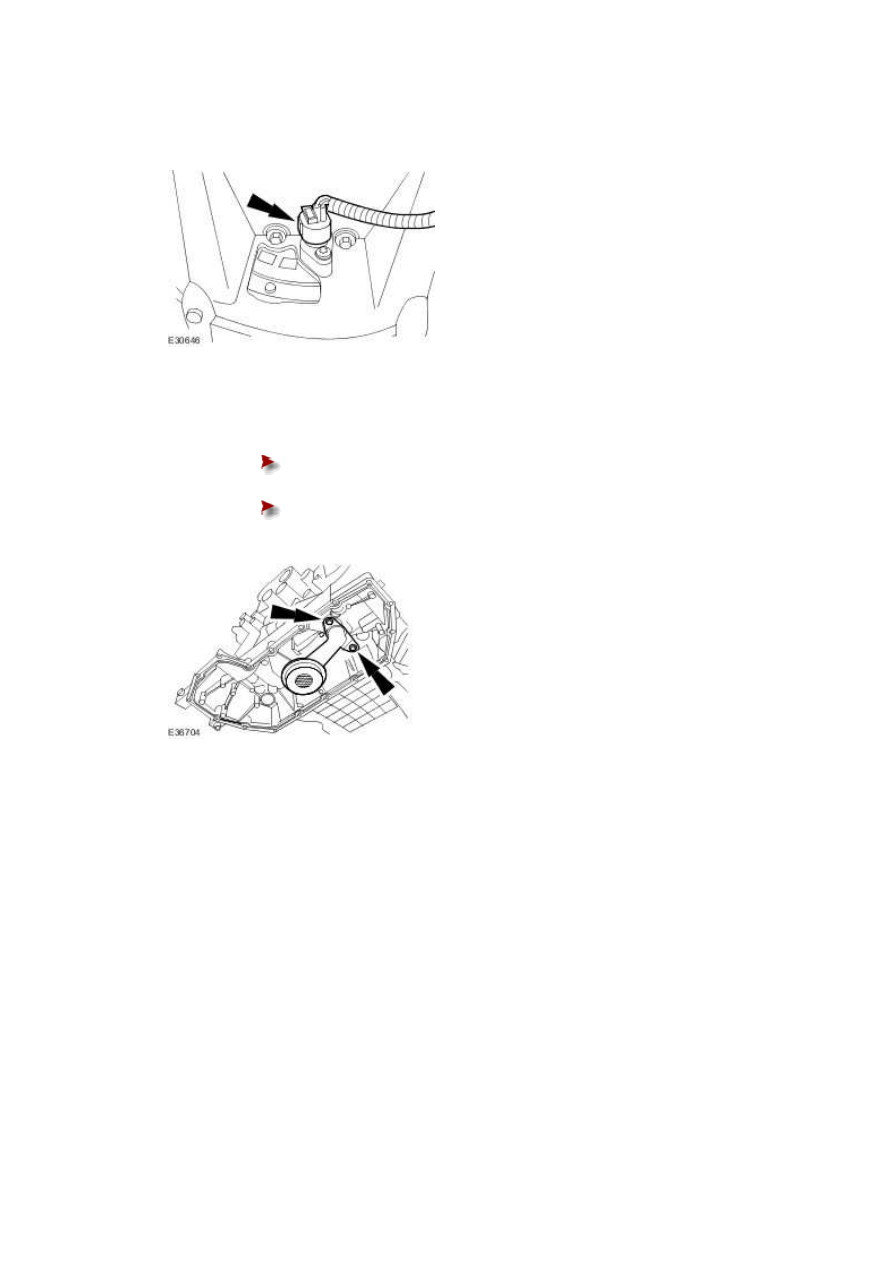

29 . Install the CKP sensor.





Tighten to 10 Nm.







www.





30 . Connect the CKP sensor electrical connector.







31 . Install the oil strainer.





Install new O-ring seals.







Tighten to 12 Nm.











32 . Install the oil pan.

For additional information, refer to Oil Pan (12.60.44)







Oil Pump - VIN Range: G45704->G99999
(12.60.26)

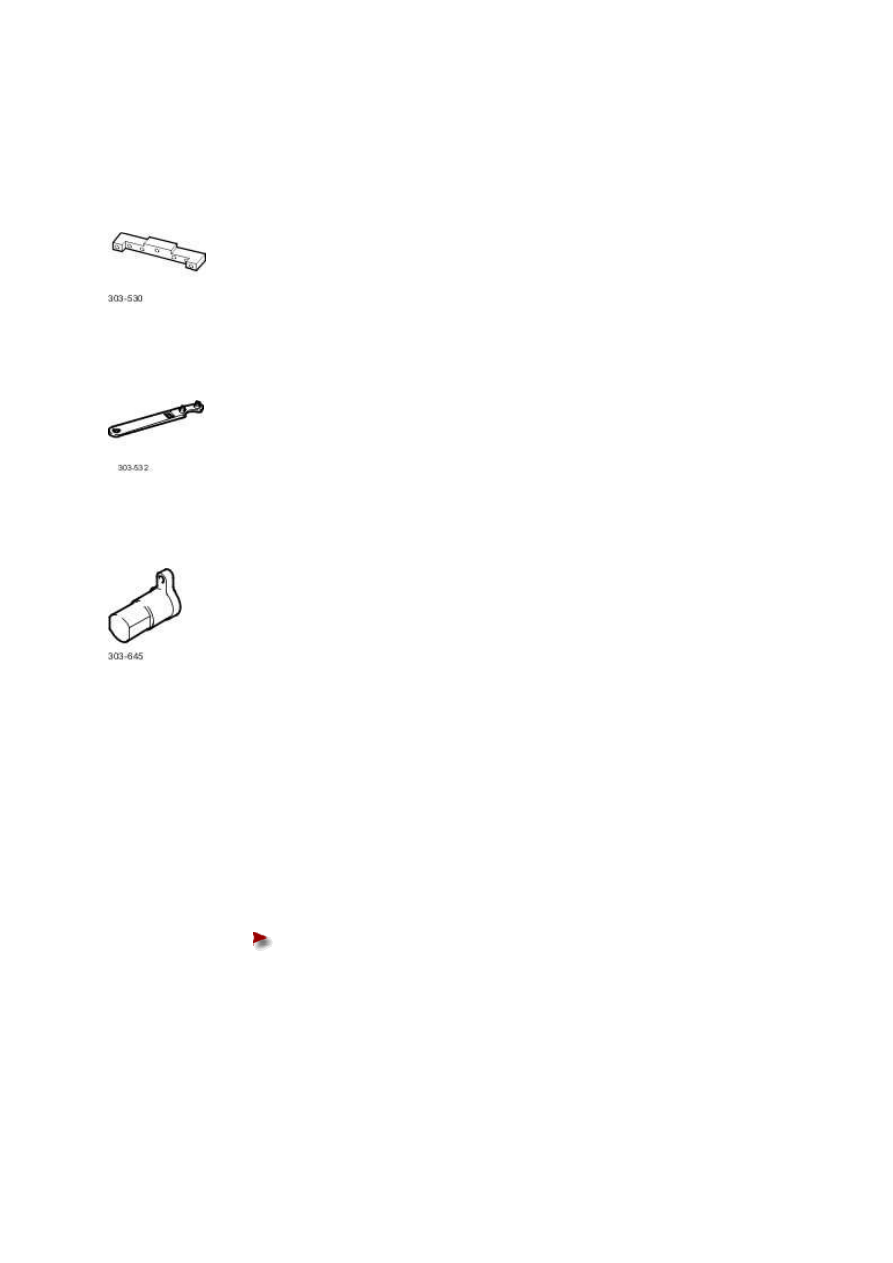

Special Service Tools





Camshaft setting

303-530







Timing chain tensioning tool

303-532







Crankshaft setting, main tool

303-645

Removal



1 . Remove the oil pan.

For additional information, refer to Oil Pan (12.60.44)





2 . Remove the oil strainer.





Remove and discard the O-ring seal.
