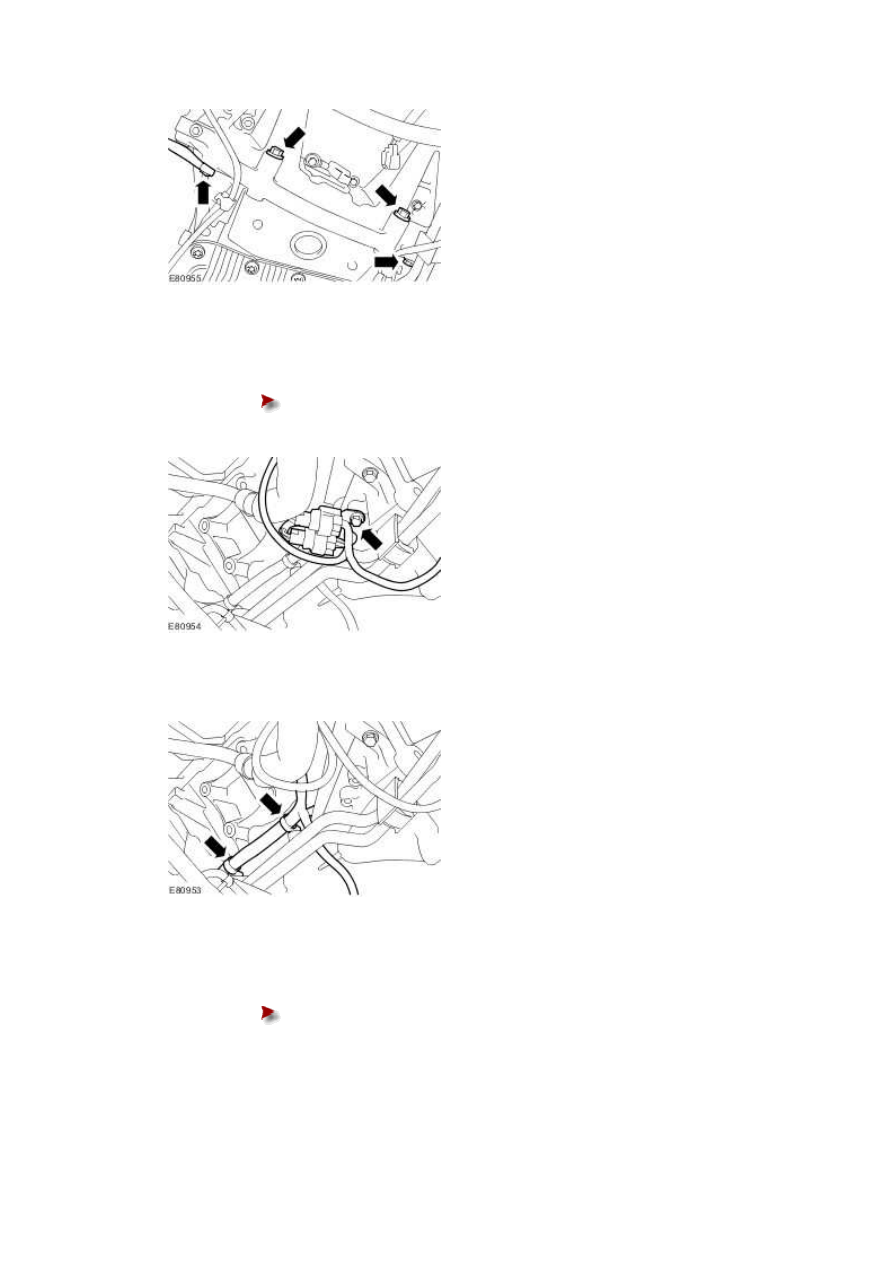

12 . Detach the left-hand HO2S electrical connector retaining bracket.





Remove the retaining bolt.











13 . Detach the engine wiring harness.

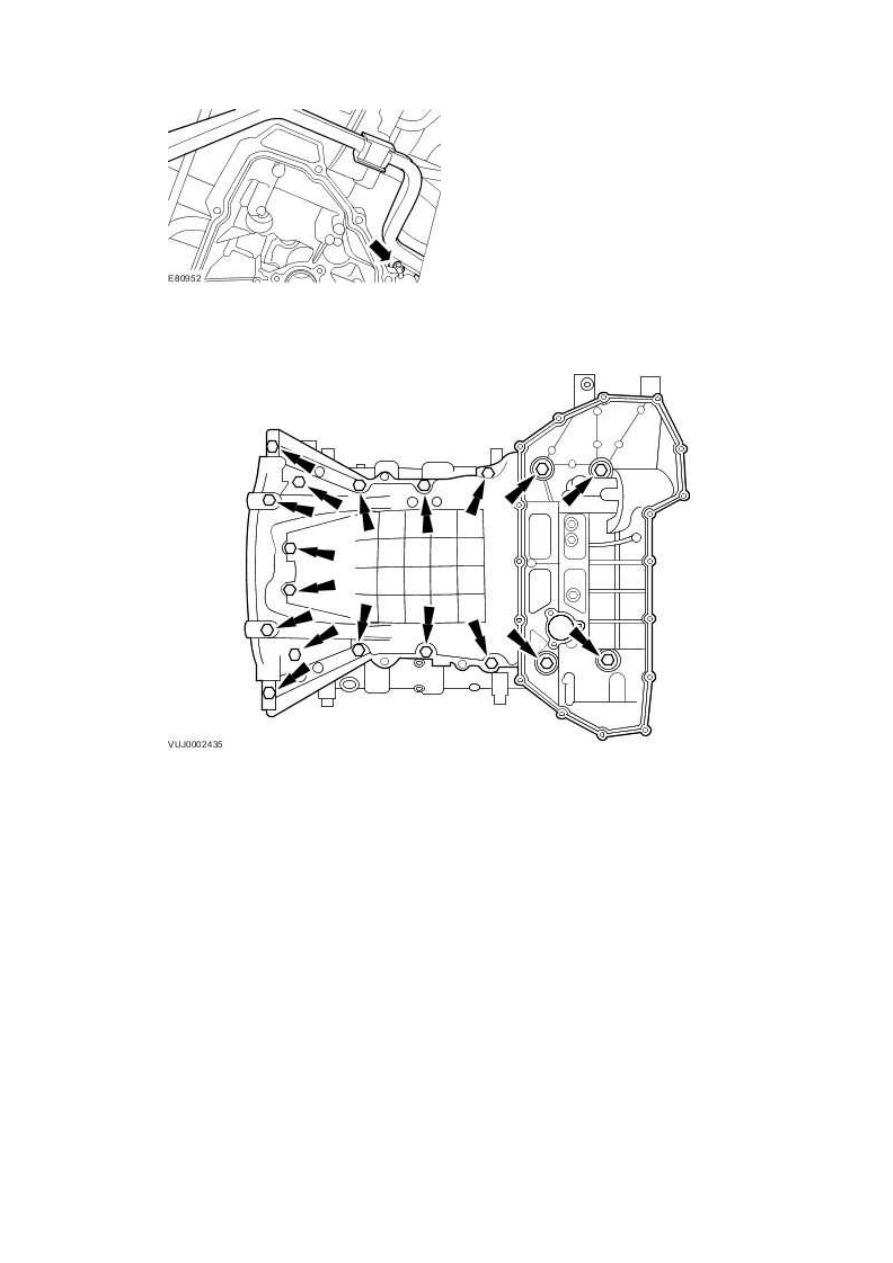

14 . Detach the transmission fluid cooler pipes.





Remove the retaining nut.











15 . Remove the oil pan extension.







Installation



1 . NOTE:





Use only a plastic scraper when removing old gasket material.



Clean all the mating faces and reusable parts thoroughly and check for damage.





2

.



NOTE:





It is important that the oil pan extension is bolted to the bedplate within 20 minutes of

www.

applying the RTV sealant.

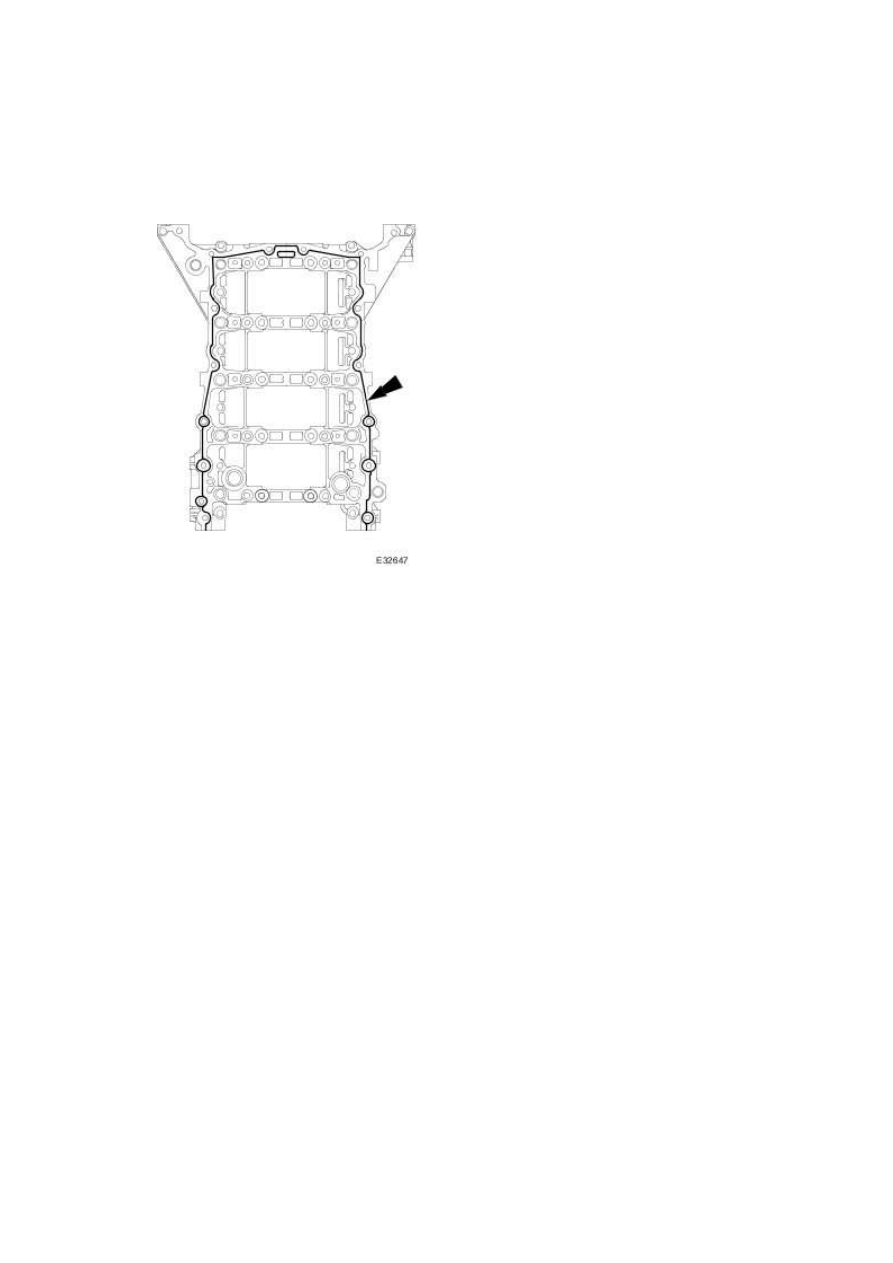

Apply a continuous bead of RTV sealant (Loctite 5699) 3 mm diameter, around the flange as

indicated.







3

.



NOTE:





It is important that the oil pan extension is bolted to the bedplate within 20 minutes of

applying the RTV sealant.

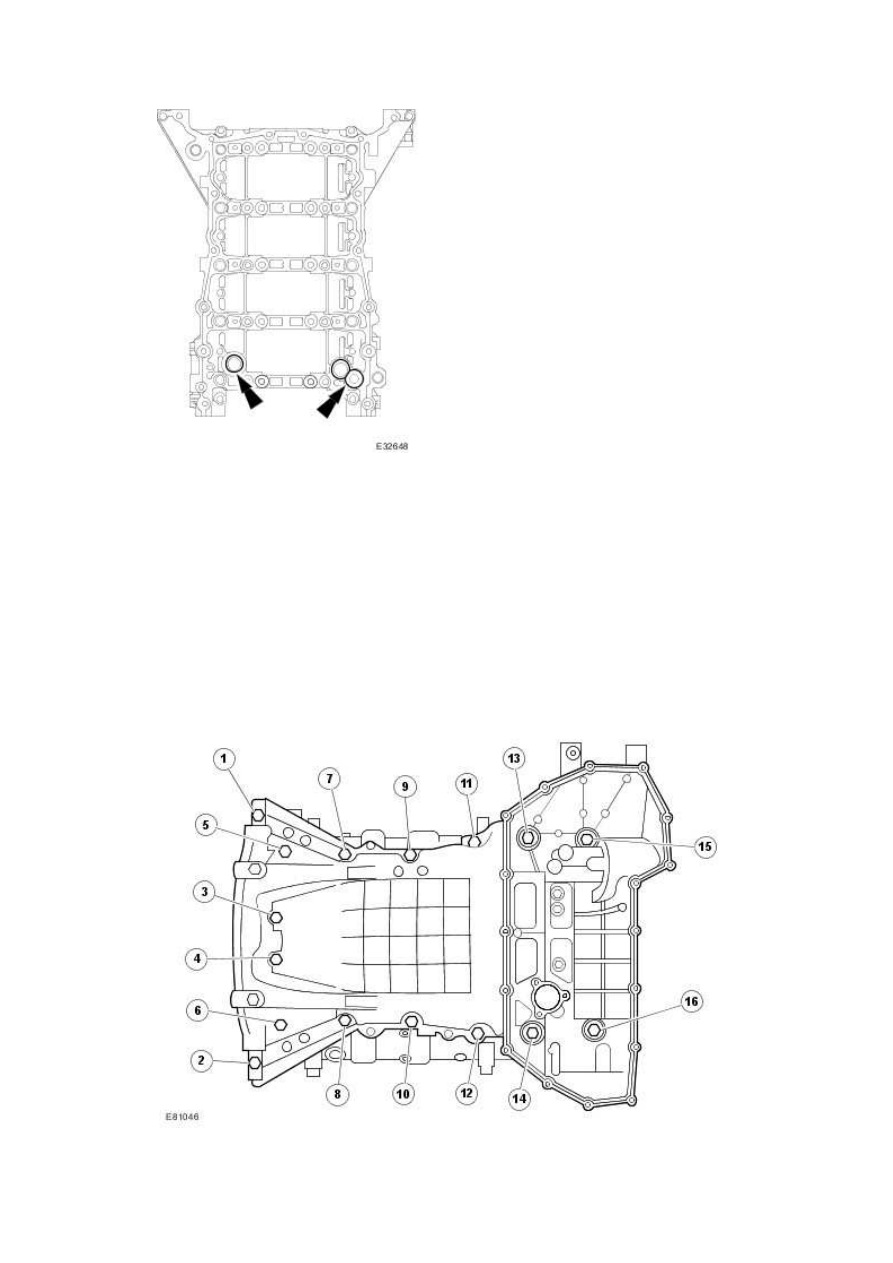

Apply a continuous bead of RTV sealant (Loctite 5699) 2 mm diameter, around the diverter

valve flange as indicated.







4 . NOTE:





Tighten the retaining bolts in the indicated sequence.



Install the oil pan extension to the bedplate.



1) Tighten to 21 Nm.
