Jaguar XJ (X350). Manual - part 422









42 . Raise the vehicle.

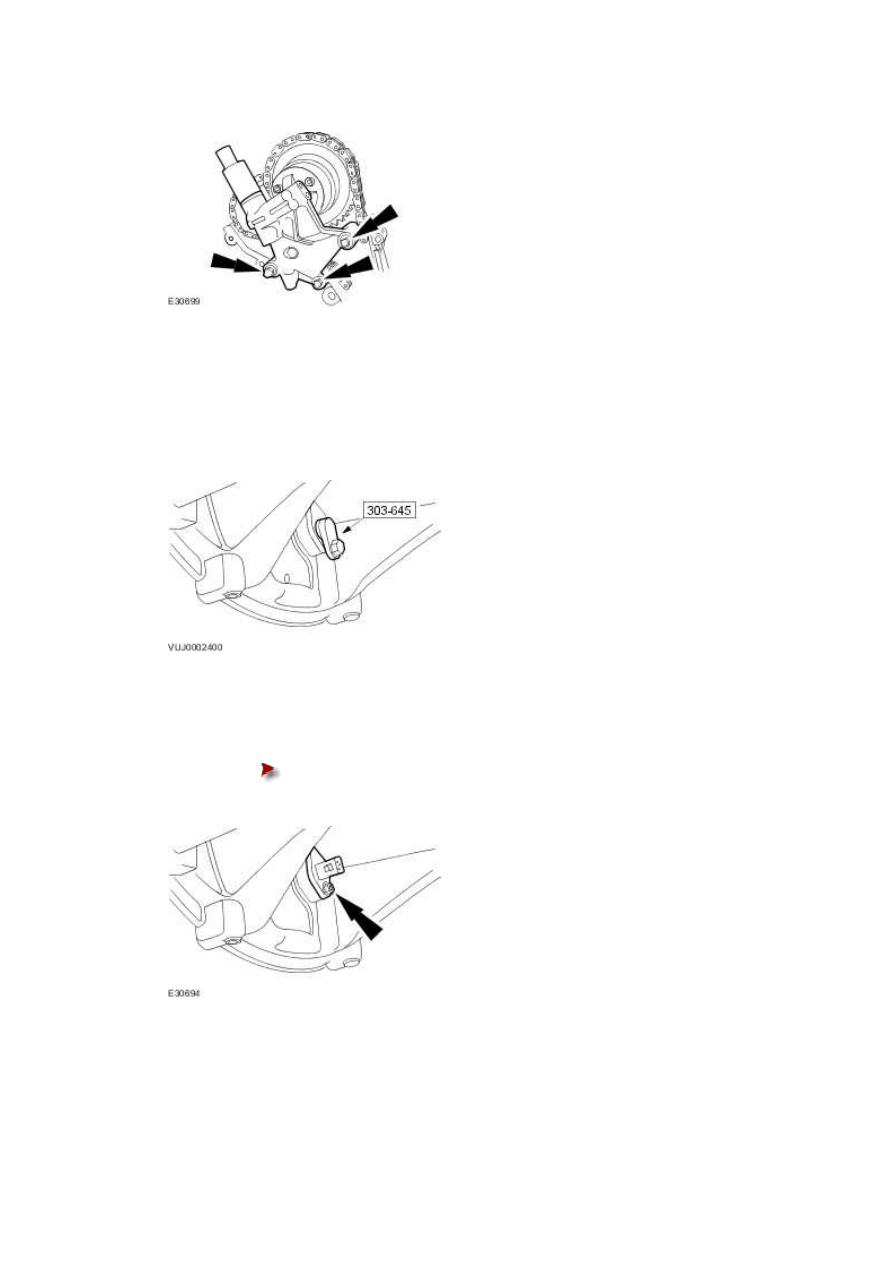

43 . Remove the special tool.

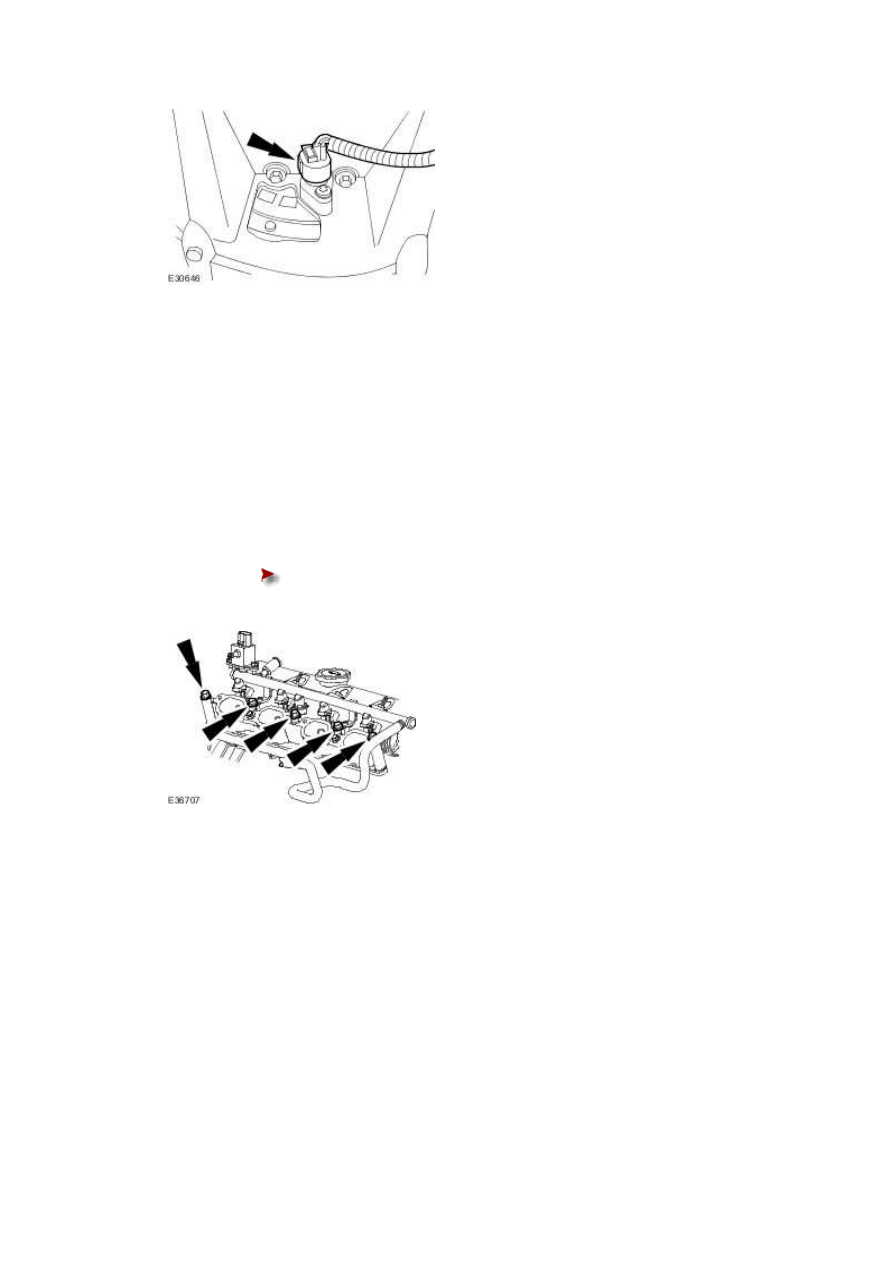

44 . Install the CKP sensor.





Tighten to 10 Nm.











45 . Connect the CKP sensor electrical connector.





Vehicles without supercharger



46

.



Install the intake manifold.

For additional information, refer to Intake Manifold - VIN Range: G45704->G99999

(30.15.01)





Vehicles with supercharger



47 . Install the lower intake manifold.





Tighten to 22 Nm.











48 . Install the charge air cooler.

For additional information, refer to Charge Air Cooler



All vehicles



49 . Carry out the valve clearance check.

For additional information, refer to Valve Clearance Check (12.29.47)





50  Install the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)



www.

Engine Front Cover - VIN Range: G00442-
>G45703 (12.65.01)

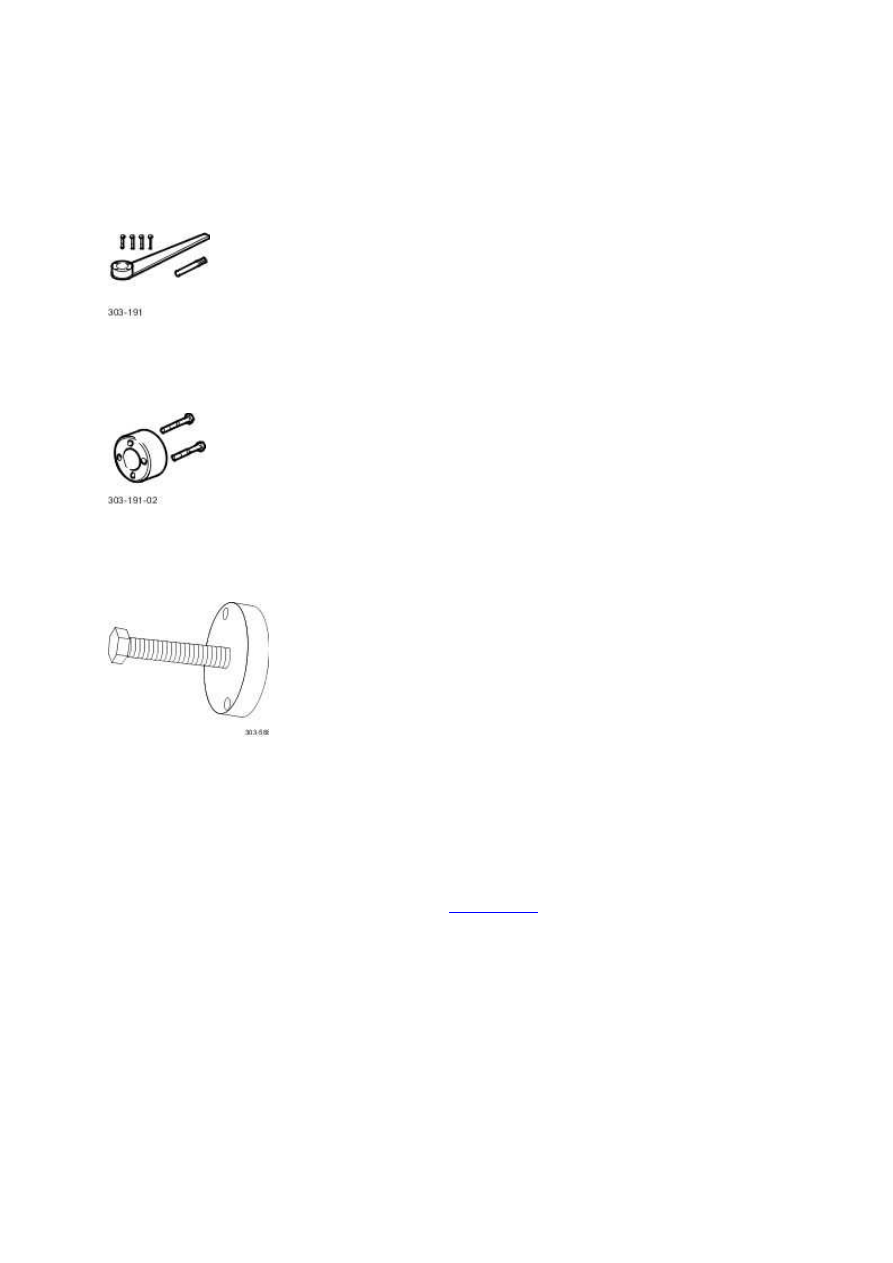

Special Service Tools





Front Pulley Lock

303-191







Front Pulley Lock Adaptor

303-191-02







Remover, Crankshaft Damper

303-588

Removal

All vehicles



1 . Remove the cooling fan motor and shroud. <<303-03A>>





2 . Remove the left-hand valve cover.

For additional information, refer to





3 . Remove the right-hand valve cover.

For additional information, refer to



Vehicles without supercharger



4 . Remove the oil cooler.

For additional information, refer to



Vehicles with supercharger



5 . Remove the supercharger drive belt. <<303-05>>



All vehicles



6 . Remove power steering pump. <<211-02>>





7 . Remove the air conditioning compressor. <<412-03>>

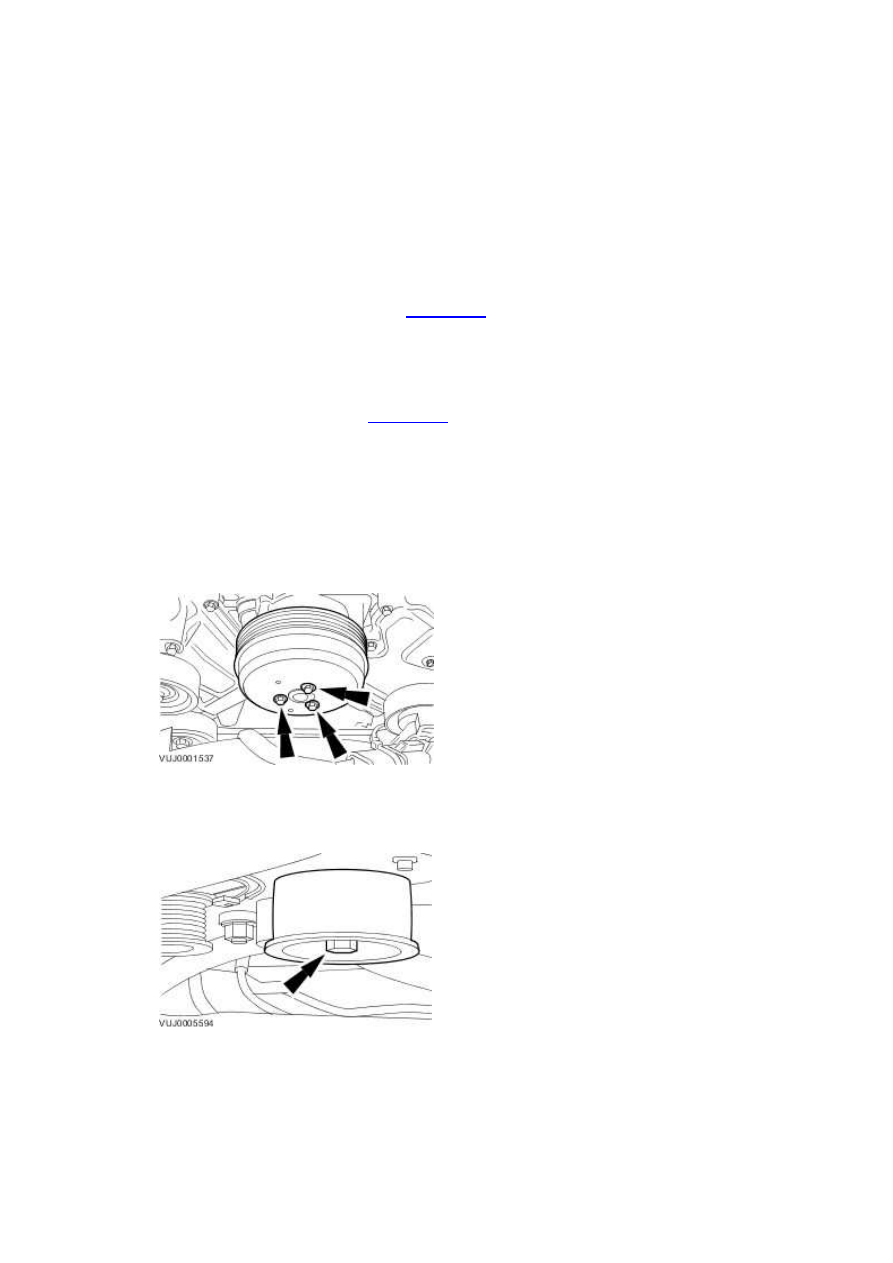

8 . Remove the water pump pulley.







9 . Remove the accessory drive belt idler pulley.
