7 . NOTE:





Left-hand shown, right-hand similar.



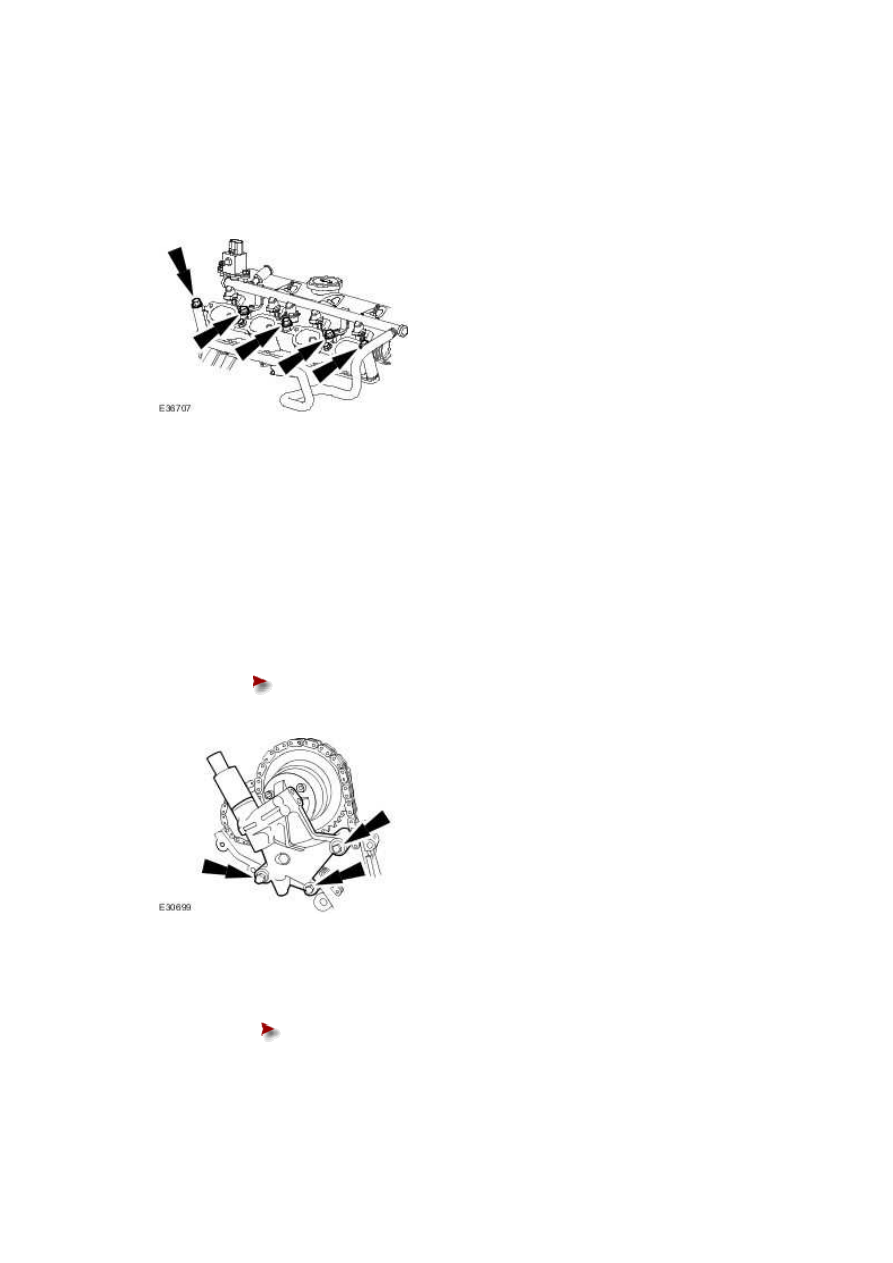

Remove the lower intake manifold.





All vehicles



8

.



Remove the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)

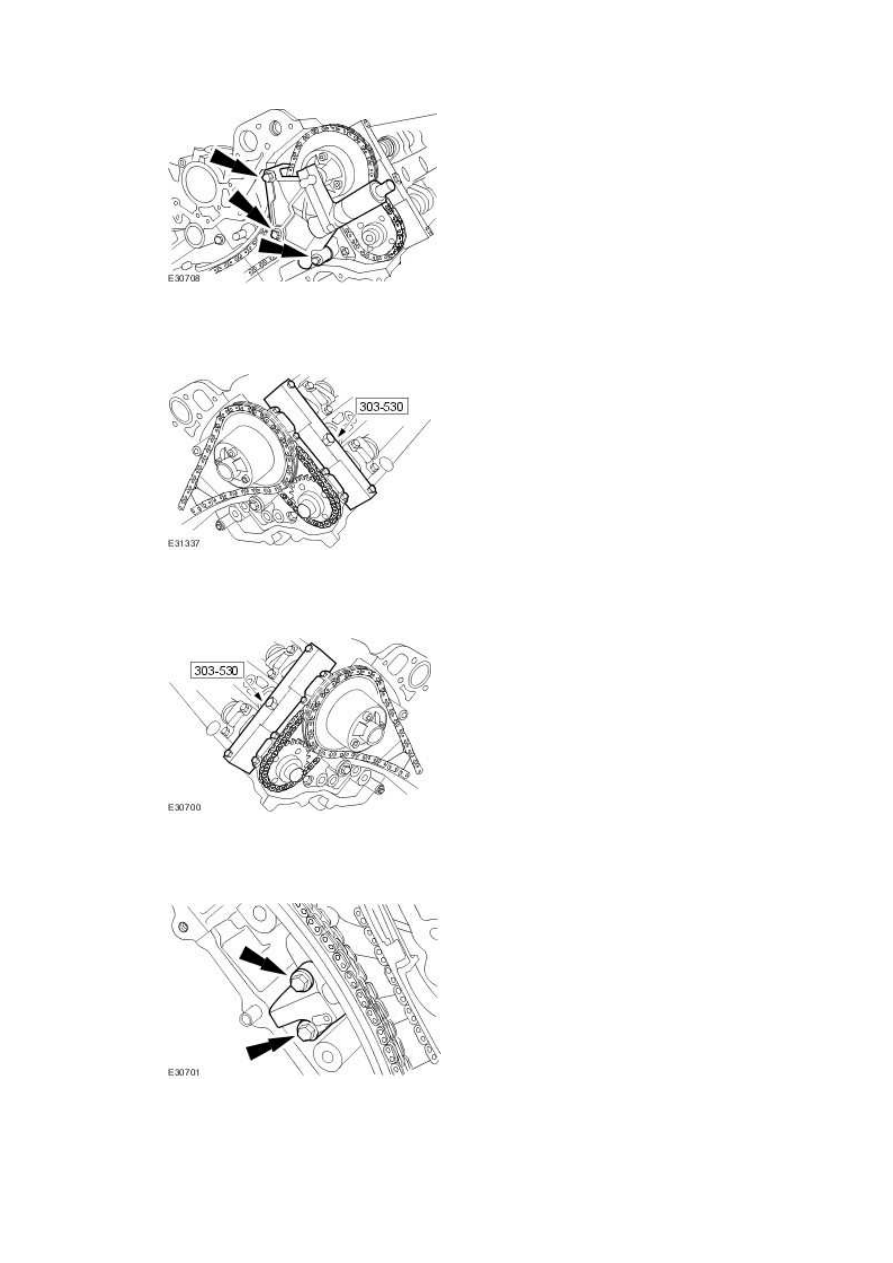

9 . Remove the right-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.











10 . Remove the left-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.











11 . Install the special tool to the left-hand cylinder head.







12 . Install the special tool to the right-hand cylinder head.







13 . Remove the primary timing chain tensioner assembly.





www.

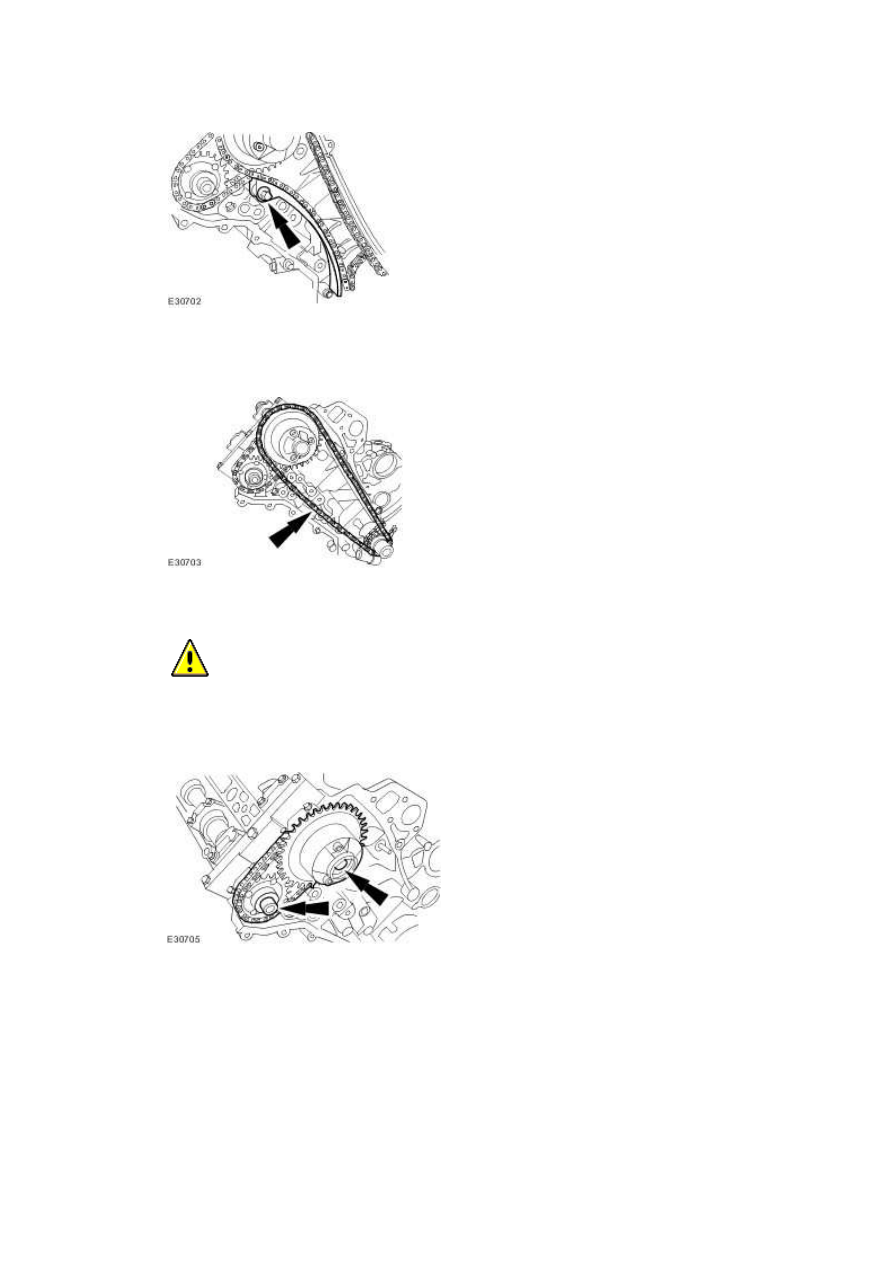

14 . Remove the primary timing chain tensioner guide.







15 . Remove the primary timing chain.







16

.



  CAUTION: Make sure the secondary timing chain and camshaft sprockets are free

to rotate.





Loosen the camshaft sprockets.

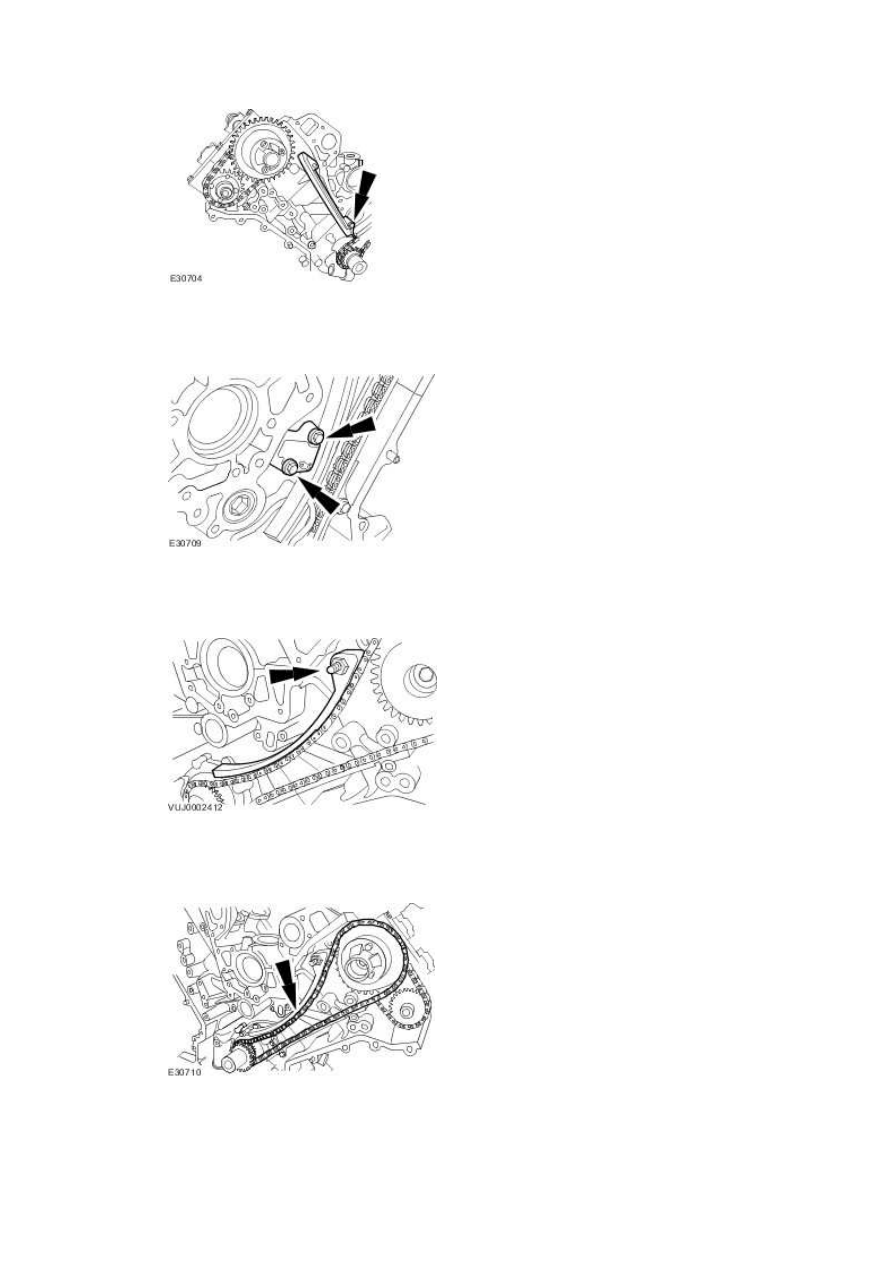

17 . Remove the primary timing chain guide.







18 . Remove the primary timing chain tensioner assembly.







19 . Remove the primary timing chain tensioner guide.







20 . Remove the primary timing chain.
