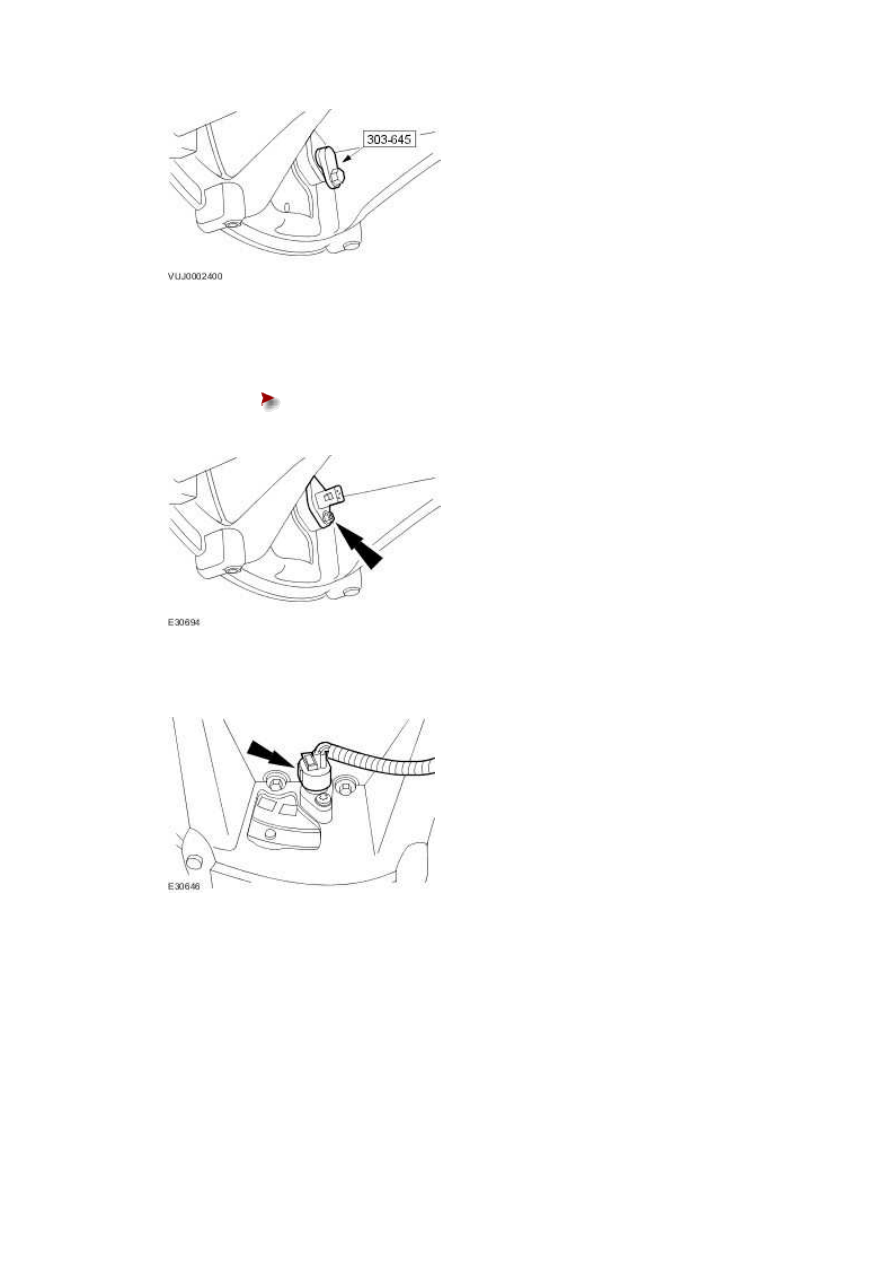

26 . Install the crankshaft position sensor.





Tighten to 10 Nm.











27 . Connect the crankshaft position sensor electrical connector.







28 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





29

.



Install the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)







30 . Carry out the valve clearance check.

For additional information, refer to Valve Clearance Check (12.29.47)







www.

Camshafts RH - VIN Range: G45704-
>G99999 (12.13.18)

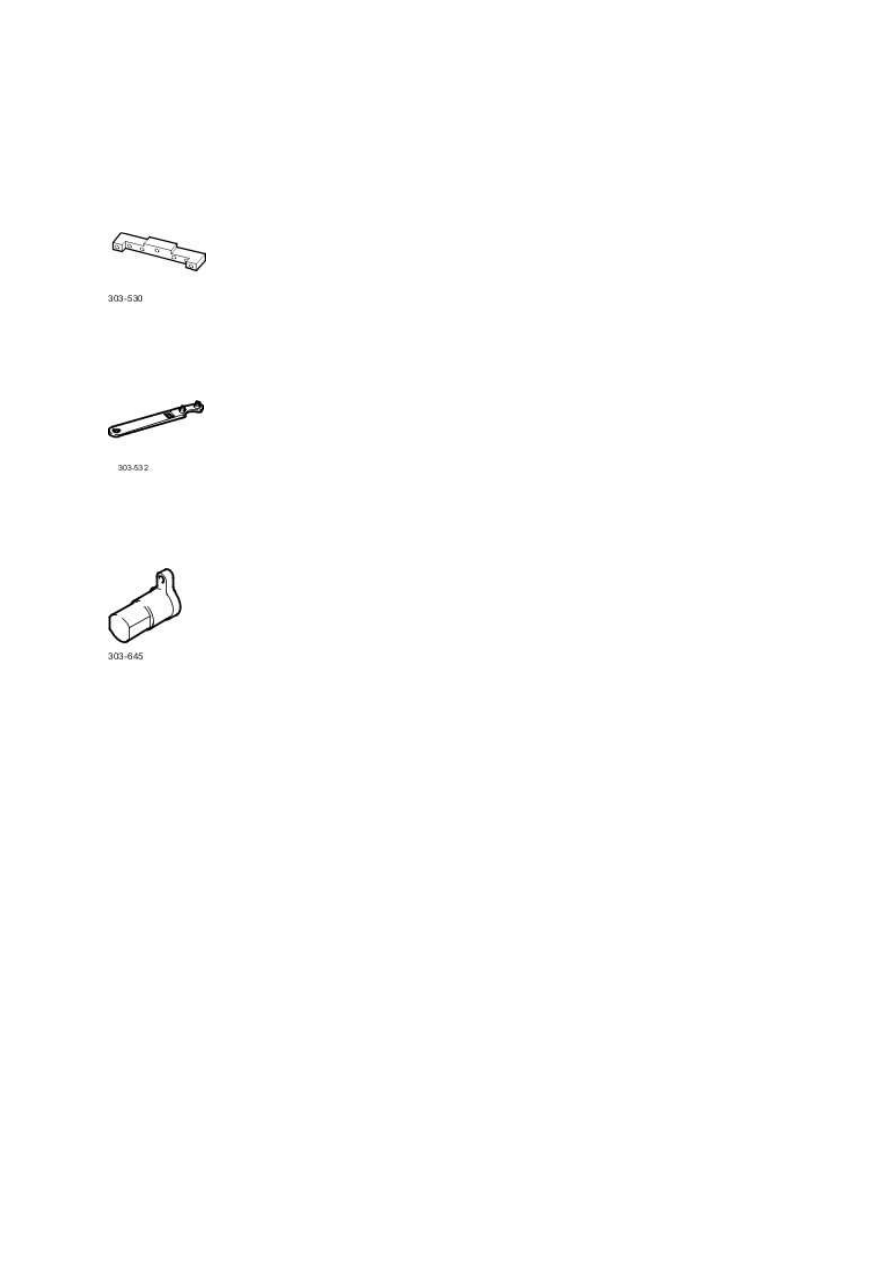

Special Service Tools





Camshaft setting/locking tool

303-530







Timing chain tensioning tool

303-532







Crankshaft setting, main tool

303-645

Removal



1

.



Remove the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)







2 . Raise the vehicle.

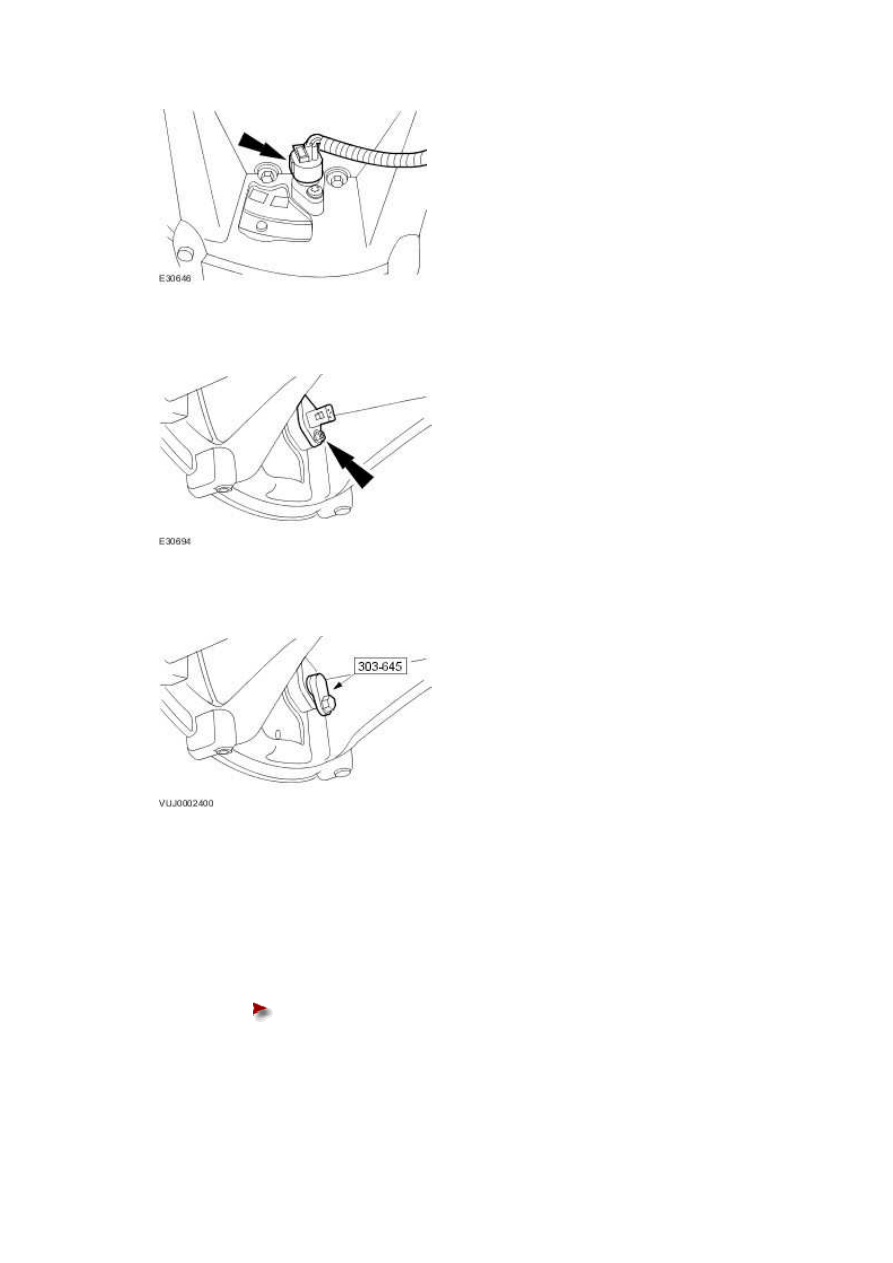

3 . Disconnect the crankshaft position (CKP) sensor electrical connector.







4 . Remove the CKP sensor.







5 . Install the special tool.







6 . Lower the vehicle.





7 . Remove the right-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.
