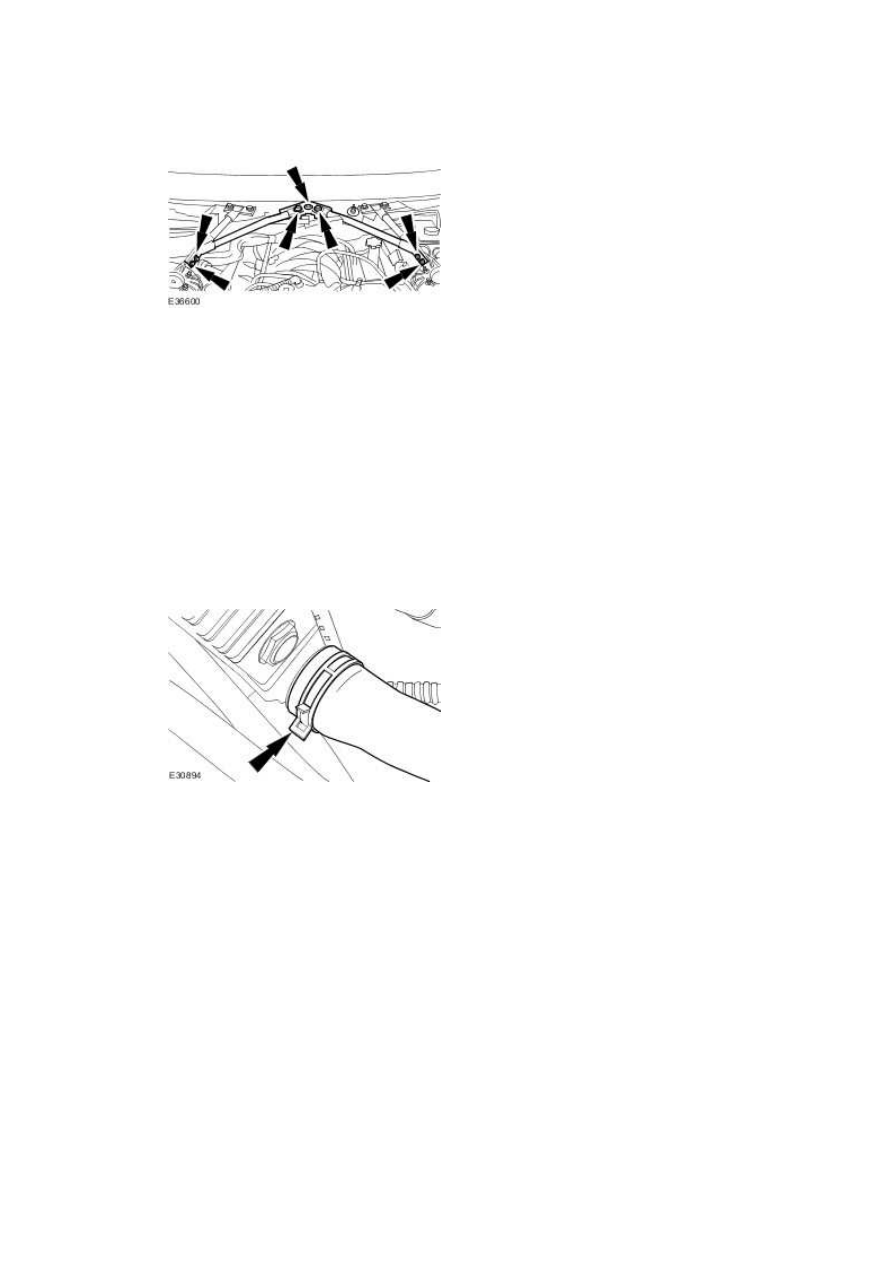

23 . Install the engine compartment support.







24 . Install the cabin air filter.

For additional information, refer to Cabin Air Filter (76.10.09)





25 . Install the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





26 . Connect the lower coolant hose.







27 . Install the cooling fan motor and shroud.

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)





28 . Install the hood.

For additional information, refer to Hood (76.16.01)





29 . Raise the vehicle.

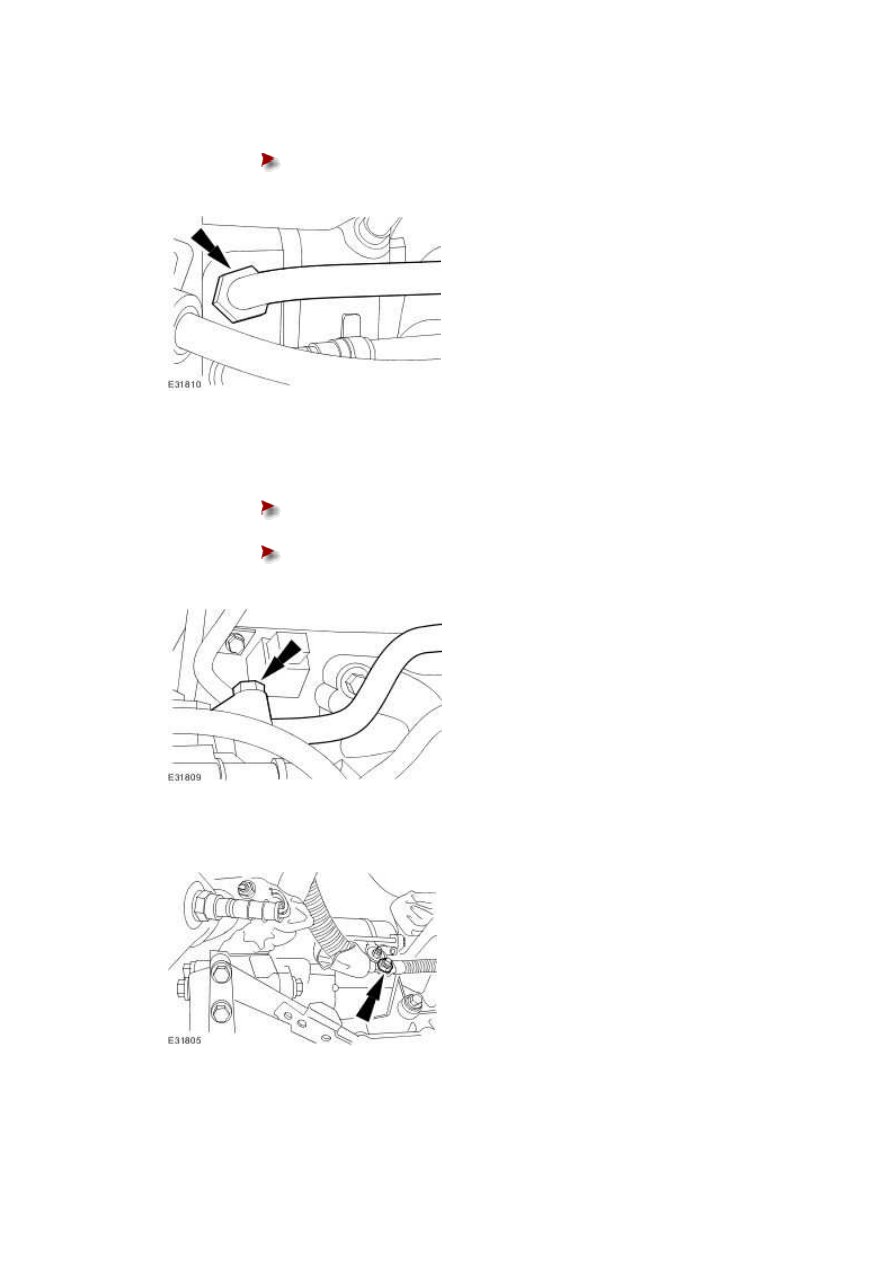

30 . Attach the power steering line.





Install a new O-ring seal.











31 . Connect the A/C compressor return line.





Install new O-ring seals.







Tighten to 20 Nm.

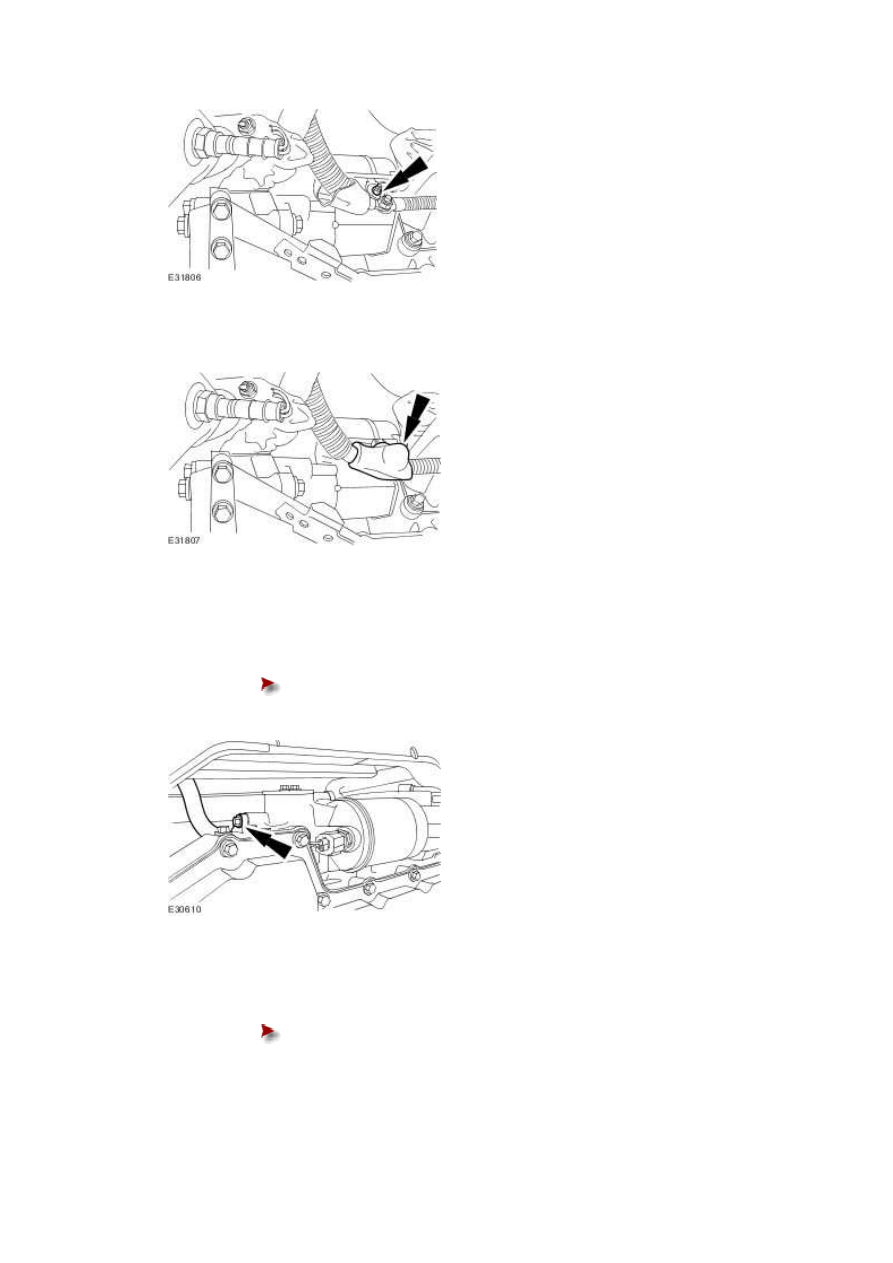

32 . Tighten to 10 Nm.







33 . Tighten to 7 Nm.

www.







34 . Attach the starter motor positive cable cover.





Vehicles with supercharger

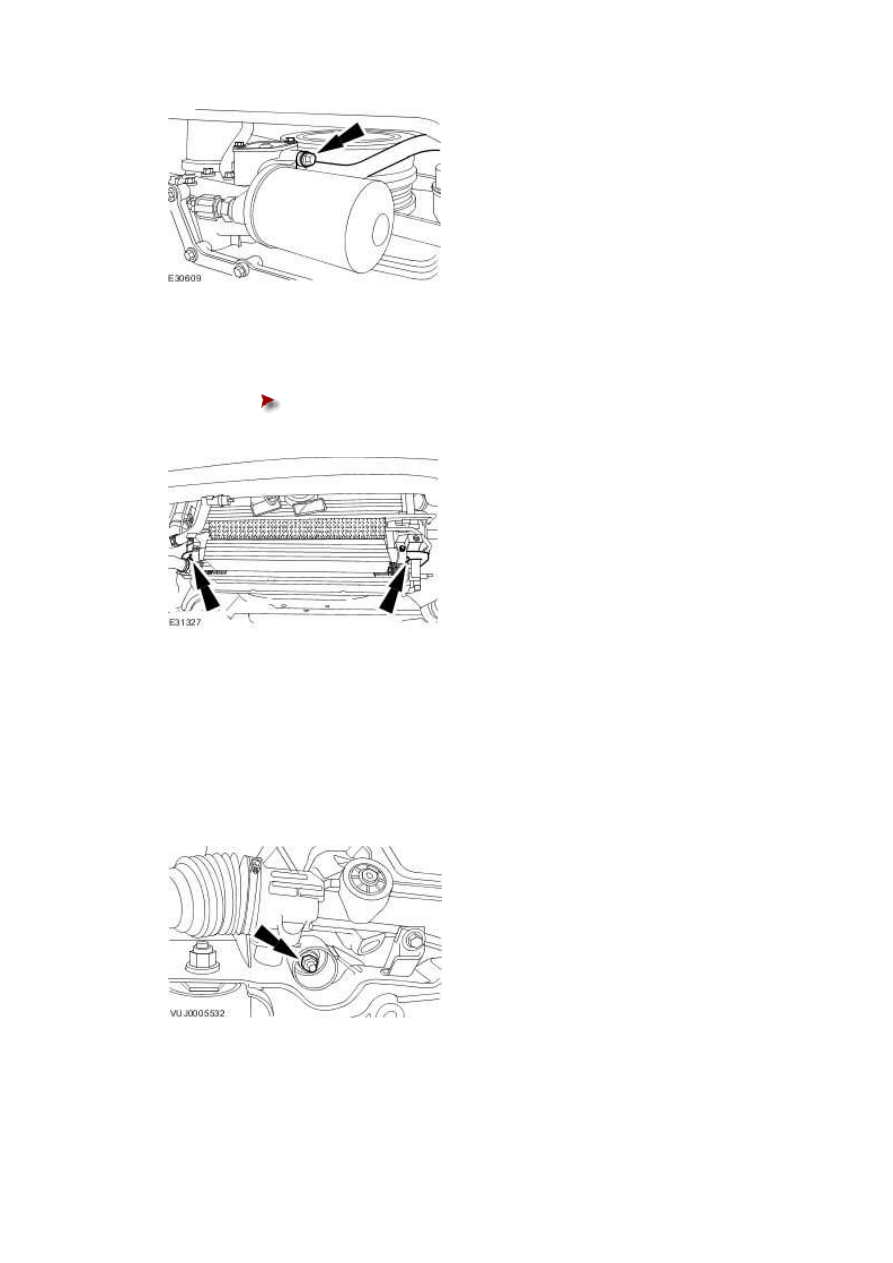

35 . Tighten to 12 Nm.





Install new O-ring seals.











36 . Tighten to 12 Nm.





Install new O-ring seals.











37 . Tighten to 12 Nm.





Install new O-ring seals.









All vehicles



38 . NOTE:





Left hand shown, right hand similar.



Tighten to 63 Nm.







39 . Install the automatic transmission.

For additional information, refer to Transmission - 3.5L/4.2L (44.20.01)
