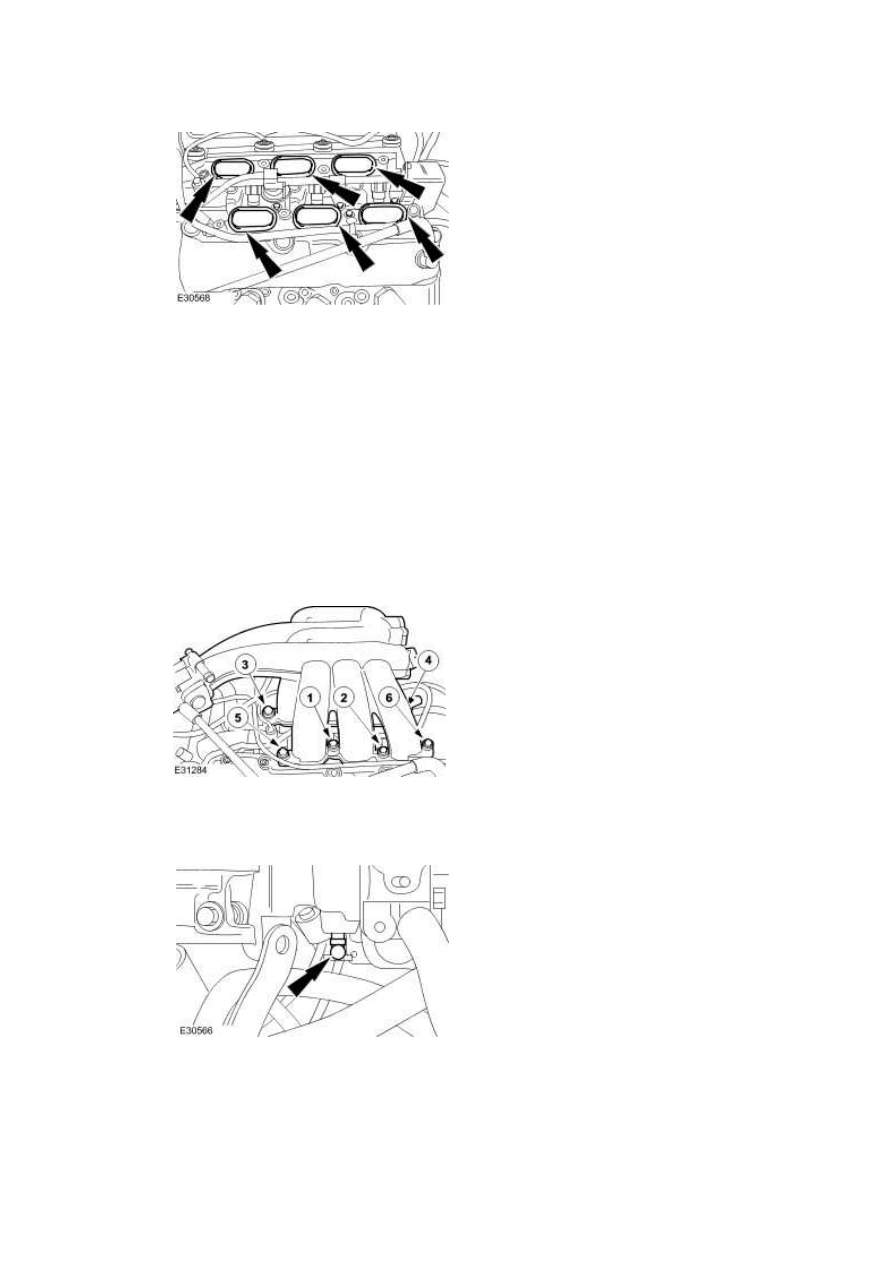

109 . Install new intake manifold gaskets.







110

.



NOTE:





The intake manifold retaining bolts in position 1,2,3 and are longer than the retaining

bolts in position 4,5 and 6.





Install the intake manifold.





•

  Tighten to 10 Nm.









111 . Connect the evaporative emission canister purge valve transfer pipe.

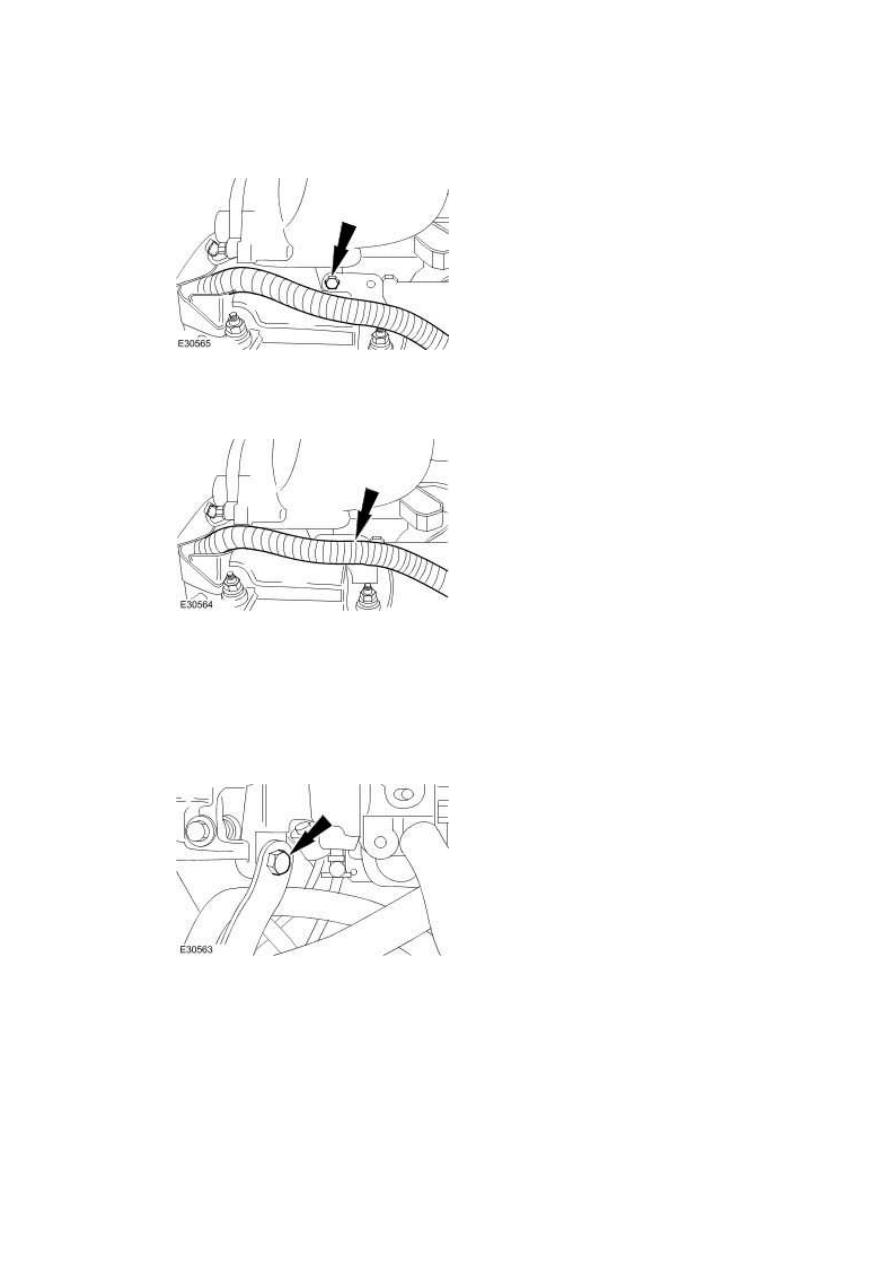

112 . Attach the intake manifold rear retaining bracket.





•

  Tighten to 10 Nm.









113 . Attach the engine wiring harness from the intake manifold rear retaining bracket.







114 . Attach the intake manifold front retaining bracket.





•

  Tighten to 10 Nm.

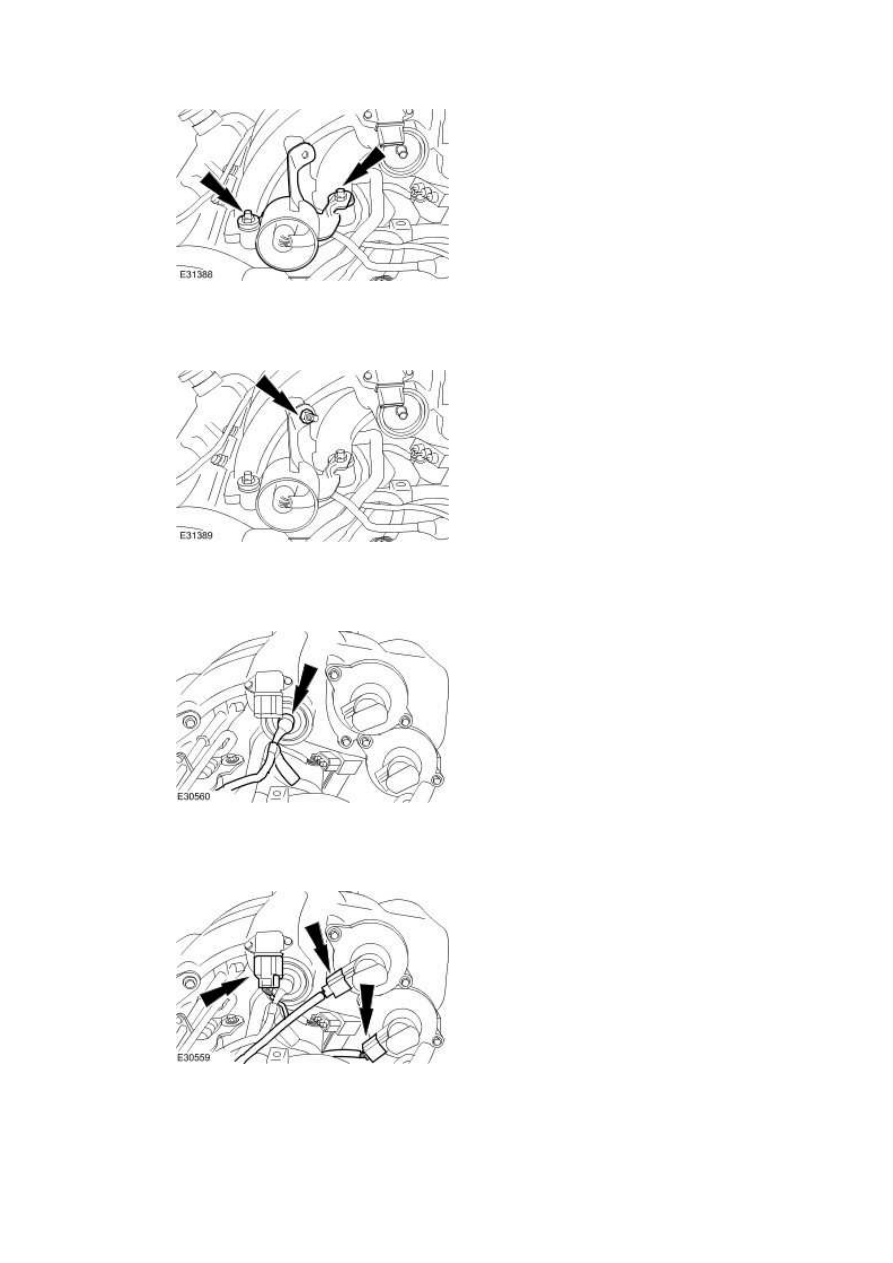

115 . Install the fuel pressure sensor bracket.





•

  Tighten to 10 Nm.



www.







116 . Tighten to 7 Nm.

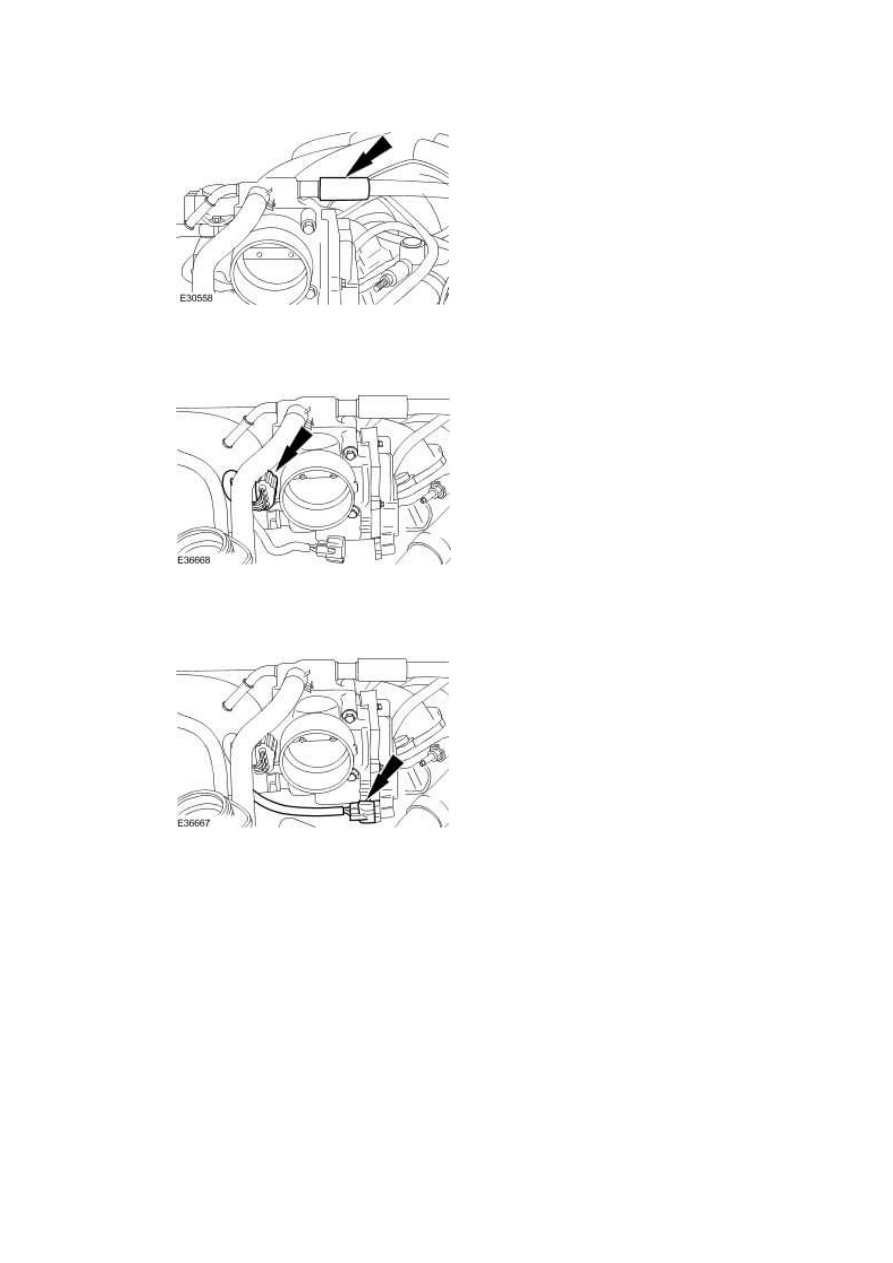

117 . Connect the fuel pressure sensor vacuum hose.







118 . Connect the electrical connectors.







119 . Connect the positive crankcase ventilation (PCV) hose.







120 . Connect the throttle position sensor electrical connector.







121 . Connect the throttle motor electrical connector.
