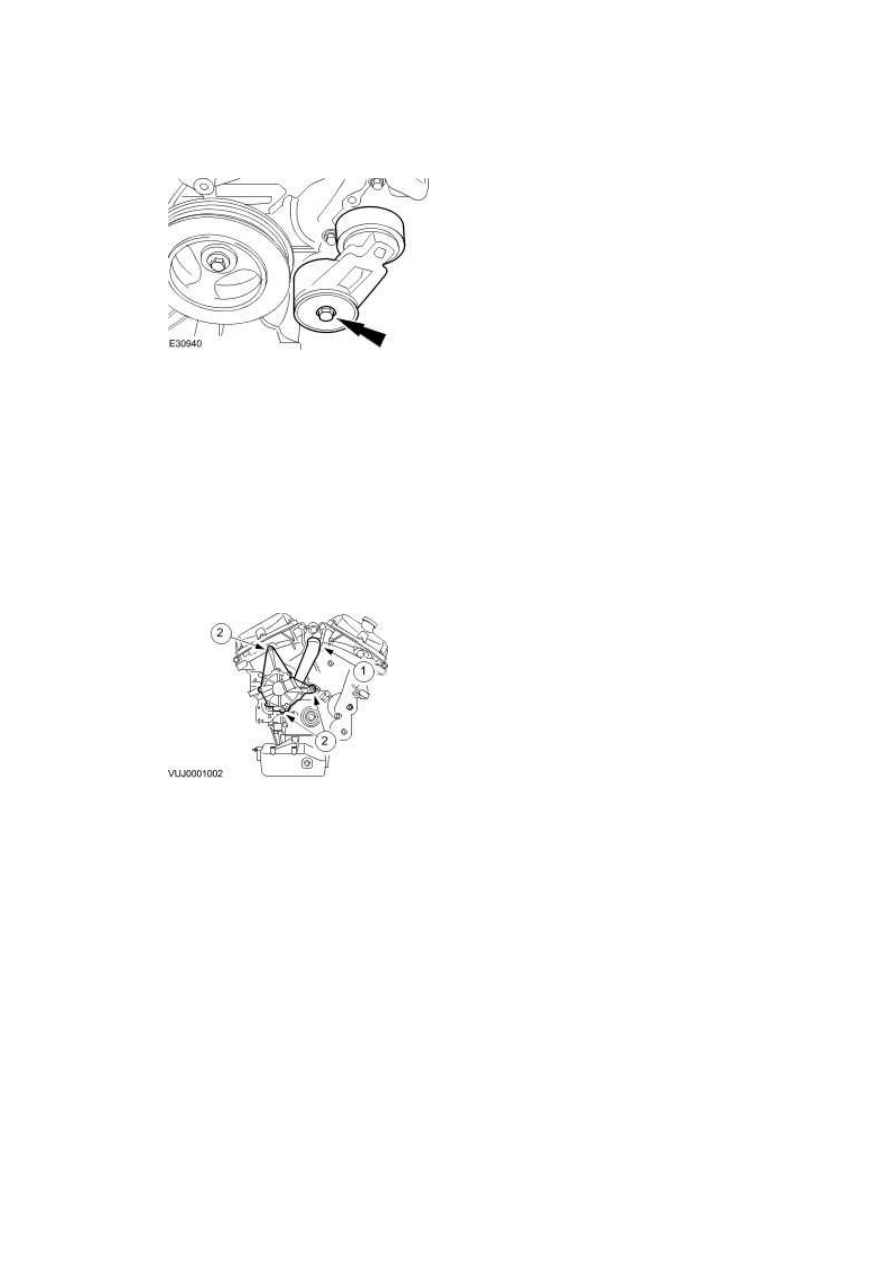

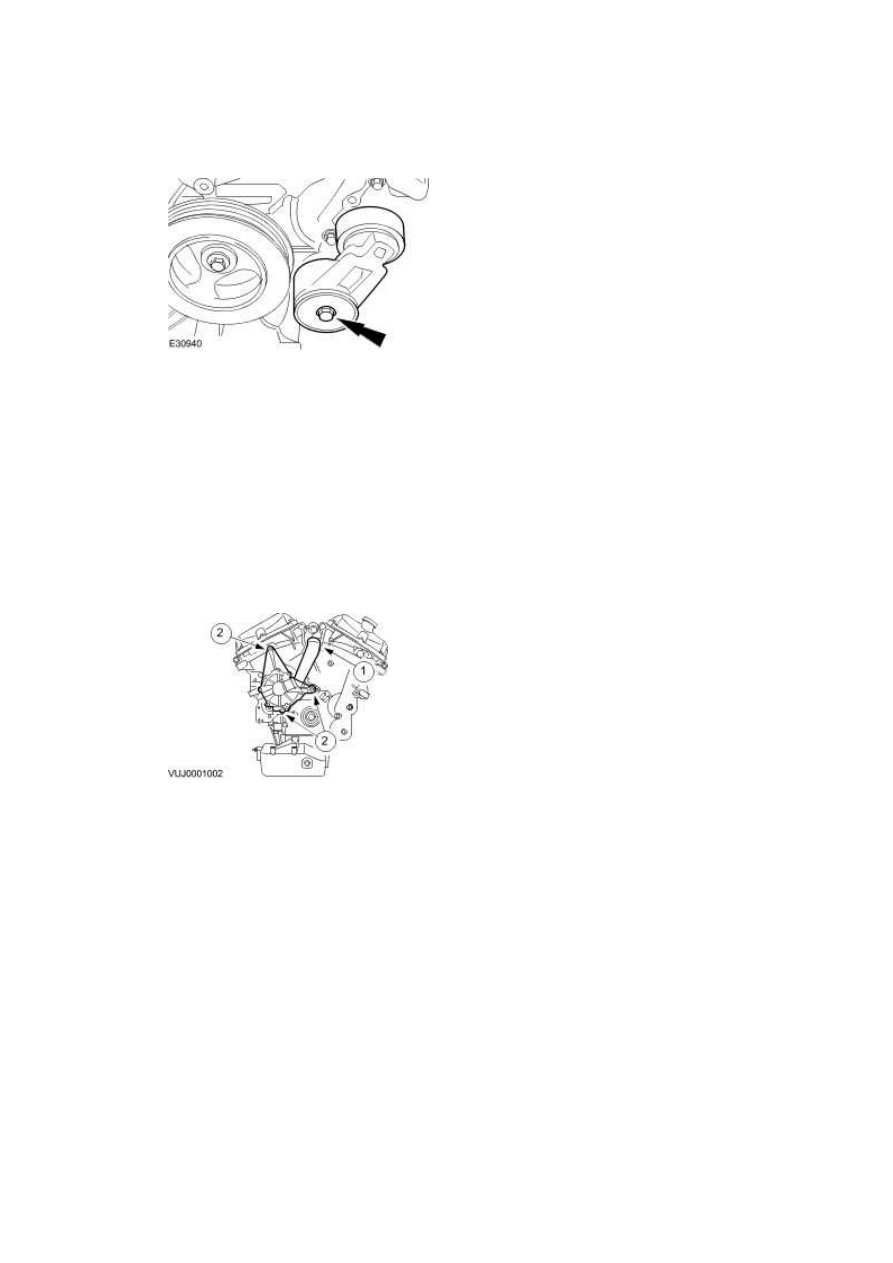

Jaguar XJ (X350). Manual - part 363





•

  Tighten 45 Nm.

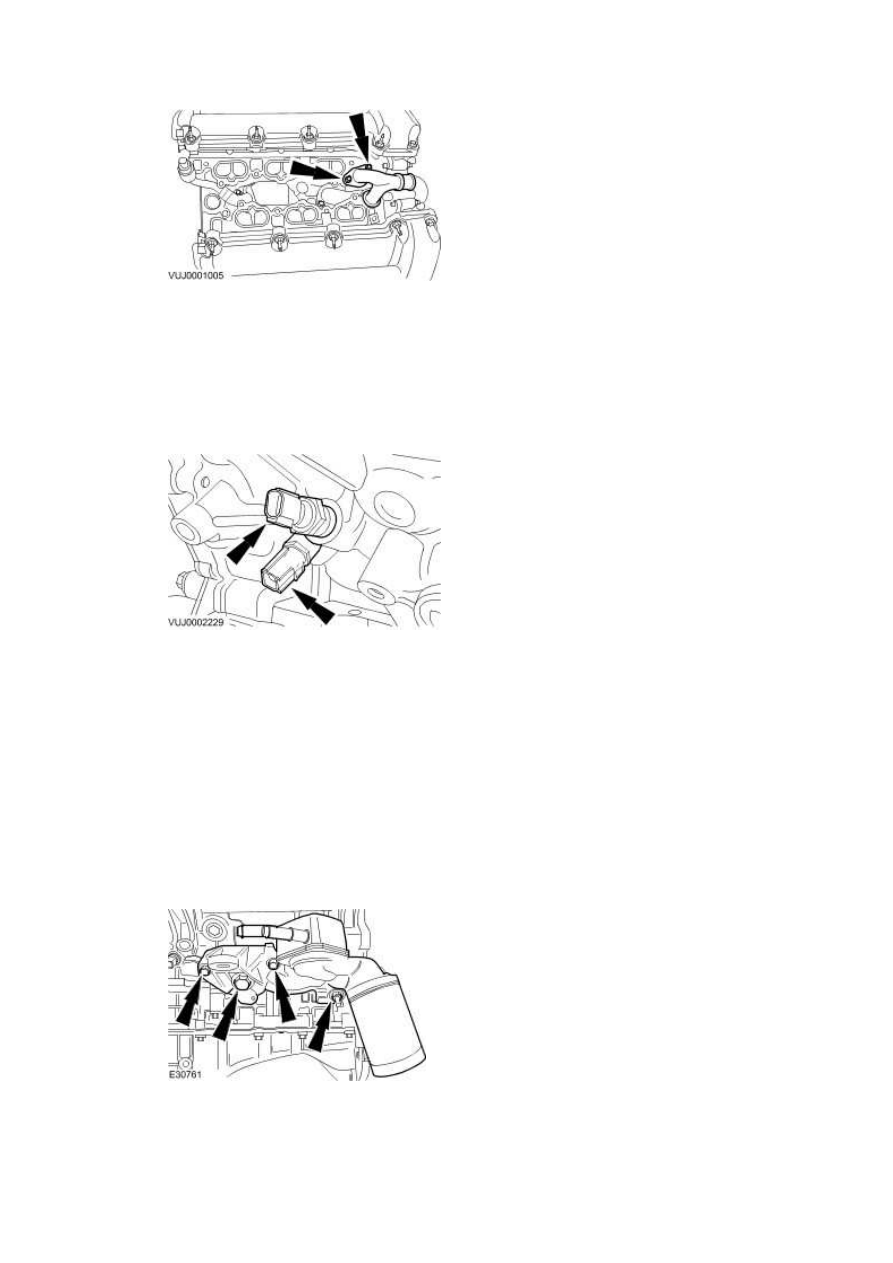

73 . Install the water pump and coolant hose assembly.





5.  Attach the hose.





6.  Install the water pump and coolant hose assembly.





•

  Tighten to 25 Nm.









74 . NOTE:





Install new coolant crossover O-ring seals.



Install the coolant crossover tube.





•

  Install new O-ring seals.





•

  Tighten to 10 Nm.









75 . Install the engine oil pressure and oil temperature sensors.





•

  Tighten to 14 Nm.









76 . NOTE:





Install new O-ring seals.



Install the oil filter housing assembly.





•

  Tighten all oil filter housing retaining bolts to 25 Nm.







www.



77 . Tighten the oil filter housing assembly retaining bolts in sequence.





•

  Tighten to 150 Nm.





•

  Tighten to 40 Nm + 90 degrees.

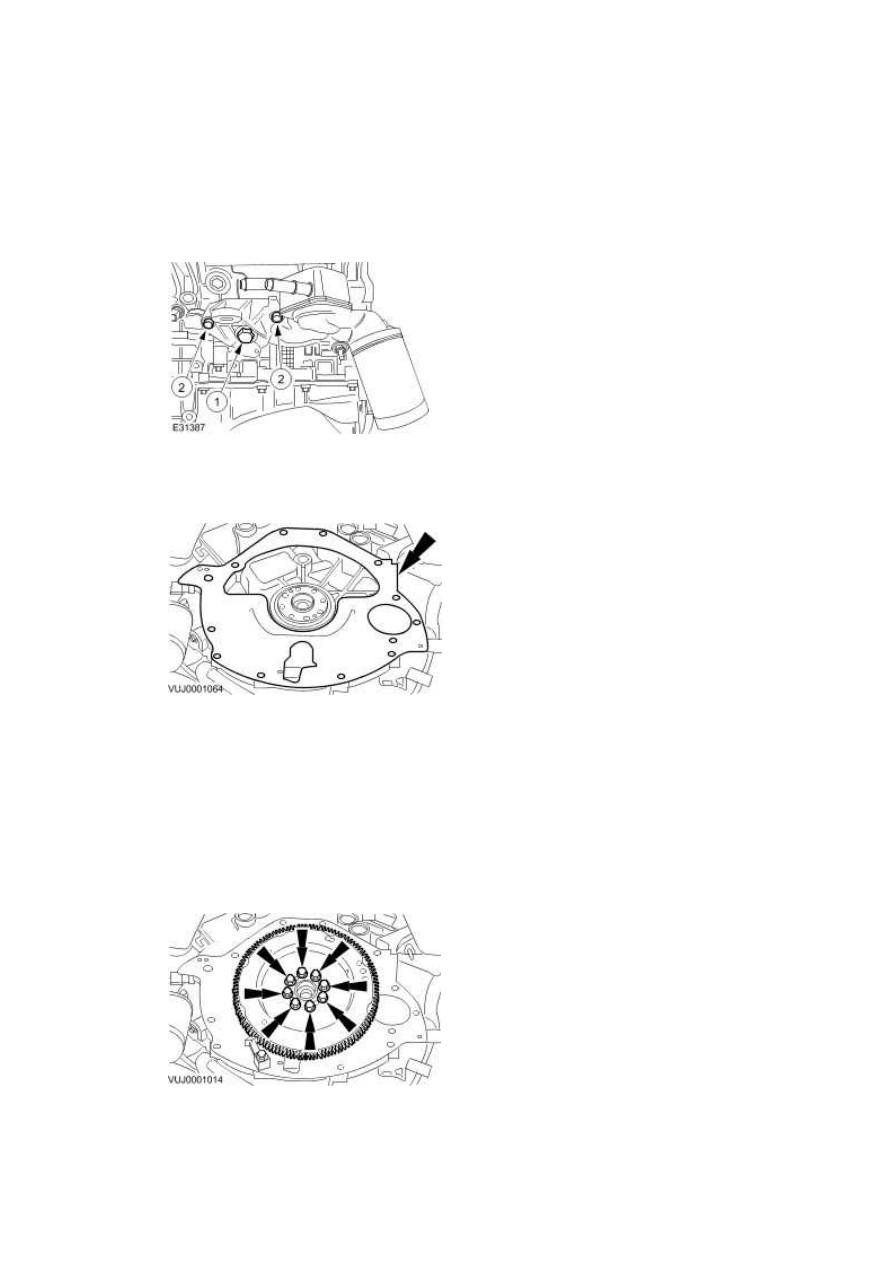

78 . Install the engine rear backing plate.







79 . Install the flexplate.





•

  Prevent the engine from rotating.





•

  Tighten to 80 Nm.









80 . NOTE:





Right-hand shown, left-hand similar.

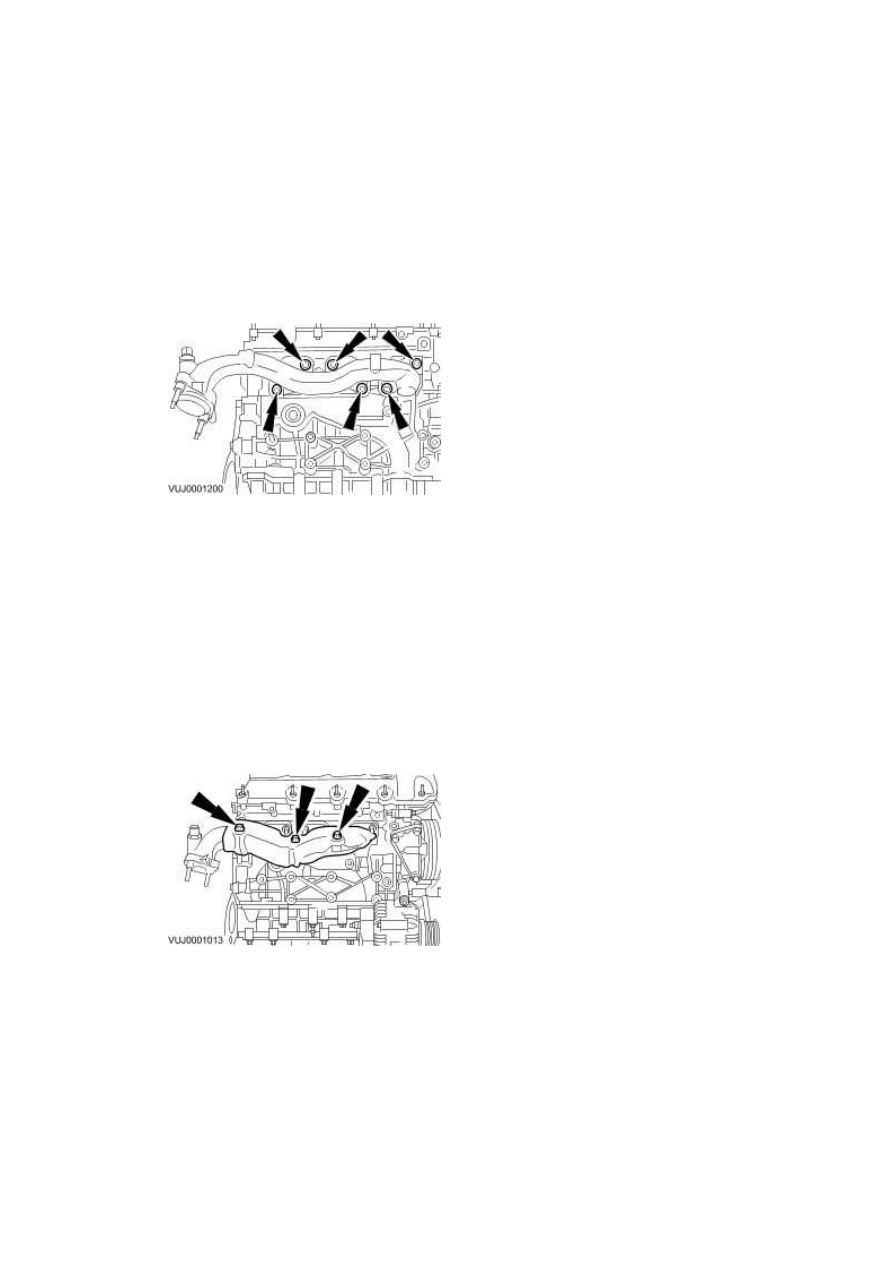

Install the exhaust manifolds.





•

  Tighten to 25 Nm.









81 . NOTE:





Right-hand shown, left-hand similar.



Install the exhaust manifold heat shields.





•

  Tighten to 10 Nm.









82 . NOTE:





Install a new O-ring seal.



Install the oil level indicator tube.

www.
