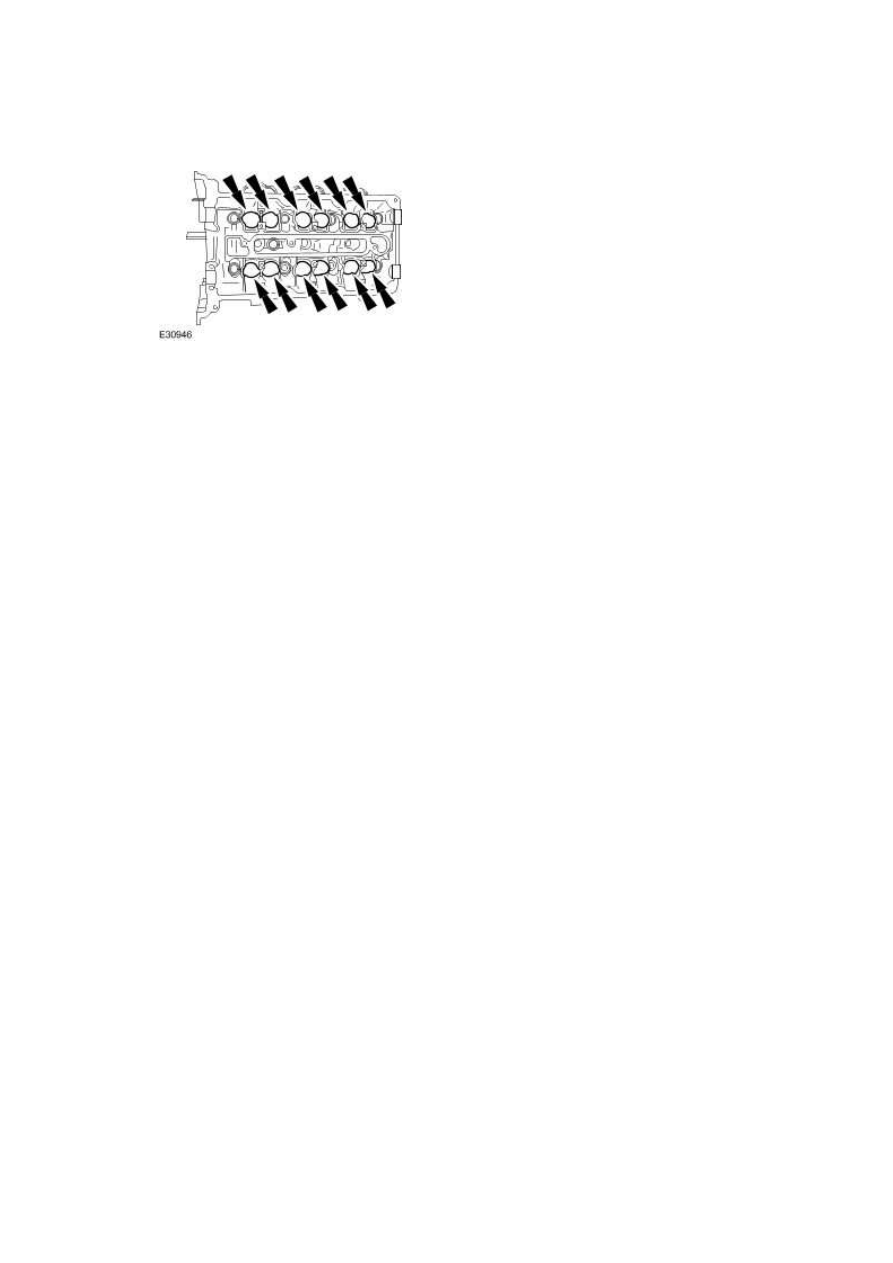

6 . Install the bucket tappet and shim assemblies.









Piston (12.17.02)

Disassembly







1
.

NOTE:



Mark the pistons to the original connecting rods to make sure correct installation
in the same cylinders from which they were removed.

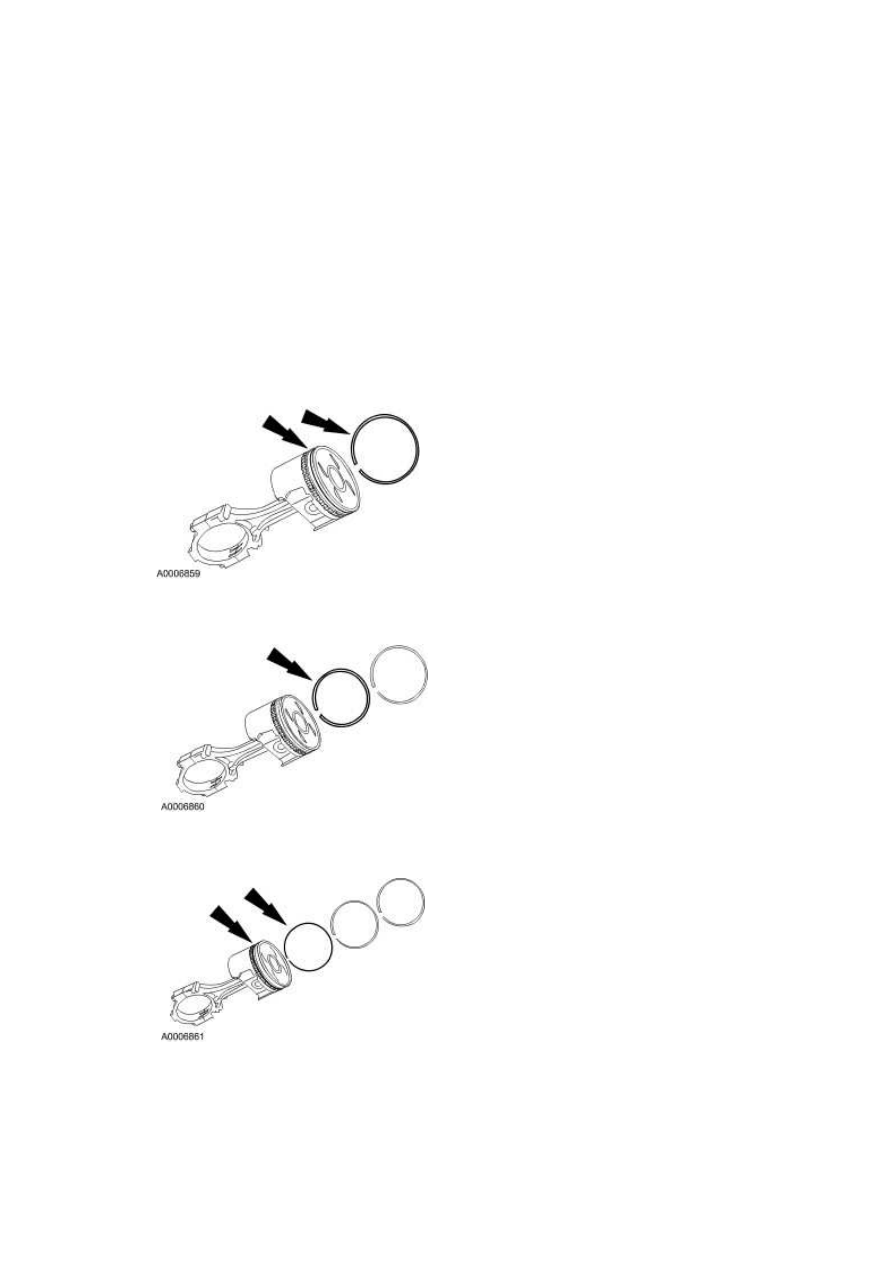

Remove the top compression ring.







2 . Remove the second compression ring.







3 . Remove the first oil control ring.







4 . Remove the oil control spacer ring.

www.

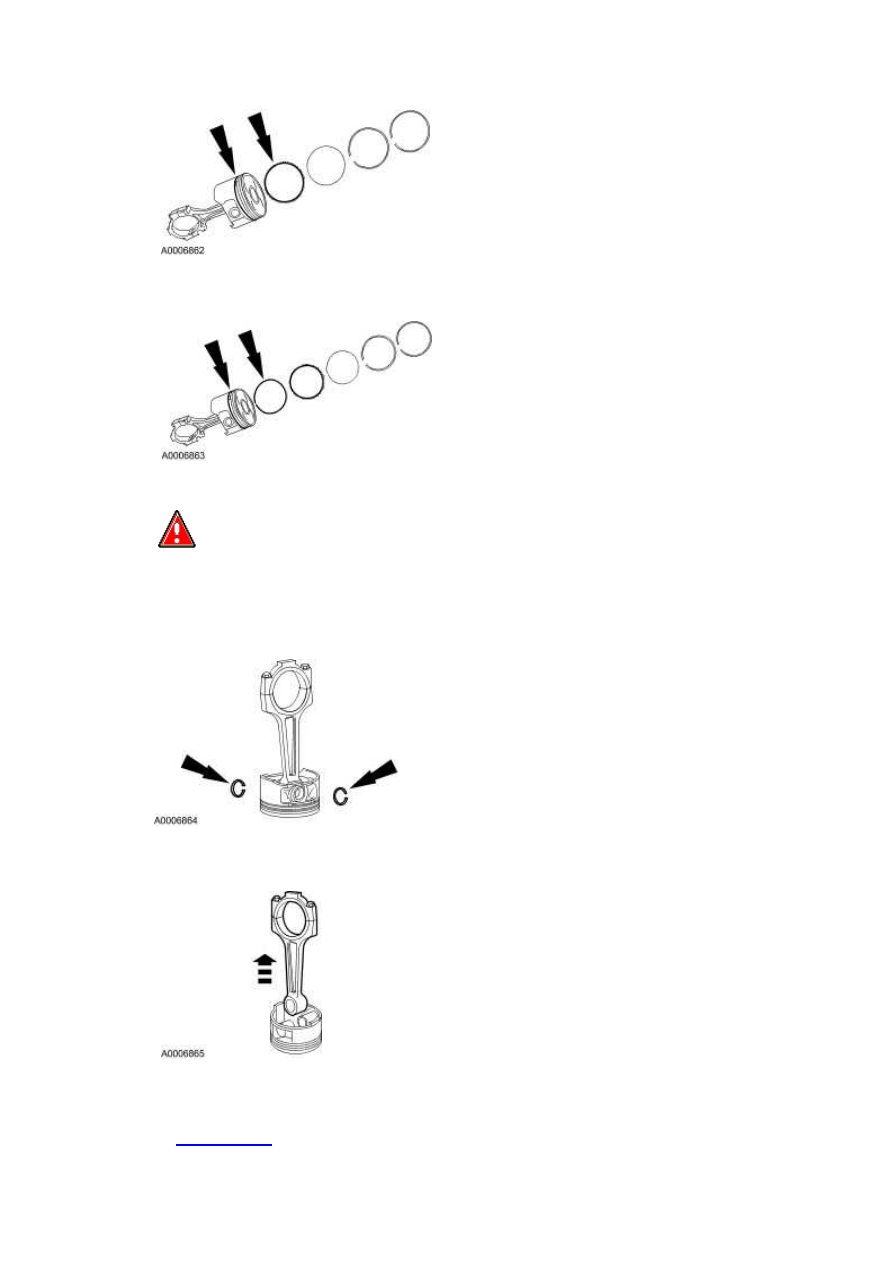

5 . Remove the second oil control ring.







6
.

  WARNING: The retaining rings have a tendency to spring out during

removal. Cover the end of the pin bore with a hand or a rag when removing the
retaining ring. Eye protection should be worn. Failure to follow these instructions
may result in personal injury.


Remove the retaining clips.







7 . Remove the piston pin and the connecting rod from the piston.







8
.

Clean and inspect the connecting rod and the piston. For additional information, refer
to <<303-00>>.



Assembly

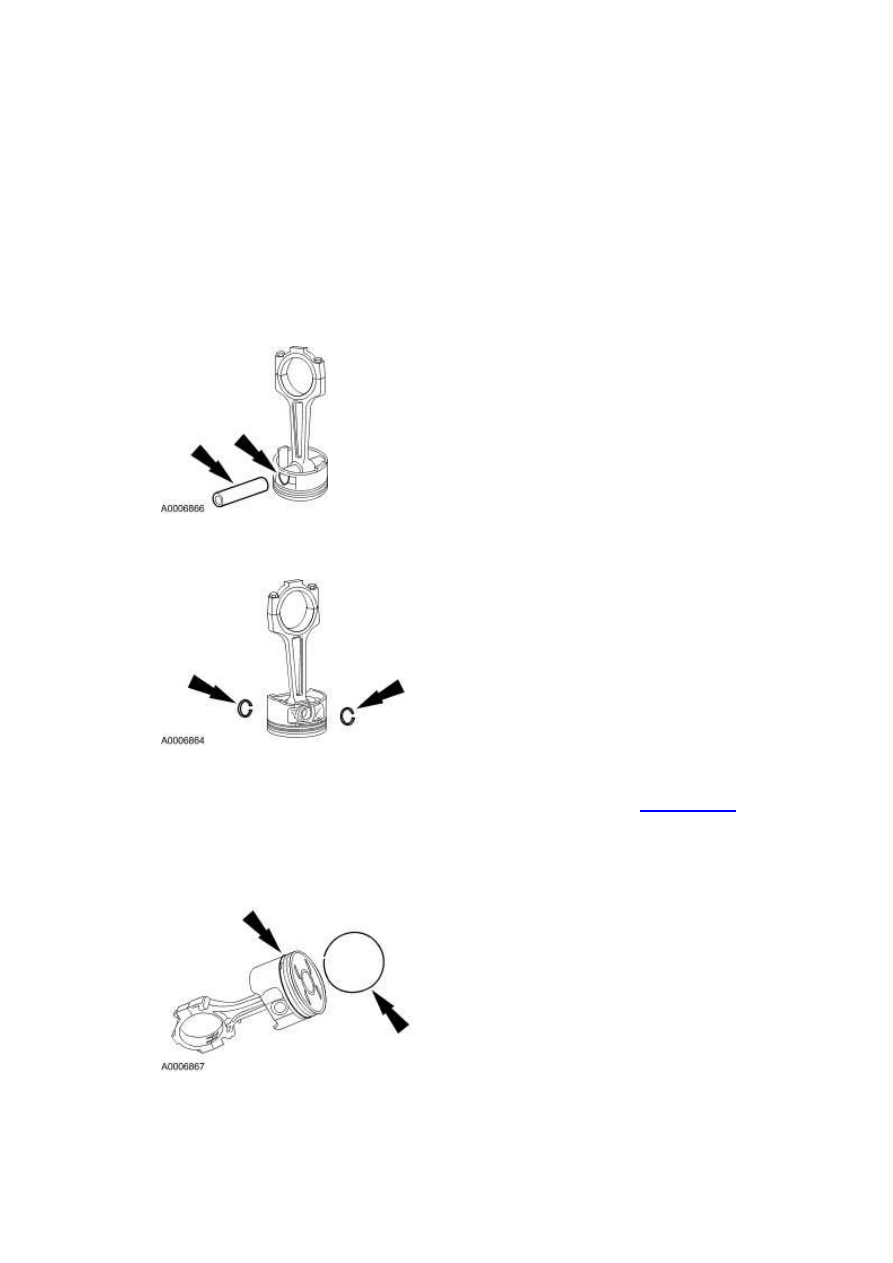

1 . Install the piston pin.



•

  Lubricate the piston pin and piston bore.









2 . Install the retaining clips.







3 . Check the piston ring end gap. For additional information, refer to <<303-00>>.





4 . Lubricate the piston and piston rings.





5 . Install the second oil control ring.







6 . Install the oil control spacer ring.
