Jaguar XJ (X350). Manual - part 339

Oil Cooler (12.60.68)

Removal



1 . Carry out the cooling system draining procedure. <<303-03A>>

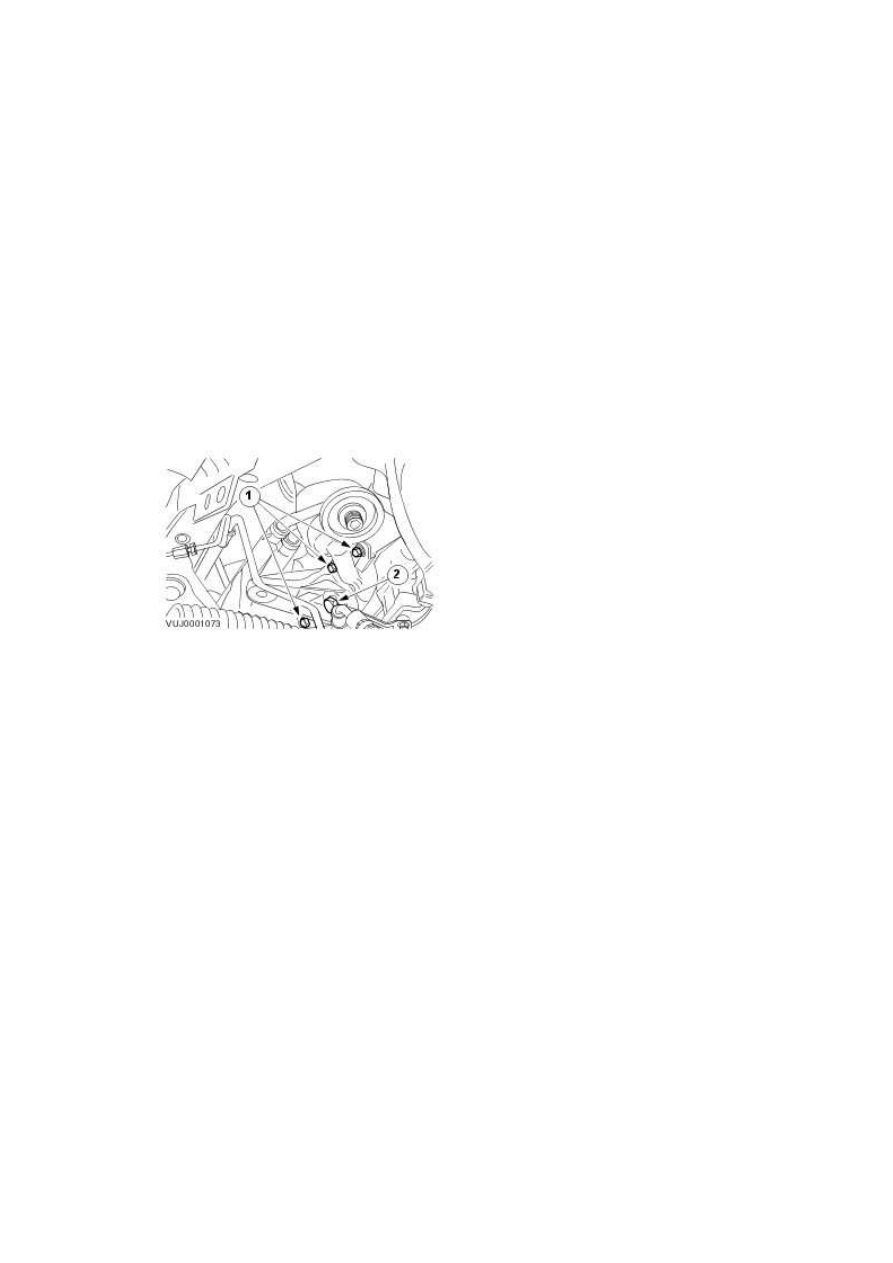

2 . Remove the left-hand engine mount.

For additional information, refer to







3 . Drain the engine oil.

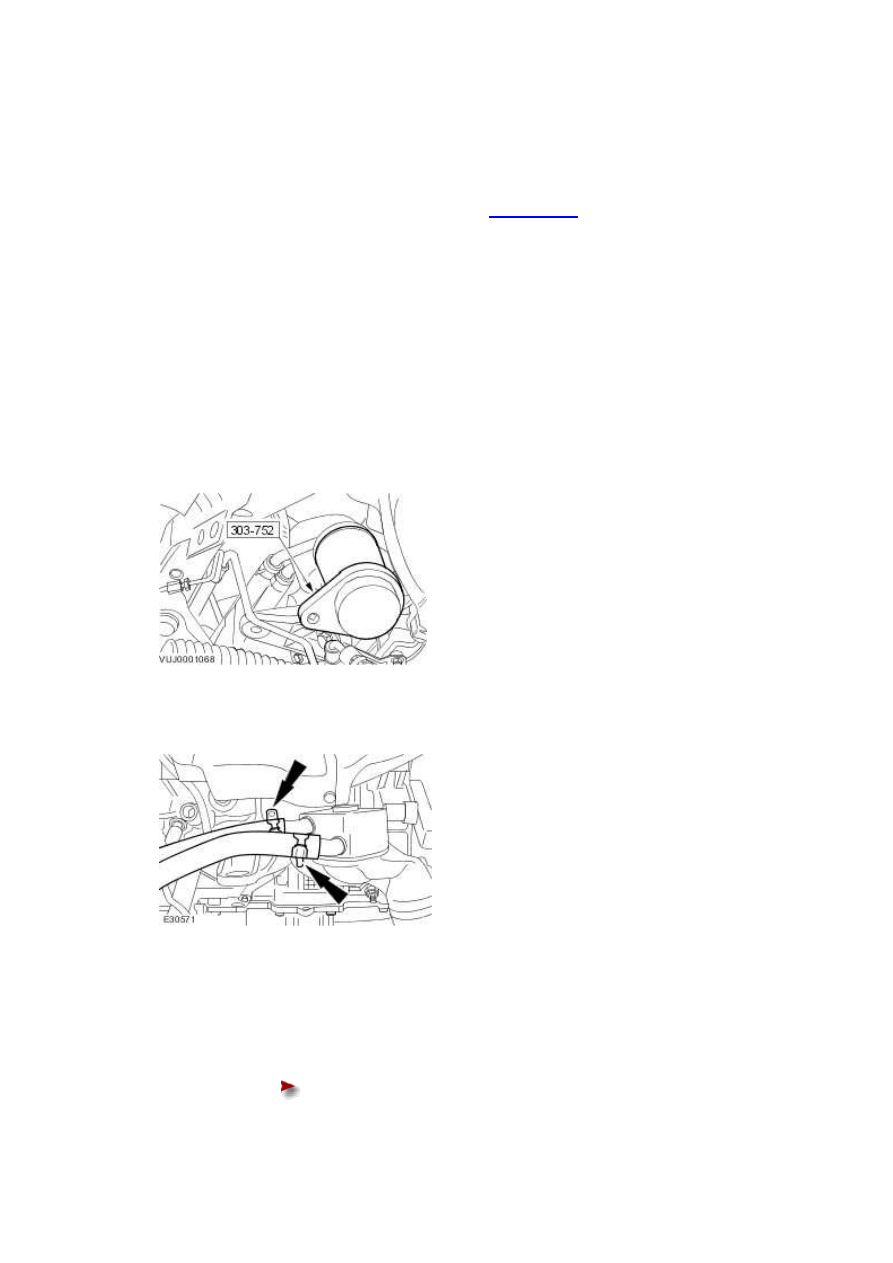

4 . Remove and discard the engine oil filter.







5 . Disconnect the coolant hoses.







6 . Remove the oil filter housing.



1) Remove the center oil filter housing retaining bolt.







Discard the 'O' ring seal.





2) Remove the oil filter housing.

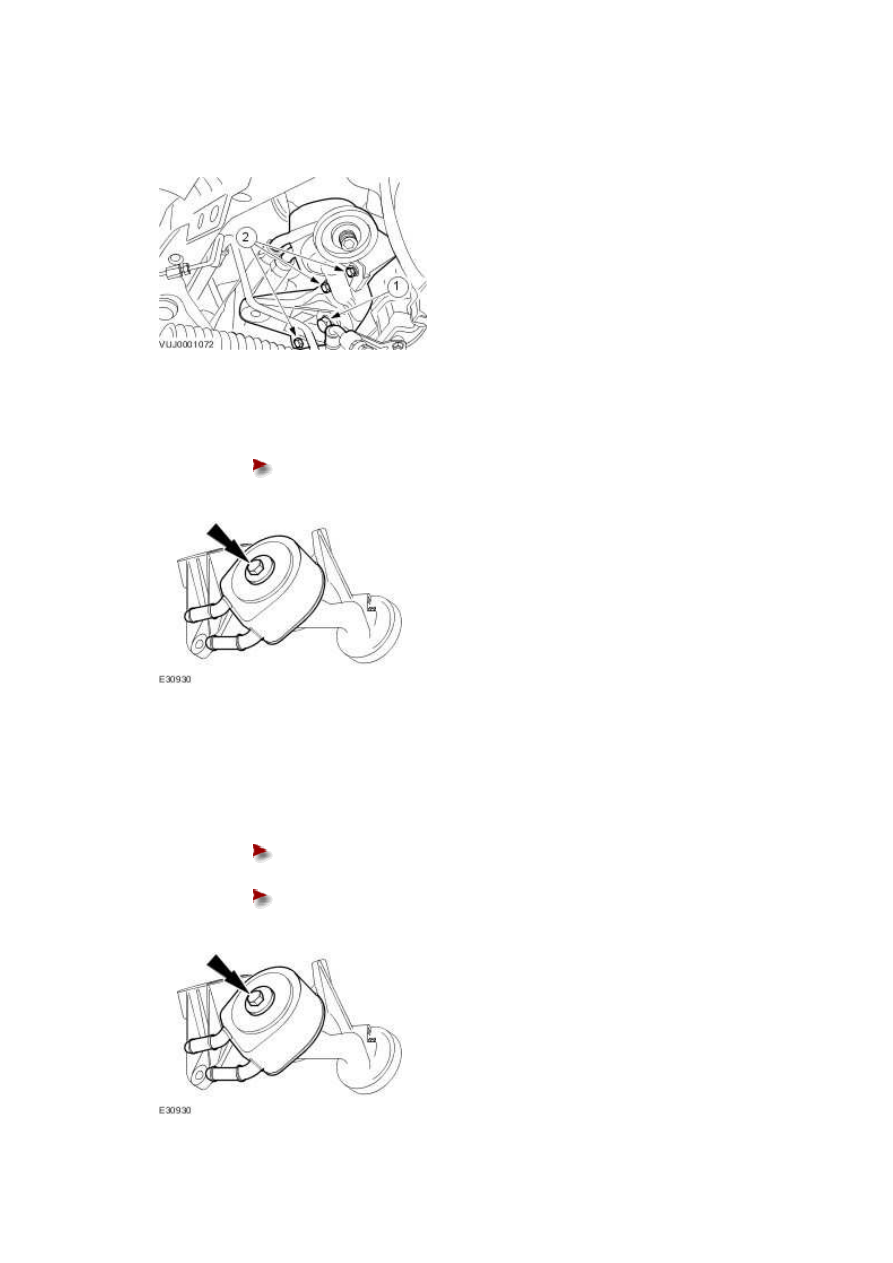

7 . Remove the oil cooler.





Remove and discard the oil cooler O-ring seal.











Installation



1 . Install the oil cooler.





Install a new oil cooler O-ring seal.







Tighten to 58 Nm.







www.





2 . NOTE:





Install a new 'O' ring seal.



Install the oil filter housing.

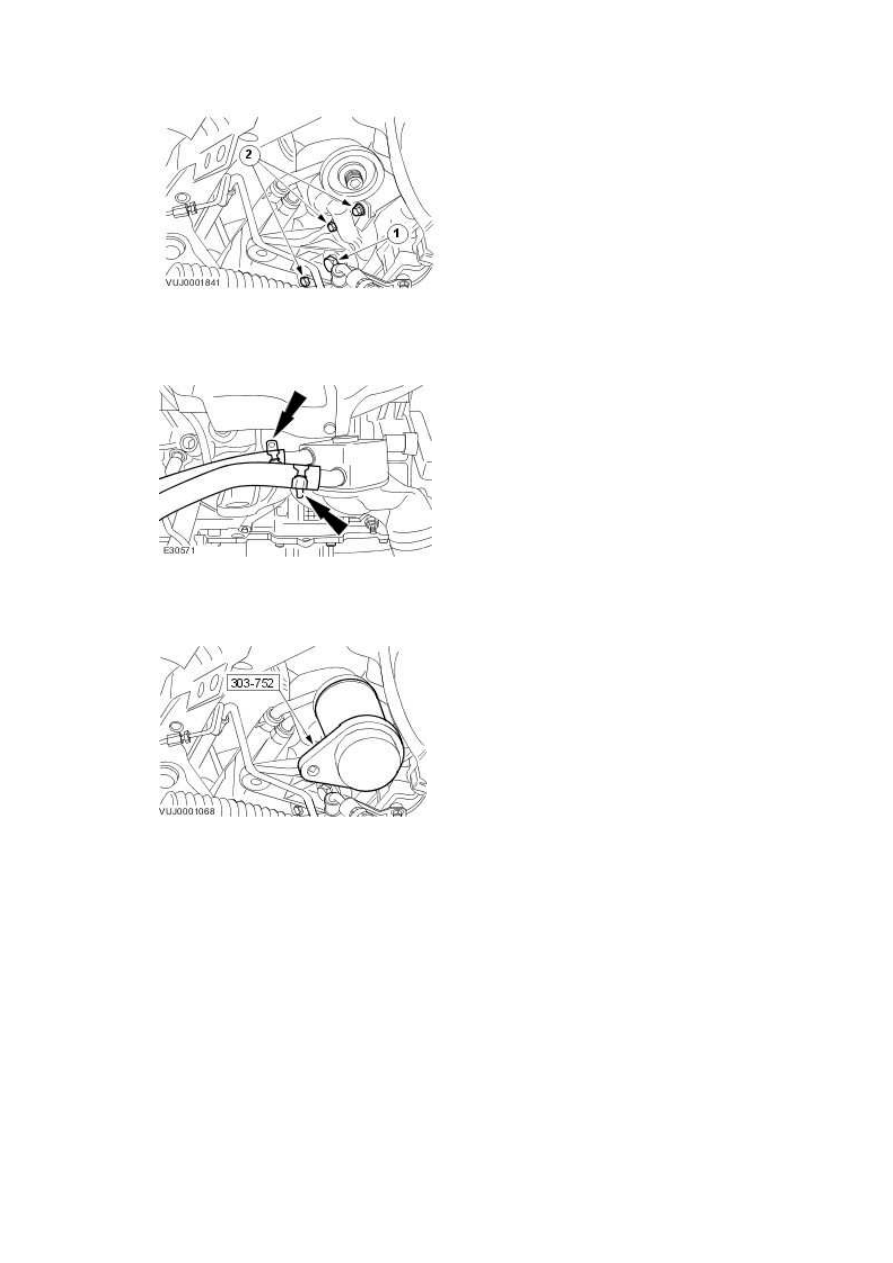

1) Loosely install the oil filter housing retaining bolts.





2) Loosely install the center oil filter housing retaining bolt.





3) Install the oil filter housing.











3 . NOTE:





Tighten the bolts in the indicated sequence.



Tighten all bolts to 25 Nm.



1) Tighten to 155 Nm.





2) Tighten to 40 Nm + 90 degrees.











4 . Connect the coolant hoses.







5 . Install a new engine oil filter.







6 . Install the left-hand engine mount.

For additional information, refer to





7 . NOTE:





Install a new sealing washer to oil pan drain plug



Install the oil pan drain plug
